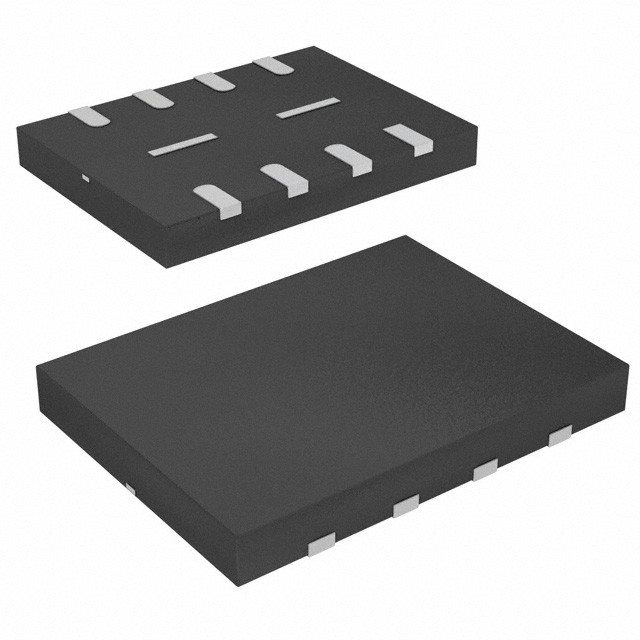

W25Q16DWUUIG IC FLASH 16MBIT SPI/QUAD 8USON ウィンボンドエレクトロニクス
| ブランド名 | Winbond Electronics |
|---|---|
| モデル番号 | W25Q16DWUUIG 試聴する |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | アンチステティックバッグと紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 記憶タイプ | 不揮発性 | 記憶フォーマット | フラッシュ |
|---|---|---|---|
| テクノロジー | フラッシュ- | 記憶容量 | 16Mbit |
| 記憶構成 | 2M x 8 | 記憶インターフェイス | SPI -クォード入力/出力、QPI |
| クロック周波数 | 104のMHz | 周期にタイムの単語、ページを書きなさい | 40μs,3ms |
| アクセス時間 | - | 電圧 - 供給 | 1.65V | 1.95V |
| 動作温度 | -40°C ~ 85°C (TA) | マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-UFDFNはパッドを露出した | 供給者のデバイスパッケージ | 8-USON (4x3) |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| GD25Q32CNIGR | IC FLASH 32MBIT SPI/QUAD 8USON | |
| GD25LQ16CNIGR | IC FLASH 16MBIT SPI/QUAD 8USON | |
| GD25LQ32DNIGR | IC FLASH 32MBIT SPI/QUAD 8USON | |
| W25Q32JWUUIQTR | IC FLASH 32MBIT SPI/QUAD 8USON | |
| W25Q16JVUUIQ TR | IC FLASH 16MBIT SPI/QUAD 8USON | |
| W25Q16JWUUIQ TR | IC FLASH 16MBIT SPI/QUAD 8USON | |
| W25Q16DWUUIG | IC FLASH 16MBIT SPI/QUAD 8USON | |
| W25Q16DVUUIG TR | IC FLASH 16MBIT SPI/QUAD 8USON | |
| W25Q16JVUUJM TR | IC FLASH 16MBIT SPI/QUAD 8USON | |
| W25Q16JVUUJQ TR | IC FLASH 16MBIT SPI/QUAD 8USON | |
| W25Q16JVUUJM | IC FLASH 16MBIT SPI/QUAD 8USON | |
| W25Q16JVUUJQ | IC FLASH 16MBIT SPI/QUAD 8USON | |
| W25Q16DVUUJP TR | IC FLASH 16MBIT SPI/QUAD 8USON | |
| W25Q16DVUUJP | IC FLASH 16MBIT SPI/QUAD 8USON | |
| GD25Q16CNIGR | IC FLASH 16MBIT SPI/QUAD 8USON | |
| GD25Q80CNIGR | IC FLASH 8MBIT SPI/QUAD 8USON | |
| W25Q16FWUUIQ TR | IC FLASH 16MBIT SPI/QUAD 8USON | |
| W25Q16JWUUIM | IC FLASH 16MBIT SPI/QUAD 8USON | |
| W25Q16FWUUIG TR | IC FLASH 16MBIT SPI/QUAD 8USON | |
| W25Q16JWUUIM TR | IC FLASH 16MBIT SPI/QUAD 8USON | |
| W25Q16JWUUIQ | IC FLASH 16MBIT SPI/QUAD 8USON | |
| W25Q16FWUUIQ | IC FLASH 16MBIT SPI/QUAD 8USON | |
| W25Q16JWUUAQ | IC FLASH 16MBIT SPI/QUAD 8USON | |
| W25Q16FWUUAQ | IC FLASH 16MBIT SPI/QUAD 8USON | |
| W25Q16FWUUBQ | IC FLASH 16MBIT SPI/QUAD 8USON | |
| W25Q16FWUUSQ | IC FLASH 16MBIT SPI/QUAD 8USON | |
| W25Q16JWUUSQ | IC FLASH 16MBIT SPI/QUAD 8USON | |
| W25Q16JVUUAQ | IC FLASH 16MBIT SPI/QUAD 8USON | |
| W25Q16JVUUAM | IC FLASH 16MBIT SPI/QUAD 8USON | |
| W25Q16JWUUAM | IC FLASH 16MBIT SPI/QUAD 8USON |
製品の説明
製品詳細
一般的な説明
W25Q16DW (16M-bit) シリアルフラッシュメモリは,スペース,ピン,電力が限られたシステムのためのストレージソリューションを提供します.25Qシリーズは,通常のシリアルフラッシュデバイスを超えた柔軟性とパフォーマンスを提供します. コードをRAMにシャドウリングし,Duo/Quad SPI (XIP) から直接コードを実行し,音声,テキスト,データを保存するのに理想的です. デバイスは単一の1.65Vから1で動作します.95V電源で,電流消費量は4mAのアクティブ電流と1μAのオフ電流です.すべてのデバイスはスペース節約パッケージで提供されています.W25Q16DW配列は,それぞれ256バイトの8,192プログラム可能なページに組織されています.一度に最大256バイトまでプログラムできます.ページは16のグループで消去できます (4KBセクター消去),128 のグループ (32KB のブロック 削除), 256 (64KBブロック消去) のグループまたはチップ全体 (チップ消去). W25Q16DWにはそれぞれ512の消去セクターと32の消去ブロックがあります.小規模な4KBセクターは,データとパラメータストレージを必要とするアプリケーションでより柔軟性を可能にします.(図2参照)
W25Q16DWは,標準的なシリアル・ペリフェラル・インターフェイス (SPI),ダブル/クワッド I/O SPI,および2クロック命令サイクルクワッド・ペリフェラル・インターフェイス (QPI) をサポートします.シリアルデータ I/O0 (DI)I/O1 (DO),I/O2 (/WP),I/O3 (/HOLD) SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O and QPI instructionsこの転送速度は,標準のアシンクロン8位および16位パラレルフラッシュメモリを上回る.連続読み込みモードは,24ビットアドレスを読み取るための命令オーバーヘッドのわずか8クロックで効率的なメモリアクセスを可能にします真のXIP (Execute in Place) 操作を可能にします.
ホールドピン,ライブ・プロテクトピン,プログラム可能なライブ・プロテクト,上または下の配列制御により,さらに制御の柔軟性を提供します.デバイスは,JEDEC標準の製造者およびデバイス識別をサポートします.,64ビット 独自のシリアル番号と4つの256バイトのセキュリティレジスタ
特徴
• SpiFlash メモリー の 家族W25Q16DW: 16Mビット / 2Mバイト (2,097152)
標準SPI: CLK, /CS, DI, DO, /WP, /Hold
双SPI: CLK, /CS, IO0, IO1, /WP, /Hold
クアッドSPI: CLK, /CS, IO0, IO1, IO2, IO3
QPI: CLK, /CS, IO0, IO1, IO2, IO3
• 最高性能のシリアルフラッシュ
104MHz標準/二重/四重SPIクロック
〜208/416MHz相当のダブル/クアッドSPI
50MB/S の連続データ転送速度
削除/プログラムサイクル100,000回以上
20 年以上のデータ保存
• 効率的な"連続読み込み"とQPIモード
8/16/32/64-バイトラップで読み続けます
記憶を回すのに 8 時間しか要らない
クアッド周辺インターフェース (QPI) が減少します
指示上の費用
真のXIP (場所での実行) 操作を許可します
X16 パラレルフラッシュを上回る
• 低電力,広範囲の温度
単一の1.65から1.95Vの電源
4mAアクティブ電流,<1μA 停止電源 (典型)
〜40°Cから+85°Cの動作範囲
• 4KB セクターを持つ柔軟なアーキテクチャー
ユニフォームセクターの消去 (4Kバイト)
単一ブロック消去 (32Kと64Kバイト)
プログラム可能なページごとに 1 から 256 バイトまでのプログラム
削除/プログラム停止&再開
• セキュリティ 機能 を 強化 する
ソフトウェアとハードウェア 書き込み保護
上の/下の, 4KB の補完配列保護
電力供給のロックダウンとOTP保護
各デバイスの64ビット 独自のID
OTPロック付きの4X256-バイトセキュリティレジスタ
浮気性・非浮気性状態登録ビット
• 空間効率の良いパッケージング
8ピンのSOIC 150/208ミリ
8パッド WSON 6x5-mm,USON 4x3-mm
8ボールのWLBGA
16ピンのSOIC 300ミリ
KGDと他のオプションのためにWinbondと連絡してください
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | ウィンボンド電子 |
| 製品カテゴリー | メモリIC |
| シリーズ | スピフラッシュ® |
| パッケージ | |
| パッケージケース | 8-UDFN |
| 動作温度 | -40°C ~ 85°C (TA) |
| インターフェース | SPI シリアル |
| 電圧供給 | 1.65V~1.95V |
| 供給者 デバイス パッケージ | 8-USON (4x3) |
| 記憶容量 | 16M (2M x 8) |
| メモリタイプ | FLASH - NOR |
| スピード | 104MHz |
| フォーマットメモリ | フラッシュ |
記述
FLASH - NOR メモリIC 16Mb (2M x 8) SPI 104MHz 8-USON (4x3)
