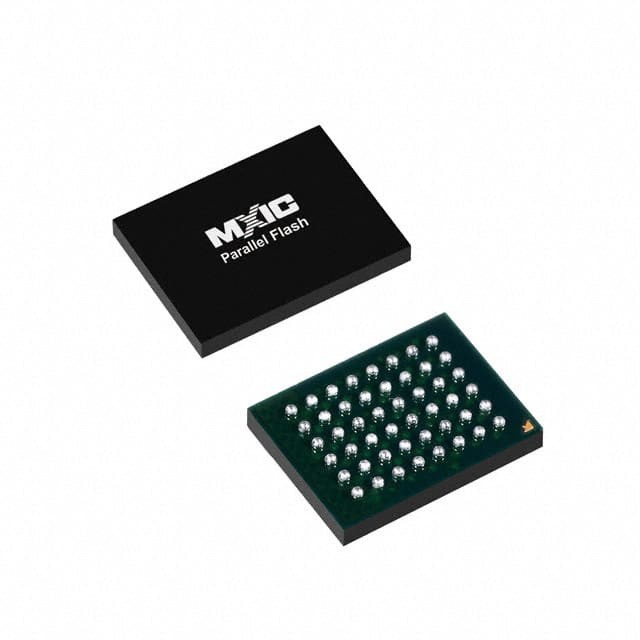

MX29LV800CTXEI-70G IC Flash 8MBIT PARALLEL 48LFBGA マクロニックス

MX29LV160C T/B 製品ファミリーは廃止された. MX29LV160C T/B 製品ファミリーは新しいデザインでは推奨されない. MX29LV160D T/B 製品ファミリーは推奨される代替品である.MX29LV160D T/Bデータシートで,完全な仕様と注文情報を参照してください.追加サポートのために地元の販売担当者に連絡してください.

特徴

一般的な特徴
バイト/ワードモードを切り替える:
- 524,288 x8 / 262,144 x16 (MX29LV400C)
- 1本048,576 x8 / 524,288 x16 (MX29LV800C)
- 2つ097"52 x 8 / 1048,576 x16 (MX29LV160C)
• セクター構造
- 16Kバイト×1,8Kバイト×2,32Kバイト×1 64Kバイト×7 (MX29LV400C),64Kバイト×15 (MX29LV800C),64Kバイト×31 (MX29LV160C)
- 保護セクターでプログラムまたは削除操作を防ぐために部門保護機能を提供
- チップを保護しない機能を提供してコードを変更します
- 保護された部門でコードを変更するための一時的な部門の無保護機能を提供します
• 単一電源操作
- 読み取り,消去,プログラム操作のために2.7〜3.6ボルト
ローチアップは,1VからVcc+1Vまでの250mAに保護されています.
低Vcc書き込み阻害:Vcc ≤1.4V
• JEDEC 規格と互換性
- パイナウットとソフトウェアは,単一の電源フラッシュに対応します
MX29LV400B/MX29LV800B/MX29LV160Bデバイスと機能的に互換性がある

パフォーマンス

• 高性能
- 急速アクセス時間: 45R (MX29LV400CとMX29LV800Cのみ), 55R/70/90ns
- 速いプログラム時間: 速度関数を使用する典型的な7us/word
- 迅速な消去時間: 0.7s/セクター, 15s/チップ (典型的には,MX29LV160C)
• 低電力消費
- 低アクティブ読み込み電流: 5MHz で 10mA (典型)
- 低待機電流: 200nA (典型)
• プログラム サイクルの 消去 量 は 最低 100 000 件
• 20 年間のデータ保存

ソフトウェアの特徴

• 削除 停止/ 再生 を 削除
- 削除されていない別のセクターからデータを読み取るためにまたはプログラムデータに部門消去操作を停止します
• 状態 返信
- Data# Polling&Toggle ビットは,プログラムの検出と操作の完了を削除します
• コモン フラッシュ インターフェイス (CFI) をサポート

ハードウェアの特徴

準備済み/忙しい# (RY/BY#) 出力
- プログラムの検出と操作の完了を削除するハードウェアの方法を提供します
• ハードウェア リセット (RESET#) 入力
#名前?

パッケージ

• 44ピンのSOP
48ピンのTSOP
48ボールのTFBGA
48ボールのLFBGA
• 48ボールのWFBGA
• 48ボールのXFLGA
• すべての装置は RoHS に準拠しています
