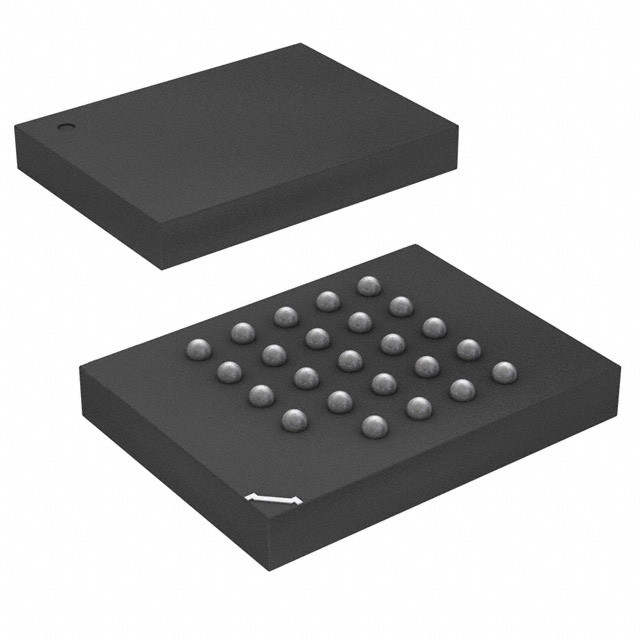

MX25L51245GXDI-10G IC FLASH 512MBIT SPI/QU 24CSPBGA マクロニックス

一般的な説明

MX25L1005はCMOS 1です048MX25L1005は,シンプルな3ワイヤーバスで動作することを可能にするシリアル周辺端末インターフェースとソフトウェアプロトコルを備えています.3つのバス信号はクロック入力 (SCLK),シリアルデータ入力 (SI) とシリアルデータ出力 (SO).デバイスへのSPIアクセスはCS#入力によって有効化される.
MX25L1005はチップ全体で連続読み取りを可能にします.
プログラム/消去コマンドが発行された後,指定されたページやセクター/ブロックの位置をプログラム/消去し検証する自動プログラム/消去アルゴリズムが実行されます.プログラムコマンドはページ (256バイト) ベースで実行されます, そして消去コマンドはチップやセクター ((4K-バイト) またはブロック ((64K-バイト) で実行されます.
ユーザーに簡単にインターフェースを提供するために,チップの状態を示す状態レジスタが含まれています.状態読み込みコマンドは,プログラム完了状態を検出したり,WIPビット経由で操作を消すために発行することができます..
装置が稼働していないとき,CS#が高いとき,待機モードに置かれ,10uA未満のDC電流を吸います.
MX25L1005は,MXICの独自のメモリセルを使用し,10万回のプログラムと消去サイクルを経てもメモリコンテンツを信頼的に格納します.

特徴

一般的
• シリアル・ペリファリ・インターフェイス (SPI) 互換 -- モード0とモード3
• 1048,576 x 1 ビット構造
• 32 の 4K バイト の 平等 セクター
- どのセクターも別々に消すことができます
• 2つの同じブロックで,それぞれ64Kバイト
- ブロックは個別に削除できます
• 単一電源操作
- 読み取り,消去,プログラム操作のために2.7〜3.6ボルト
• 100mAから -1VからVcc +1Vまで保護されたロックアップ
低Vcc書き込み阻害は1.5Vから2.5Vです.

パフォーマンス

• 高性能
- 急速アクセス時間: 85MHzシリアルクロック (15pF + 1TTL負荷) と 66MHzシリアルクロック (30pF + 1TTL負荷)
- 速度の高いプログラム時間: 1.4ms (通常) と 5ms (最大) /ページ (ページあたり256バイト)
- 迅速な消去時間: 60ms (典型) と 120ms (最大) /セクター (各セクターあたり4Kバイト); 1s (典型) と 2s (最大) /ブロック (ブロックあたり64Kバイト)
• 低電力消費
- 低アクティブ読み込み電流: 85MHzで12mA (最大),66MHzで8mA (最大),33MHzで4mA (最大)
- 低アクティブ プログラム ストリーム: 15mA (最大)
- 低アクティブ消去電流: 15mA (最大)
- 低待機電流: 10uA (最大)
- 深い電源停止モード 1uA (典型的な)
• 削除/プログラム サイクルの最低100,000回

ソフトウェアの特徴

• 入力データ形式
- 1バイト コマンドコード
• ブロックロック保護
- BP0~BP1状態ビットは,プログラムと消去命令に対してソフトウェアが保護されるエリアのサイズを定義します.
• 自動消去と自動プログラム アルゴリズム
- 選択した部門でデータを自動的に削除し検証します
- Automatically programs and verifies data at selected page by an internal algorithm that automatically times the program pulse widths (Any page to be programed should have page in the erased state first)
• ステータス レジスタの機能
• 電子識別
- JEDEC 2バイト デバイス ID
- RES コマンド,1バイト デバイス ID

ハードウェアの特徴
• SCLK 入力
- シリアルクロック入力
• SI インプット
- シリアルデータ入力
•SO出力
- シリアルデータ出力
• WP#ピン
- ハードウェアの書き込み保護
• HOLD#ピン
- チップを削除せずにチップを一時停止
• パッケージ
- 8ピンのSOP (150ミリ)
- 8-陸 USON (2x3x0.6mm) *
