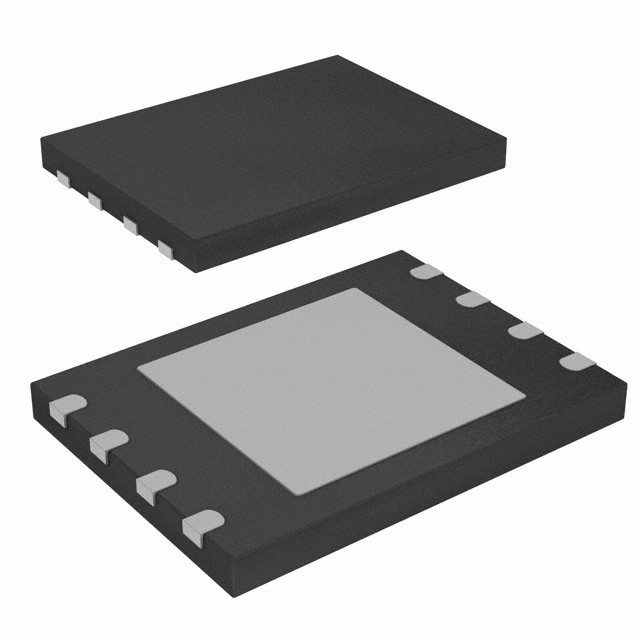

S25FL256SAGNFI003 IC FLASH 256MBIT SPI/QUAD 8WSON インフィニオン・テクノロジーズ

一般説明

Spansion S25FL128SおよびS25FL256Sデバイスは,次のものを使用するフラッシュ非揮発性メモリ製品である.
■ ミラービット テクノロジー - 各 メモリー アレイ トランジスタに 2 ビット の データ を 保存 する
■ Eclipse アーキテクチャ - プログラムの性能を劇的に改善し,削除する
■ 65nm プロセス リトグラフィー

このデバイスファミリーは,シリアル周辺インターフェイス (SPI) を通してホストシステムに接続する.伝統的なSPI単位シリアル入力と出力 (SIngle I/OまたはSIO) がサポートされ,オプションの2ビット (Dual I/OまたはDIO) および4ビット (Quad I/OまたはQIO) のシリアルコマンドもサポートされています.この複数の幅のインターフェースは,SPI Multi-I/O または MIO と呼ばれる.さらに,FL-S ファミリーは,SIO,DIO,時計の両端のアドレスと読み取りデータを転送するQIO.

Eclipseアーキテクチャは,ページプログラミングバッファを搭載しており,最大128語 (256バイト) または256語 (512バイト) を1回の操作でプログラムすることができます.前世代のSPIプログラムや消去アルゴリズムよりも効率的なプログラミングと消去が速くなります.
フラッシュメモリから直接コードを実行することは Execute-In-Place または XIP と呼ばれます.QIO または DDR-QIO コマンドでサポートされるより高いクロックレートでFL-S デバイスを使用して,命令読み込み転送速度は,従来の並行インターフェースに匹敵したり,それを上回ったりできる.信号を劇的に減少させています 信号を劇的に減少させています
S25FL128SおよびS25FL256S製品は,さまざまな組み込みアプリケーションに要求される柔軟性と高速性能に加え,高密度を提供します.データを保存する.

特徴

■ 密度
¥ 128 Mbits (16 Mbytes)
256 Mbits (32 Mbytes)
■ シリアル 周辺 インターフェイス (SPI)
SPI 時計の極度と相モード 0 と 3
双重データレート (DDR) オプション
拡張アドレッシング: 24 ビットまたは 32 ビットアドレスオプション
S25FL-Aに対応するシリアルコマンドセットとフットプリント
S25FL-KとS25FL-P SPIファミリー
複数のI/O コマンドセットと足跡
S25FL-P SPI ファミリー
■ 命令 を 読み取る
普通の,高速,ダブル,クワッド,高速 DDR,ダブル DDR,クワッド DDR
自動起動 - 起動またはリセットして,通常のまたはクワッドを読み実行
指定されたアドレスで自動的にコマンド
設定情報のための共通フラッシュインターフェイス (CFI) データ
■ プログラミング (1.5 MB/s)
256 または 512 バイト ページ プログラミング バッファ オプション
遅いクロックシステムのための四入力ページプログラミング (QPP)
■ 消去 (0.5 から 0.65 MB/s)
ハイブリッドセクターサイズオプション - 32 つの4kbyteセクターの物理セット
アドレススペースの上または下で,残りのすべてのセクター
64kbytes,以前の世代S25FLデバイスとの互換性のために
単一部門オプション - ソフトウェアの256kbyteブロックを常に削除します
より高密度のデバイスと 将来のデバイスとの互換性
■ サイクリング
特定の部門で10万回プログラム消去サイクル
■ データ保存
典型的な20年データ保存
■ セキュリティ機能
1024 バイトのワンタイムプログラム (OTP) アレイ
ブロック保護:
プログラムまたは保護を制御する状態登録ビット
連続した分野を消去する
ハードウェアとソフトウェアの制御オプション
産業の高度な保護 (ASP)
起動コードまたはパスワードで制御される個々の部門保護
■ エクリプスTM アーキテクチャによるSpansion® 65nm MirrorBit テクノロジー
■コア電源電圧:2.7Vから3.6V
■ I/O 供給電圧: 1.65V から 3.6V
SO16とFBGAのパッケージ
■ 温度範囲:
工業用 (-40°Cから+85°C)
自動車内機 (-40°C~+105°C)
■ パッケージ (すべてPbフリー)
16鉛のSOIC (300ml)
WSON 6 x 8 mm
BGA-24 6×8mm
5 x 5 ボール (FAB024) と 4 x 6 ボール (FAC024) の足跡オプション
熟知された良い死体と熟知されたテストされた死体
