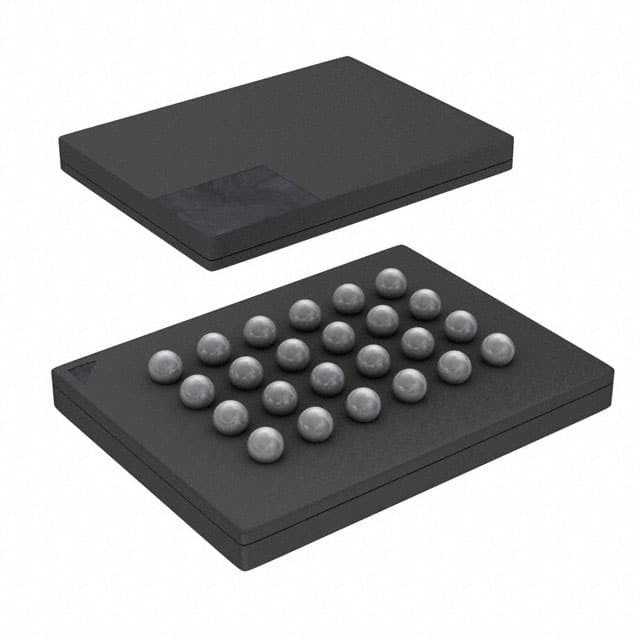

S25FL256SAGBHVB00 IC FLASH 256MBIT SPI/QUAD 24BGA インフィニオン・テクノロジーズ
| ブランド名 | Infineon Technologies |
|---|---|
| モデル番号 | S25FL256SAGBHVB00 |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | アンチステティックバッグと紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 記憶タイプ | 不揮発性 | 記憶フォーマット | フラッシュ |
|---|---|---|---|
| テクノロジー | フラッシュ- | 記憶容量 | 256Mbit |
| 記憶構成 | 32M x 8 | 記憶インターフェイス | SPI -クォード入力/出力 |
| クロック周波数 | 133のMHz | 周期にタイムの単語、ページを書きなさい | - |
| アクセス時間 | - | 電圧 - 供給 | 2.7V~3.6V |
| 動作温度 | -40°C | 105°C （TA） | マウントタイプ | 表面マウント |
| パッケージ/ケース | 24-TBGA | 供給者のデバイスパッケージ | 24-BGA （6x8） |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| S25FL256SAGBHVB00 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL128SAGBHIZ00 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL256SAGBHI300 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL512SAGBHI310 | IC FLASH 512MBIT SPI/QUAD 24BGA | |
| S25FL128SAGBHVB00 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL256SAGBHID10 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL256SAGBHIB00 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL512SAGBHID13 | IC FLASH 512MBIT SPI/QUAD 24BGA | |
| S25FL512SAGBHI313 | IC FLASH 512MBIT SPI/QUAD 24BGA | |
| S25FL512SDPBHV310 | IC FLASH 512MBIT SPI/QUAD 24BGA | |
| S25FL512SAGBHVB10 | IC FLASH 512MBIT SPI/QUAD 24BGA | |
| S25FL127SABBHID00 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL129P0XBHI300 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL256LAGBHI030 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL256LAGBHM030 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL032P0XBHI033 | IC FLASH 32MBIT SPI/QUAD 24BGA | |
| S25FL128SAGBHI300 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL512SAGBHID10 | IC FLASH 512MBIT SPI/QUAD 24BGA | |
| S25FL064LABBHI030 | IC FLASH 64MBIT SPI/QUAD 24BGA | |
| S25FL116K0XBHV030 | IC FLASH 16MBIT SPI/QUAD 24BGA | |
| S25FL164K0XBHIS30 | IC FLASH 64MBIT SPI/QUAD 24BGA | |
| S25FL129P0XBHI310 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL256SAGBHVD00 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL064P0XBHI030 | IC FLASH 64MBIT SPI/QUAD 24BGA | |
| S25FL064LABBHI033 | IC FLASH 64MBIT SPI/QUAD 24BGA | |
| S25FL064LABBHV030 | IC FLASH 64MBIT SPI/QUAD 24BGA | |
| S25FL064LABBHV033 | IC FLASH 64MBIT SPI/QUAD 24BGA | |
| S25FL064LABBHN030 | IC FLASH 64MBIT SPI/QUAD 24BGA | |
| S25FL064LABBHN033 | IC FLASH 64MBIT SPI/QUAD 24BGA | |
| S25FL064LABBHB033 | IC FLASH 64MBIT SPI/QUAD 24BGA | |
| S25FL064LABBHB030 | IC FLASH 64MBIT SPI/QUAD 24BGA | |
| S25FL128SAGBHI313 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128SAGBHIT03 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128SAGBHIZ03 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128SAGBHIT00 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128SAGBHI310 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128SAGBHV303 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128SAGBHV300 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128SAGBHI303 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128SDPBHB300 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128SAGBHBB00 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128SAGBHBB03 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128SDPBHB303 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL256SAGBHIZ00 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL256SAGBHI303 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL256SAGBHI313 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL256SAGBHIB03 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL256SAGBHID13 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL256SAGBHIT03 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL256SAGBHIZ03 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL256SAGBHIT00 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL256SAGBHI310 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL256LAGBHV030 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL512SAGBHIT13 | IC FLASH 512MBIT SPI/QUAD 24BGA | |
| S25FL512SAGBHIT10 | IC FLASH 512MBIT SPI/QUAD 24BGA | |
| S25FL512SAGBHV313 | IC FLASH 512MBIT SPI/QUAD 24BGA | |
| S25FL512SAGBHVB13 | IC FLASH 512MBIT SPI/QUAD 24BGA | |
| S25FL512SDPBHV313 | IC FLASH 512MBIT SPI/QUAD 24BGA | |
| S25FL512SAGBHV310 | IC FLASH 512MBIT SPI/QUAD 24BGA | |
| S25FL132K0XBHIS30 | IC FLASH 32MBIT SPI/QUAD 24BGA | |
| S25FL064LABBHI030 | IC FLASH 64MBIT SPI/QUAD 24BGA | |
| S25FL032P0XBHIS30 | IC FLASH 32MBIT SPI/QUAD 24BGA | |
| S25FL256SAGBHID10 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FS256SDSBHI300 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL064P0XBHIS30 | IC FLASH 64MBIT SPI/QUAD 24BGA | |
| S25FL129P0XBHI303 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL164K0XBHI033 | IC FLASH 64MBIT SPI/QUAD 24BGA | |
| S25FL132K0XBHI030 | IC FLASH 32MBIT SPI/QUAD 24BGA | |
| S25FL132K0XBHI033 | IC FLASH 32MBIT SPI/QUAD 24BGA | |
| S25FS128SAGBHI300 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FS128SAGBHI303 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FS256SAGBHI303 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FS256SDSBHI300 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FS256SDSBHI303 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL116K0XBHI030 | IC FLASH 16MBIT SPI/QUAD 24BGA | |
| S25FL116K0XBHI033 | IC FLASH 16MBIT SPI/QUAD 24BGA | |
| S25FL116K0XBHIS33 | IC FLASH 16MBIT SPI/QUAD 24BGA | |
| S25FL116K0XBHV033 | IC FLASH 16MBIT SPI/QUAD 24BGA | |
| S25FL127SABBHID03 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL129P0XBHI313 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL129P0XBHV303 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL129P0XBHV313 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL132K0XBHIS33 | IC FLASH 32MBIT SPI/QUAD 24BGA | |
| S25FL132K0XBHV033 | IC FLASH 32MBIT SPI/QUAD 24BGA | |
| S25FL164K0XBHIS33 | IC FLASH 64MBIT SPI/QUAD 24BGA | |
| S25FL164K0XBHV033 | IC FLASH 64MBIT SPI/QUAD 24BGA | |
| S25FL116K0XBHIS30 | IC FLASH 16MBIT SPI/QUAD 24BGA | |
| S25FL116K0XBHV030 | IC FLASH 16MBIT SPI/QUAD 24BGA | |
| S25FL129P0XBHI310 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL129P0XBHV300 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL129P0XBHV310 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL132K0XBHIS30 | IC FLASH 32MBIT SPI/QUAD 24BGA | |
| S25FL132K0XBHV030 | IC FLASH 32MBIT SPI/QUAD 24BGA | |
| S25FL164K0XBHIS30 | IC FLASH 64MBIT SPI/QUAD 24BGA | |
| S25FL164K0XBHV030 | IC FLASH 64MBIT SPI/QUAD 24BGA | |
| S25FL127SABBHVD00 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL164K0XBHVS30 | IC FLASH 64MBIT SPI/QUAD 24BGA | |
| S25FL164K0XBHVS33 | IC FLASH 64MBIT SPI/QUAD 24BGA | |
| S25FL128LAGBHI030 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128LAGBHV030 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL256LAGBHI033 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL256LDPBHI030 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL256LDPBHI033 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL256LDPBHV030 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL256LDPBHV033 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL116K0XBHB030 | IC FLASH 16MBIT SPI/QUAD 24BGA | |
| S25FL128LAGBHB033 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128LAGBHI033 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128LAGBHB030 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL256LAGBHN030 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL256LAGBHN033 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL256LAGBHV033 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL256LDPBHN030 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL256LDPBHN033 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL127SABBHVD03 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128LAGBHV033 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128LDPBHA030 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128LDPBHA033 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128LDPBHB030 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128LDPBHB033 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128LDPBHI030 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128LDPBHI033 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128LDPBHV030 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128LDPBHV033 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL128SAGBHVB03 | IC FLASH 128MBIT SPI/QUAD 24BGA | |
| S25FL256SAGBHI310 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL256SAGBHVD00 | IC FLASH 256MBIT SPI/QUAD 24BGA | |
| S25FL127SABBHID00 | S25FL127S - (16 MB) 3.0 V SPI FL | |
| S25FL132K0XBHI030 | S25FL132K - (4 MBYTE) 3.0 V, SP |
製品の説明
製品詳細
一般説明
Spansion S25FL128SおよびS25FL256Sデバイスは,次のものを使用するフラッシュ非揮発性メモリ製品である.■ ミラービット テクノロジー - 各 メモリー アレイ トランジスタに 2 ビット の データ を 保存 する
■ Eclipse アーキテクチャ - プログラムの性能を劇的に改善し,削除する
■ 65nm プロセス リトグラフィー
このデバイスファミリーは,シリアル周辺インターフェイス (SPI) を通してホストシステムに接続する.伝統的なSPI単位シリアル入力と出力 (SIngle I/OまたはSIO) がサポートされ,オプションの2ビット (Dual I/OまたはDIO) および4ビット (Quad I/OまたはQIO) のシリアルコマンドもサポートされています.この複数の幅のインターフェースは,SPI Multi-I/O または MIO と呼ばれる.さらに,FL-S ファミリーは,SIO,DIO,時計の両端のアドレスと読み取りデータを転送するQIO.
Eclipseアーキテクチャは,ページプログラミングバッファを搭載しており,最大128語 (256バイト) または256語 (512バイト) を1回の操作でプログラムすることができます.前世代のSPIプログラムや消去アルゴリズムよりも効率的なプログラミングと消去が速くなります.フラッシュメモリから直接コードを実行することは Execute-In-Place または XIP と呼ばれます.QIO または DDR-QIO コマンドでサポートされるより高いクロックレートでFL-S デバイスを使用して,命令読み込み転送速度は,従来の並行インターフェースに匹敵したり,それを上回ったりできる.信号を劇的に減少させています 信号を劇的に減少させています
S25FL128SおよびS25FL256S製品は,さまざまな組み込みアプリケーションに要求される柔軟性と高速性能に加え,高密度を提供します.データを保存する.
特徴
■ 密度¥ 128 Mbits (16 Mbytes)
256 Mbits (32 Mbytes)
■ シリアル 周辺 インターフェイス (SPI)
SPI 時計の極度と相モード 0 と 3
双重データレート (DDR) オプション
拡張アドレッシング: 24 ビットまたは 32 ビットアドレスオプション
S25FL-Aに対応するシリアルコマンドセットとフットプリント
S25FL-KとS25FL-P SPIファミリー
複数のI/O コマンドセットと足跡
S25FL-P SPI ファミリー
■ 命令 を 読み取る
普通の,高速,ダブル,クワッド,高速 DDR,ダブル DDR,クワッド DDR
自動起動 - 起動またはリセットして,通常のまたはクワッドを読み実行
指定されたアドレスで自動的にコマンド
設定情報のための共通フラッシュインターフェイス (CFI) データ
■ プログラミング (1.5 MB/s)
256 または 512 バイト ページ プログラミング バッファ オプション
遅いクロックシステムのための四入力ページプログラミング (QPP)
■ 消去 (0.5 から 0.65 MB/s)
ハイブリッドセクターサイズオプション - 32 つの4kbyteセクターの物理セット
アドレススペースの上または下で,残りのすべてのセクター
64kbytes,以前の世代S25FLデバイスとの互換性のために
単一部門オプション - ソフトウェアの256kbyteブロックを常に削除します
より高密度のデバイスと 将来のデバイスとの互換性
■ サイクリング
特定の部門で10万回プログラム消去サイクル
■ データ保存
典型的な20年データ保存
■ セキュリティ機能
1024 バイトのワンタイムプログラム (OTP) アレイ
ブロック保護:
プログラムまたは保護を制御する状態登録ビット
連続した分野を消去する
ハードウェアとソフトウェアの制御オプション
産業の高度な保護 (ASP)
起動コードまたはパスワードで制御される個々の部門保護
■ エクリプスTM アーキテクチャによるSpansion® 65nm MirrorBit テクノロジー
■コア電源電圧:2.7Vから3.6V
■ I/O 供給電圧: 1.65V から 3.6V
SO16とFBGAのパッケージ
■ 温度範囲:
工業用 (-40°Cから+85°C)
自動車内機 (-40°C~+105°C)
■ パッケージ (すべてPbフリー)
16鉛のSOIC (300ml)
WSON 6 x 8 mm
BGA-24 6×8mm
5 x 5 ボール (FAB024) と 4 x 6 ボール (FAC024) の足跡オプション
熟知された良い死体と熟知されたテストされた死体
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | サイパス半導体 |
| 製品カテゴリー | メモリIC |
| シリーズ | FL-S |
| パッケージ | トレー |
| マウントスタイル | SMD/SMT |
| 動作温度範囲 | -40°Cから+105°C |
| パッケージケース | 24-TBGA |
| 動作温度 | -40°C~105°C (TA) |
| インターフェース | SPI シリアル |
| 電圧供給 | 2.7V~3.6V |
| 供給者 デバイス パッケージ | 24BGA (6x8) |
| 記憶容量 | 256M (32M x 8) |
| メモリタイプ | FLASH - NOR |
| スピード | 133MHz |
| 建築 | MirrorBit Eclipse をインストールする |
| フォーマットメモリ | フラッシュ |
| スタンダード | 共通フラッシュインターフェイス (CFI) |
| インターフェースタイプ | SPI |
| 組織 | 32m × 8 |
| 供給電流最大 | 100mA |
| データバスの幅 | 8ビット |
| 供給電圧最大 | 3.6V |
| 供給電圧-分 | 2.7V |
| パッケージケース | BGA-24 |
| 最大 時計周波数 | 133 MHz |
| タイムタイプ | シンクロン |
記述
FLASH - NOR メモリ IC 256Mb (32M x 8) SPI - クワッド I/O 133MHz 24-BGA (6x8)
