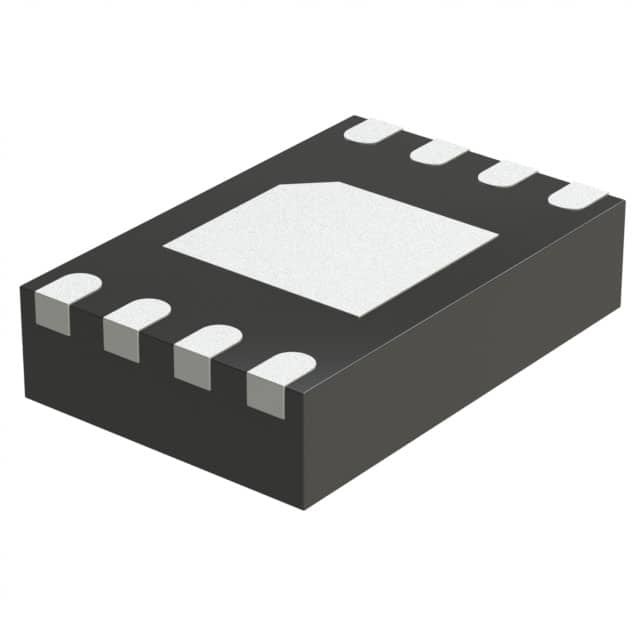

24LC64T-E/MNY IC EEPROM 64KBIT I2C 8TDFNマイクロチップ技術

記述:

Microchip Technology Inc. 24CXX, 24LCXX, 24AAXX,および 24FCXX (24XX*) デバイスは,128ビットから512Kbitの電気消去PROMのファミリーである.デバイスは2ワイヤーのシリアルインターフェースを持つx8ビットメモリのブロックに組織されています低電圧設計では,待機電流とアクティブ電流がそれぞれ1μAと1mAで1.7V (24AAXXデバイス) まで動作できます. 1Kbit以上のデバイスにはページ書き込み能力があります.機能的なアドレス線を持つ部品は,同じバスで最大8つのデバイスを接続することができます.24XXファミリーは標準的な8ピンのPDIP,表面マウントSOIC,TSSOPおよびMSOPパッケージで利用可能である.ほとんどの128ビットから16Kbitデバイスは,5リードSOT-23パッケージでも利用可能である.DFN パッケージ (2x3mmまたは5x6mm) も利用できますすべてのパッケージは,Pbフリー (マットチンの) 仕上げです.

特徴:

• 128 ビット から 512 キビット の デバイス
24AAXX 装置の1.7Vまで動作する単一電源
• 低電力 CMOS テクノロジー
- 1 mA 典型的なアクティブ電流
-1μA 待機電流,典型 (I-temp)
• 2ワイヤのシリアルインターフェースバス,I2CTM対応
• 騒音抑制用のシュミットトリガー入力
• 地面からの反転を防ぐための出力傾斜制御
• 100 kHz (1.7V) と 400 kHz (≥ 2.5V) の互換性
24FCXX 製品については 1 MHz
• 自動 削除 を 含む 自動 書き込み サイクル
• ページ書き込みバッファ
• ハードウェア 書き込み 保護 機能 は ほとんどの デバイス に 提供 さ れ て い ます
■ 工場プログラム (QTP) が利用可能
•ESD保護 > 4,000V
削除/書き込みサイクル100万回
• データ保存 > 200 年
• 8 つのリード PDIP,SOIC,TSSOPおよびMSOP パッケージ
• 5-リード SOT-23 パッケージ (ほとんどの 1-16 Kbit デバイス)
• 8本の2x3mmと5x6mmDFNパッケージが利用可能
• Pb の ない,RoHS に 準拠 する
■ 温度範囲を広げられる:
-産業用 (I): -40°Cから+85°C
- 自動車 (E): -40°Cから+125°C
