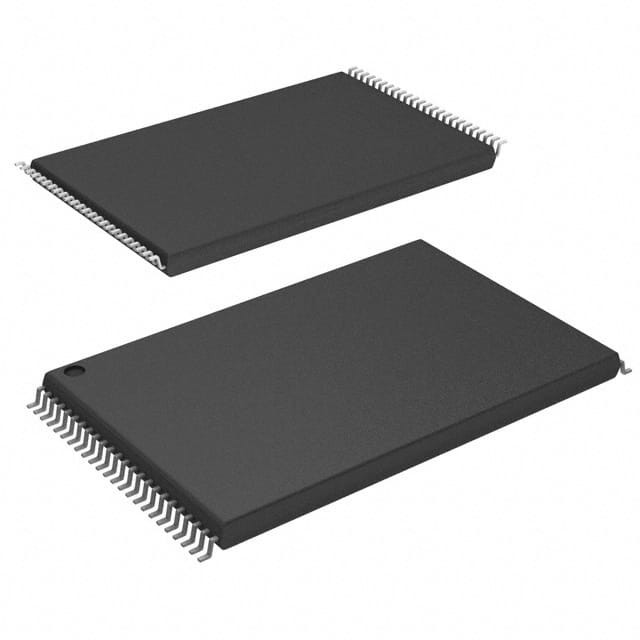

SST39VF1601C-70-4I-EKE IC Flash 16MBIT PARALLEL 48TSOPマイクロチップ技術

製品説明

SST39VF1601CおよびSST39VF1602Cデバイスは,SST独自の高性能CMOSスーパーフラッシュ技術で製造された1M x16 CMOS多目的フラッシュプラス (MPF+) です.スプリットゲートセル設計と厚酸化トンネル注射器は,代替方法と比較してより高い信頼性と製造可能性を達成. SST39VF160xCは2.7-3.6V電源で書き込み (プログラムまたは消去) します.これらのデバイスはx16メモリのためのJEDEC標準ピノートに準拠しています.
高性能のWord-Programを搭載したSST39VF1601C/1602Cデバイスは,典型的なWord-Program時間を7μsecで提供します.これらのデバイスはToggle Bit,Data# Polling,または RY/BY# ピンは,プログラム操作の完了を示します.意図せざる書き込みから保護するために,彼らはチップ上のハードウェアとソフトウェアデータ保護スキームを持っています. 幅広いアプリケーションのために設計,製造,テスト,これらの装置は,保証された典型的な耐久性100で提供されていますデータの保存期間は100年以上です

特徴

1M x16: SST39VF1601C/1602Cとして組織されています
• 単電圧読み書き操作
¥2.7〜3.6V
• 優れた 信頼性
耐久性: 10万 回 (典型)
〇 100 年以上のデータ保存
• 低電力消費 (典型値は5MHz)
活性電流: 9 mA (典型)
待機電流: 3 μA (典型)
自動低電源モード: 3 μA (典型)
• ハードウェア・ブロック・プロテクション/WP# インプット・ピン
トップブロック保護 (トップ8KWord)
底ブロック保護 (底8 KWord)
• セクター消去能力
単一2KWord部門
• ブロック 消す 能力
柔軟なブロックアーキテクチャ,1つの8KW,2つの4KW,1つの16KW,31つの32KWブロック
• チップ 消す 能力
• 消去-停止/消去-再開 機能
• ハードウェア リセットピン (RST#)
• 固定 アドレス と データ
• セキュリティID 機能
SST: 128ビット; ユーザー: 128語
• 速読アクセス 時間:
70 ns
• 迅速 な 消し 削除 と ワード プログラム:
セクター消去時間: 18 ms (典型)
ブロック消去時間: 18 ms (典型)
チップ消去時間: 40 ms (典型)
ワード・プログラム時間: 7 μs (典型)
• 自動 書き込み タイミング
国内VPP発電
• 書き込み の 終わり を 検知 する
バイトを切り替える
データ# 投票
準備中/忙しい#ピン
• CMOS I/O 互換性
• JEDEC 標準
フラッシュ EEPROM パイナウトとコマンドセット
• 提供 可能な パッケージ
48鉛のTSOP (12mm x 20mm)
48ボールのTFBGA (6mm x 8mm)
48ボールのWFBGA (4mm x 6mm)
• すべての装置は RoHS に準拠しています
