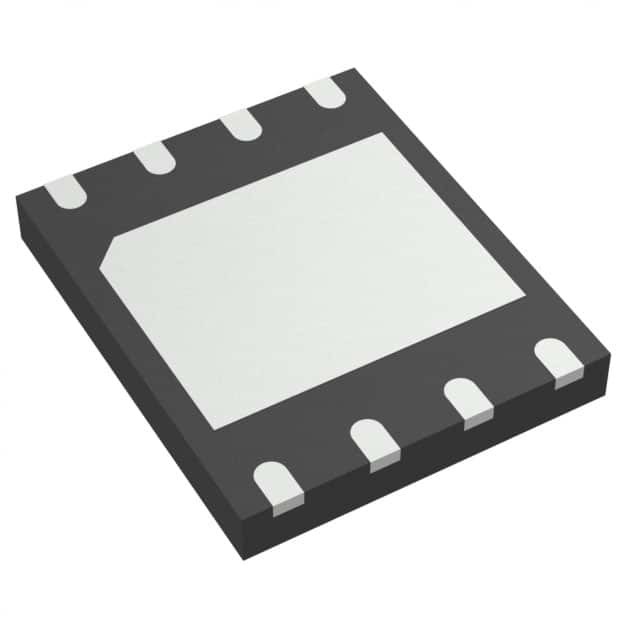

W25Q80DVZPIG IC FLASH 8MBIT SPI/QUAD 8WSON ウィンボンド電子機器

一般的な説明

W25Q80DV (8M-bit) シリアルフラッシュメモリは,空間,ピン,電力が限られたシステムのためのストレージソリューションを提供します.25Qシリーズは,通常のシリアルフラッシュデバイスを超えた柔軟性とパフォーマンスを提供します配送機は,RAMにコードをシャドウし,Dual/Quad SPI (XIP) から直接コードを実行し,音声,テキスト,データを保存するのに理想的です.デバイスは単一の2.7Vから3.6Vの電源で,電源消耗は1μA以下で,電源を停止するすべてのデバイスはスペースを節約するパッケージで提供されています.
W25Q80DV配列は,それぞれ256バイトの4,096プログラム可能なページに組織されています.一度に最大256バイトまでプログラムできます.ページは16のグループで消去できます (4KBセクター消去),128 のグループ (32KB のブロック 削除), 256 (64KBブロック消去) のグループまたはチップ全体 (チップ消去).W25Q80DVにはそれぞれ256の消去セクターと16の消去ブロックがあります.小規模な4KBセクターは,データとパラメータストレージを必要とするアプリケーションでより柔軟性を可能にします.(図2参照)
W25Q80DVは標準的なシリアル・ペリファリ・インターフェイス (SPI) と高性能のデュアル/クワッド出力,デュアル/クワッド I/O SPI:シリアルクロック,チップセレクト,シリアルデータ I/O0 (DI),I/O1 (DO) をサポートしている.,I/O2 (/WP) と I/O3 (/HOLD) SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O instructionsこの転送速度は標準の非同期8ビットおよび16ビット並行フラッシュメモリを上回ります. ストップピン,書き込み保護ピンとプログラム可能な書き込み保護,トップ,底部または補完配列制御さらに,デバイスはJEDEC標準の製造者およびデバイス識別を64ビット独自のシリアル番号でサポートする.

特徴

● スピフラッシュ 記憶 の 家族
W25Q80DV: 8Mビット/1Mバイト (1,048576) について
プログラム可能なページあたり256バイト
標準SPI: CLK,/CS,DI,DO,/WP,/Hold
双SPI: CLK, /CS, IO0, IO1, /WP, /Hold
クアッドSPI: CLK, /CS, IO0, IO1, IO2, IO3
統一4KBセクター,32KB&64KBブロック
● 最高 性能 の シリアル フラッシュ
104MHzのダブル/クワッドSPIクロック
〜208/416MHz相当のダブル/クアッドSPI
50MB/S の連続データ転送速度
● ソフトウェア や ハードウェア の 書き込み 保護
書き込み保護 メモリ全部または一部
/WPピンで保護を有効/無効にする
上部や下部のマレイ保護
● 4KB のセクターで柔軟なアーキテクチャ
ユニフォームセクター/ブロック消去 (4/32/64kbytes)
プログラム 1 から 256 バイト < 0.8ms
削除/プログラム停止&再開
削除/書き込み回数は10万回以上
20 年以上のデータ保存
● 低 電力,広範囲 の 温度
単一の2.7〜3.6V電源
◎<1μA 停電 (通常)
● 空間効率の良い梱包 (1)
8ピンSOIC 150ミリ/208ミリ VSOP 150ミリ
8パッド WSON 6x5-mm,USON 2x3-mm
8ピンのPDIP 300ミリ
8ボールのWLCSP
KGDと他のオプションのためにWinbondと連絡してください
