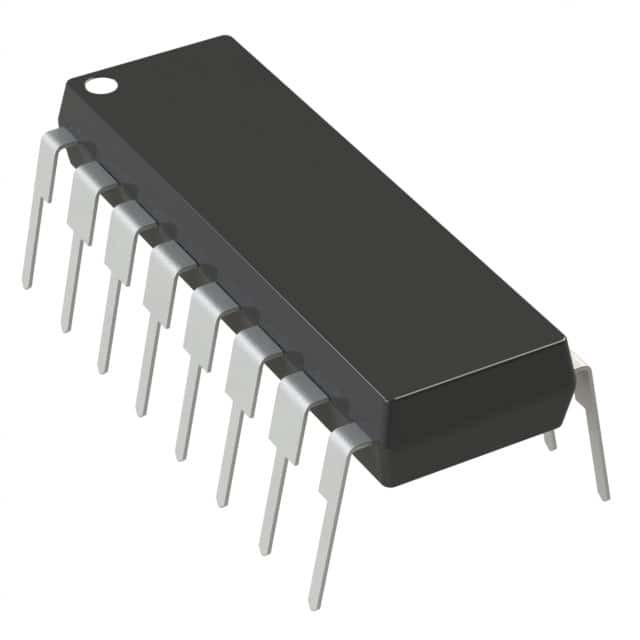

ADM691AANZ IC SUPERVISOR 1 チャネル 16DIP アナログ デバイス インク
| ブランド名 | Analog Devices Inc. |
|---|---|
| モデル番号 | ADM691AANZ |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | アンチステティックバッグと紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| タイプ | バッテリーバックアップ回路 | 監視される電圧の数 | 1 |
|---|---|---|---|
| 電圧-境界 | 4.65V | 生産量 | プッシュ プル開いた下水管 |
| リセット | 活動的で高く/活動的な低速 | 調整のタイムアウト | 140ms最低 |
| 動作温度 | -40°C ~ 85°C (TA) | マウントタイプ | 穴を抜ける |
| パッケージ/ケース | 16DIP (0.300",7.62mm) | 供給者のデバイスパッケージ | 16-PDIP |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| ADM691AANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM693AANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM695ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM697ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM691ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM693ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM8691ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM691AAN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM691AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM693AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM695AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM693AAN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM696AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM697AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM8691AN | IC SUPERVSR MPU 4.65V ADJ 16DIP | |
| ADM8693AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM8694AN | IC SUPERVISOR MPU 4.65V 16DIP | |
| ADM8696AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM8697AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM8697ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM8696ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM8694ANZ | IC SUPERVISOR MPU 4.65V 16DIP | |
| ADM8693ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM696ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM800MANZ | IC SUPERVISOR 1 CHANNEL 16DIP |
製品の説明
製品詳細
一般的な説明
ADM691A/ADM693A/ADM800L/ADM800Mの監視回路ファミリーは,マイクロプロセッサシステムにおける電源監視およびバッテリー制御機能のための完全なシングルチップソリューションを提供しています.これらの機能には μP リセットが含まれますバックアップバッテリースイッチオーバー,ウォッチドッグタイマー,CMOS RAM書き込み保護,電源故障警告.この製品ファミリーはMAX691A/93A/800M製品ファミリーのアップグレードを提供します.特徴
低電力消費:
精密電圧モニター
±2% ADM800L/M の許容量
リセット時間遅延200 ms,または調整可能
1 μA 待機電流
自動 バッテリーバックアップ電源切換
チップ対応信号の高速オンボードゲート
TSSOP パッケージ (ADM691A) でも入手可能
応用
マイクロプロセッサシステム
コンピュータ
制御機
インテリジェント 機器
自動車システム
クリティカルmP パワーのモニタリング
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | アナログデバイス |
| 製品カテゴリー | 監督者 |
| シリーズ | ADM691A |
| タイプ | バッテリーバックアップ回路 |
| パッケージ | トューブ |
| 単位重量 | 0.057419オンス |
| マウントスタイル | 穴を抜ける |
| パッケージケース | 16DIP (0.300",7.62mm) |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 穴を抜ける |
| 出力型 | オープン・ドレイン 押す-引く |
| 供給者 デバイス パッケージ | 16-PDIP |
| 生産量 | 放水 押す 引く |
| リセット | 活性高/活性低 |
| 電圧モニタリングリレー | 1 |
| リセットタイムアウト | 140 ms 最低 |
| 電圧の限界値 | 4.65V |
| Pd-パワー・ディシピレーション | 842mW |
| 最大動作温度 | + 85C |
| 動作温度範囲 | - 40°C |
| 稼働供給電流 | 100 uA |
| バッテリーバックアップスイッチング | バックアップ |
| 供給電圧最大 | 5.5V |
| 供給電圧-分 | 4.75V |
| パッケージケース | PDIP-16 |
| ウォッチドッグ・タイマー | 監視犬 |
| 限界電圧 | 4.65V |
| インプット監視 | 1 インプット |
| 手動リセット | 手動リセットなし |
| チップ有効信号 | チップを有効にする |
| 電源故障検出 | そうだ |
| リセット遅延時間 | 280ms |
| 超電圧の限界値 | 4.75V |
| 低電圧の限界値 | 4.5V |
機能的に互換性のある部品
形式 パッケージ 機能互換性のある部品
| 製造者 パーツ# | 記述 | 製造者 | 比較する |
| ADM691ANZ 電源回路 |
バックアップバッテリースイッチオーバー付きマイクロプロセッサースーパーバイザー, 50 ms 名義調整可能なリセット期間, 調整可能なウォッチドッグ期間, チップ有効信号, 4.65V 限界電圧, ウォッチドッグ,バックアップバッテリーと低VCC状態O/Pと100mA出力電流 | アナログ・デバイスズ | ADM691AANZ 対 ADM691ANZ |
| ADM691AN 電源回路 |
1チャネル電力供給管理 CKT,PDIP16,プラスティック,DIP-16 | ロチェスター・エレクトロニクス | ADM691AANZ 対 ADM691AN |
| ADM691AAN 電源回路 |
1チャネル電力供給管理 CKT,PDIP16,プラスティック,DIP-16 | ロチェスター・エレクトロニクス | ADM691AANZ 対 ADM691AAN |
記述
監視者 オープン・ドレイン プッシュ・プル 1 チャンネル 16-PDIP
プロセッサー監督 4.65V 1 アクティブハイ/アクティブロー/オープンドレイン/プッシュ・プル オートモーティブ 16-ピン PDIPチューブ
監視回路IC 5V MPU バッテリー Mgmt
