2.3V-36V PMIC力管理、48-HTSSOP O3853QDCARQ1のマイクロ制御回路

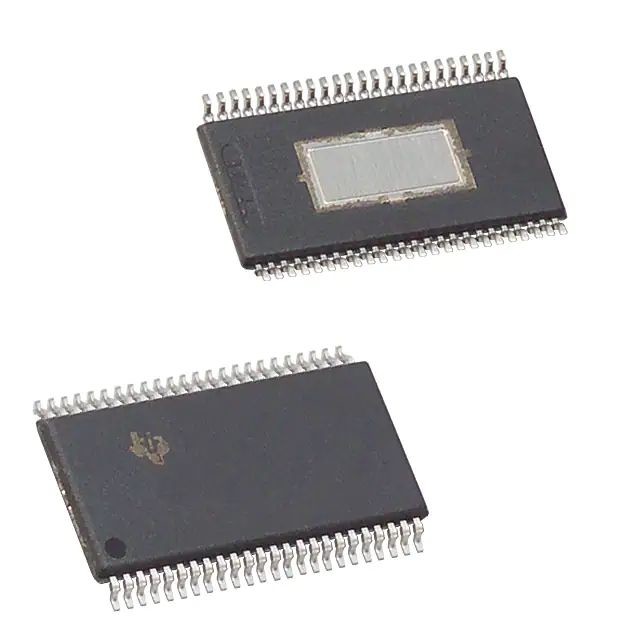

O3853QDCARQ1 48-HTSSOP

記述: 専門にする力管理-安全関連した適用48-HTSSOP -40に125のマイクロ制御回路のためのPMICの複数の柵の電源

特徴

• 自動車適用のために修飾される
• AEC-Q100は次の結果と修飾した:
  • 装置温度の等級1:– +125°Cの包囲された実用温度への40°C
  • 装置HBM ESD分類のレベル2
  • 装置CDM ESD分類のレベルC4B
• 機能安全迎合的
  • 機能安全適用のために成長する
  • 利用できるドキュメンテーションISO 26262のシステム設計をASIL Dまで助けるため
  • ASIL Dまでの組織的機能そしてハードウェア完全性
• 入れられた電圧範囲
  • 最初の電池のための36-Vへの7
  • 最初の電池の後の36-V完全な機能性への3.8
  • 目覚しの後の操作の間の最低の2.3 V
• 供給は柵で囲む（内部FETsと）
  • 6-V同期木びき台倍力Preregulator
  • 5-V、284 mA LDO （できなさい）
  • 3.3-Vか5-V、350 mA LDO （MCU）
  • センサー供給かペリフェラルのために保護される2 LDOs
    • センサーの供給1 （VSOUT1）のための120 mA、センサーの供給2 （VSOUT2）のための20 mA
    • 構成可能の追跡モード（入れられたPinを追跡する）、または3.3-Vまたは5-Vは出力電圧を固定した
    • 短いに地面および電池の保護
  • チャージ ポンプ:最低6-V電池の電圧の上の11-V最高
• 監視および保護
  • すべての調整装置の出力、電池の電圧および内部供給の独立した不足電圧および過電圧の監視
  • 電圧監察の回路部品は、別々のバッテリーの電圧から供給されたBandgapの独立した参照を含んでPinを入れた
  • すべての電圧監視の自己検査（の後のパワーアップの間にそして外的なMCUによって始められるパワーアップ）
  • すべての供給は現在の限界とおよび過熱事前警告および操業停止保護した
• ステアリング角度の監視（SAM）
  • 位置センサー信号のための2つの信号のコンパレーター
  • 回転カウンター
  • 位置センサー信号の周期的に試しを用いるローパワー モード
  • MCUへのセンサー信号渡によるのためのスイッチ
• マイクロ制御回路インターフェイス
  • 開いた、近い窓かQuestion-Answer番犬機能
  • ロック ステップMCU間違い信号のモニター
  • 装置自己テストおよびシステム診断を行うための診断国家
  • 装置のための安全な状態および検出されたシステム故障にシステム保護
  • 内部発振器のための時計のモニター
  • アナログおよび論理の作り付け自己テスト
  • 不揮発性メモリ、また装置およびシステム構成の記録およびSPIコミュニケーションのCRC
  • MCUのための調整回路
  • 診断出力Pin
• データと命令のCRCのSPI
• システム レベルおよび装置レベルの間違いのためのSPIの記録を通ってエラー報告
• 検出されたシステム故障の外的なパワー段階を不具にするための可能にドライブ出力
• 目覚し直通IGN Pin （点火）またはCAN_WU Pin （トランシーバーか他の機能）
• 48 Pin HTSSOP PowerPAD™ ICのパッケージ
