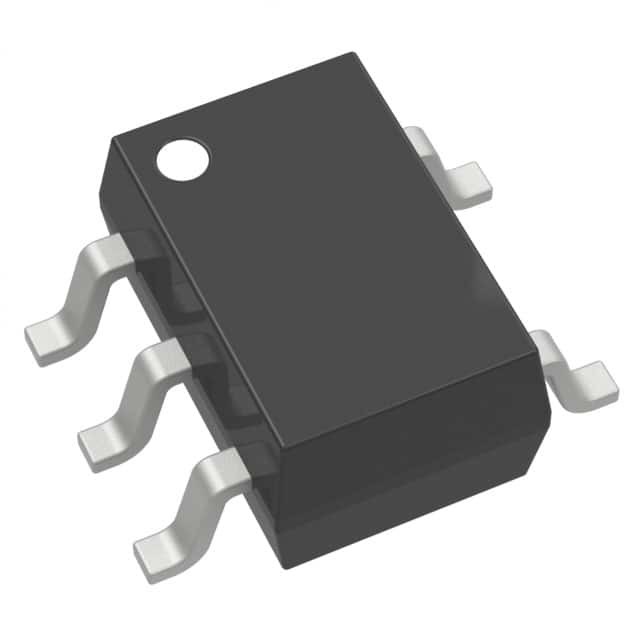

ADM823TYKSZ-R7 IC SUPERVISOR 1チャンネル SC70-5 アナログデバイス インク
| ブランド名 | Analog Devices Inc. |
|---|---|
| モデル番号 | ADM823TYKSZ-R7 |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | アンチステティックバッグと紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| タイプ | 調整パワーの簡単な調整/ | 監視される電圧の数 | 1 |
|---|---|---|---|
| 電圧-境界 | 3.08V | 生産量 | プッシュ プル、トーテム ポール |
| リセット | 活動的な低速 | 調整のタイムアウト | 140ms最低 |
| 動作温度 | -40℃～125℃（TA） | マウントタイプ | 表面マウント |
| パッケージ/ケース | 5-TSSOP、SC-70-5、SOT-353 | 供給者のデバイスパッケージ | SC-70-5 |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| ADM823TYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823ZYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM824SYKSZ-REEL7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM824RYKSZ-REEL7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM825ZYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823SYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM825SYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823YYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823LYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM825TYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823LYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823MYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823RYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823SYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823TYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823YYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823ZYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825ZYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825LYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825TYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825YYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825SYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825MYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825MYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823MYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 |
製品の説明
製品詳細
一般的な説明
ADM823/ADM824/ADM825は,マイクロプロセッサベースのシステムにおける電源電圧レベルとコード実行完整性を監視する監視回路である.電源を再セットする信号を提供することに加えて,チップ内ウォッチドッグタイマーは,事前に設定されたタイムアウト期間内にストロブが作れない場合,マイクロプロセッサーをリセットすることができます.リセット信号は外部プッシュボタンによっても確認できます.手動リセット入力で3つの部分は,ウォッチドッグ入力,マニュアルリセット入力,および出力ステージの構成の異なる組み合わせを特徴としています.表1に示されているように.
特徴
精度 2.5Vから5Vの電源モニター7 つのリセットドレッシングオプション: 2.19 V から 4.63 V
140 ms (最小) のリセットタイムアウト
ウォッチドッグタイマー 1.6秒タイムアウト (ADM823,ADM824)
手動リセット入力 (ADM823,ADM825)
プッシュ・プル出力段階
再設定 (ADM823)
再設定,再設定 (ADM824/ADM825)
低電力消費: 5 μA
VCC = 1 V に有効な保証リセット出力
電源の故障防止
自動車用温度範囲で指定
5鉛SC70とSOT-23のパッケージ
応用
マイクロプロセッサシステムコンピュータ
制御機
インテリジェント機器
携帯機器
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | アナログデバイス |
| 製品カテゴリー | 監督者 |
| シリーズ | ADM823 |
| タイプ | 簡単なリセット/電源再開リセット |
| パッケージ | 代替包装 |
| 単位重量 | 0.000705オンス |
| マウントスタイル | SMD/SMT |
| パッケージケース | 5-TSSOP,SC-70-5,SOT-353 について |
| 動作温度 | -40°C ~ 125°C (TA) |
| マウントタイプ | 表面マウント |
| 出力型 | 押す-引く |
| 供給者 デバイス パッケージ | SC-70-5 |
| 生産量 | プッシュ・プル トーテム・ポール |
| リセット | アクティブ・ロー |
| 電圧モニタリングリレー | 1 |
| リセットタイムアウト | 140 ms 最低 |
| 電圧の限界値 | 3.08V |
| 最大動作温度 | + 125 C |
| 動作温度範囲 | - 40°C |
| 稼働供給電流 | 24 uA |
| バッテリーバックアップスイッチング | バックアップなし |
| 供給電圧最大 | 5.5V |
| 供給電圧-分 | 1V |
| パッケージケース | SC-70-5 |
| ウォッチドッグ・タイマー | 監視犬 |
| 限界電圧 | 1Vから5.5V |
| インプット監視 | 1 インプット |
| 手動リセット | 手動リセット |
| チップ有効信号 | チップが有効でない |
| 電源故障検出 | 違う |
| リセット遅延時間 | 280ms |
| 超電圧の限界値 | 3.11V |
| 低電圧の限界値 | 3.04V |
記述
監督 プッシュ・プル トーテムポール 1チャンネルSC-70-5
プロセッサー監督 3.08V 1 アクティブロー/プッシュ・プル 5-ピン SC-70 T/R
監視回路 低監視回路 監視回路
