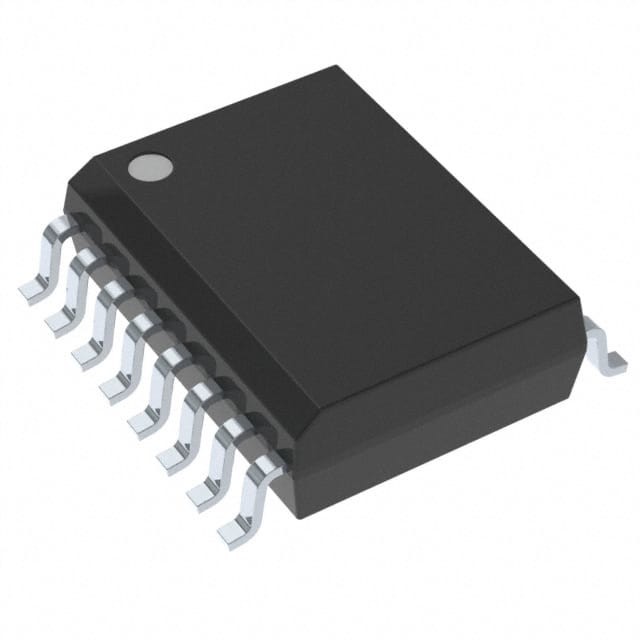

ADM691ARZ-REEL IC SUPERVISOR 1チャンネル 16SOIC アナログデバイス株式会社
| ブランド名 | Analog Devices Inc. |
|---|---|
| モデル番号 | ADM691ARZ リール |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | アンチステティックバッグと紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| タイプ | バッテリーバックアップ回路 | 監視される電圧の数 | 1 |
|---|---|---|---|
| 電圧-境界 | 4.65V | 生産量 | プッシュ プル開いた下水管 |
| リセット | 活動的で高く/活動的な低速 | 調整のタイムアウト | 35ms 最低 |
| 動作温度 | -40°C ~ 85°C (TA) | マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-SOIC (0.295",7.50mm 幅) | 供給者のデバイスパッケージ | 16-SOIC |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| ADM691ARZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM691ARZ-REEL7 | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM693ARZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM691ARZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM693ARZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM1232ARWZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8696ARWZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8691ARWZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8696ARWZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM696ARZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM696ARZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM695ARZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8695ARWZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM699ARZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM1232ARWZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM1232ARWZ-REEL7 | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM699ARZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM697ARZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM695ARZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8697ARWZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM691AR | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM693AR | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM695AR | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM699AR | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM1232ARW | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM1232ARW-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM1232ARW-REEL7 | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM693AR-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM696AR | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM697AR | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM698AR | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM698AR-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8691ARW | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8691ARW-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8693ARW | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8693ARW-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8695ARW | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8695ARW-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8696ARW | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8696ARW-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8697ARW | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8697ARW-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8699ARW | IC SUPERVISOR MPU 4.65V 16SOIC | |
| ADM699AR-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM698ARZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8699ARWZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8693ARWZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8699ARW-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM691AR-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM698ARZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM695AR-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC |
製品の説明
製品詳細
一般的な説明
ADM690・ADM695の監視回路は,マイクロプロセッサシステムにおける電源監視およびバッテリー制御機能のための完全なシングルチップソリューションを提供しています.これらの機能には μP リセットが含まれますバッテリー交換,ウォッチドッグタイマー,CMOS RAM 書き込み保護,停電警告完全なファミリーは,ほとんどのマイクロプロセッサシステム要件を満たすためにさまざまな構成を提供します..
特徴
MAX690 MAX695 の上級アップグレード温度を超えて指定
低電力消費量 (5 mW)
精密電圧モニター
断定を1VVCCまでリセットする
低スイッチオンレジスタンス 1.5 V 普通,バックアップで 20 Ω
高電流駆動 (100 mA)
ウォッチドッグタイマーは100ms,1.6s,または調節可能
600 nA 待機電流
自動 バッテリーバックアップ電源切換
チップ対応信号の超高速ゲート (5 ns)
電源故障の電圧モニター
応用
マイクロプロセッサシステムコンピュータ
制御機
インテリジェント 機器
自動車システム
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | アナログデバイス |
| 製品カテゴリー | 監督者 |
| シリーズ | ADM691 |
| タイプ | バッテリーバックアップ回路 |
| パッケージ | 代替包装 |
| 単位重量 | 0.023492オンス |
| マウントスタイル | SMD/SMT |
| パッケージケース | 16-SOIC (0.295",7.50mm 幅) |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| 出力型 | オープン・ドレイン 押す-引く |
| 供給者 デバイス パッケージ | 16-SOIC |
| 生産量 | 放水 押す 引く |
| リセット | 活性高/活性低 |
| 電圧モニタリングリレー | 1 |
| リセットタイムアウト | 35 ms 最低 |
| 電圧の限界値 | 4.65V |
| Pd-パワー・ディシピレーション | 600 mW |
| 最大動作温度 | + 85C |
| 動作温度範囲 | - 40°C |
| 稼働供給電流 | 1.95mA |
| バッテリーバックアップスイッチング | バックアップ |
| 供給電圧最大 | 5.5V |
| 供給電圧-分 | 4.75V |
| パッケージケース | SOIC-16 |
| ウォッチドッグ・タイマー | 監視犬 |
| 限界電圧 | 4.65V |
| インプット監視 | 1 インプット |
| 手動リセット | 手動リセットなし |
| チップ有効信号 | チップを有効にする |
| 電源故障検出 | そうだ |
| リセット遅延時間 | 70ms |
| 超電圧の限界値 | 4.73V |
| 低電圧の限界値 | 4.5V |
機能的に互換性のある部品
形式 パッケージ 機能互換性のある部品
| 製造者 パーツ# | 記述 | 製造者 | 比較する |
| ADM691AR 電源回路 |
1チャネル電力供給管理 CKT,PDSO16,SOIC-16 | ロチェスター・エレクトロニクス | ADM691ARZ-REEL 対 ADM691AR |
| ADM691AARWZ 電源回路 |
1チャネル電力供給管理 CKT,PDSO16,SOIC-16 | ロチェスター・エレクトロニクス | ADM691ARZ-REEL 対 ADM691AARWZ |
| ADM691AARWZ リール 電源回路 |
バックアップバッテリースイッチオーバー, 調整可能なリセットとウォッチドッグ期間, チップ有効信号, 4.65V 限界電圧,ウォッチドッグ,バッテリーバックアップと低VCC状態O/Pと250mA出力電流 | アナログ・デバイスズ | ADM691ARZ-REEL 対 ADM691AARWZ-REEL |
| ADM691AR-REEL7 電源回路 |
IC 1チャネル 電源供給管理 CKT,PDSO16,SOIC-16,電源管理回路 | アナログ・デバイスズ | ADM691ARZ-REEL 対 ADM691AR-REEL7 |
| ADM691AARW 電源回路 |
1チャネル電力供給管理 CKT,PDSO16,SOIC-16 | ロチェスター・エレクトロニクス | ADM691ARZ-REEL 対 ADM691AARW |
| ADM691AARW-REL 電源回路 |
1チャネル電力供給管理 CKT,PDSO16,SOIC-16 | ロチェスター・エレクトロニクス | ADM691ARZ-REEL 対 ADM691AARW-REEL |
| ADM691ARリール 電源回路 |
1チャネル電力供給管理 CKT,PDSO16,SOIC-16 | ロチェスター・エレクトロニクス | ADM691ARZ-REEL 対 ADM691AR-REEL |
| ADM691ARZ 電源回路 |
バックアップバッテリースイッチオーバー付きマイクロプロセッサースーパーバイザー, 50 ms 名義調整可能なリセット期間, 調整可能なウォッチドッグ期間, チップ有効信号, 4.65V 限界電圧, ウォッチドッグ,バックアップバッテリーと低VCC状態O/Pと100mA出力電流 | アナログ・デバイスズ | ADM691ARZ-REEL 対 ADM691ARZ |
| ADM691ARZ-REEL7 電源回路 |
バックアップバッテリースイッチオーバー付きマイクロプロセッサースーパーバイザー, 50 ms 名義調整可能なリセット期間, 調整可能なウォッチドッグ期間, チップ有効信号, 4.65V 限界電圧, ウォッチドッグ,バックアップバッテリーと低VCC状態O/Pと100mA出力電流 | アナログ・デバイスズ | ADM691ARZ-REEL 対 ADM691ARZ-REEL7 |
記述
監督 オープン・ドレイン プッシュ・プル 1 チャンネル 16-SOIC
プロセッサ監督 4.65V 1 アクティブハイ/アクティブロー オートモーティブ 16-ピン SOIC T/R
監視回路IC 5V MPU バッテリー Mgmt
