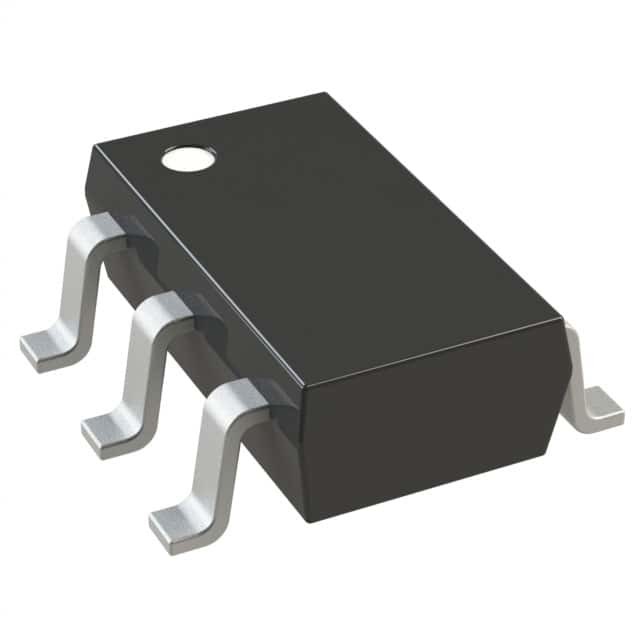

ADM6316DZ26ARJZ-R7 IC SUPERVISOR 1チャンネル SOT23-5 アナログデバイス インク
| ブランド名 | Analog Devices Inc. |
|---|---|
| モデル番号 | ADM6316DZ26ARJZ-R7 |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | アンチステティックバッグと紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| タイプ | 調整パワーの簡単な調整/ | 監視される電圧の数 | 1 |
|---|---|---|---|
| 電圧-境界 | 2.63V | 生産量 | プッシュ プル、トーテム ポール |
| リセット | 活動的な低速 | 調整のタイムアウト | 1.12s 最低 |
| 動作温度 | -40°C ~ 85°C (TA) | マウントタイプ | 表面マウント |
| パッケージ/ケース | SC-74A、SOT-753 | 供給者のデバイスパッケージ | SOT-23-5 |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| ADM6316DZ26ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CZ29ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CY29ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM823SYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316CY29ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8323WCC29ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6306D331ARJZ-R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6316AY29ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6318CZ28ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CY46ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316DZ31ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825SYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6321AY31ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CZ27ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6318CY46ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825LYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6319B25ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8322WC26ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8321WAY30ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8316WAY27ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6823VYRJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8323WCC46ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6306D131ARJZ1R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6318BX49ARJZ-R7 | ADM6318BX49ARJZ-R7 | |
| ADM6322C29ARJZ-RL7 | WATCHDOG SUPERVISOR MR. IC. | |
| ADM823TYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6322C46ARJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320BX45ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320BX33ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CY31ARJZ-R7 | ADM6320CY31ARJZ-R7 | |
| ADM6318CY29ARJZ-R7 | ADM6318CY29ARJZ-R7 | |
| ADM6316CW25ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316AZ29ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316AY27ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM823LYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6319C46ARJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6306D331ARJZ1R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6316BX30ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6319C29ARJZ-RL7 | IC SUPERVISOR MANUAL RST SOT23-5 | |
| ADM6319B31ARJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6321AY30ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825TYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6321CY46ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8322WC31ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8321WAX30ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8320WBX3NARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8320WCY29ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8322WC46ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8320WCZ29ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8316WDZ30ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8316WBX30ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8318WCY46ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8319WB31ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6823RYRJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6823SYRJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6823TYRJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6823WYRJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8321WAW30ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8324WCA29ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6305D3ARJZ-RL7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6306D330ARJZ-R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6306D131ARJZ-R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6306D346ARJZ-R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6305D3ARJZ1-RL7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM823RYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316CY46ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8316WBX46ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CX29ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CZ29ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6321BZ25ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8324WAH29ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM823MYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316BX46ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825RYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316CY26ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM824SYRJZ-REEL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM824LYRJZ-REEL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316DZ26ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6321AY43ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8322WB26ARJZRL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8320WCZ33ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8321WCY46ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8324WCA46ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8316WDW49ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6823ZYRJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6306D329ARJZ-R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6306D344ARJZ-R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6320CY29ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CY46ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM823RYRJ-R7 | IC SUPERVISOR W/RESET SOT23-5 | |
| ADM823SYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM823TYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825MYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6322C46ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6321CY46ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6319C46ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CW33ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6319C29ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6318CZ28ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6318CY46ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6318CY45ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316CY29ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316CY46ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316DZ31ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM823LYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825LYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825RYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825SYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825TYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316BX32ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23 | |
| ADM6321AX29ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 |
製品の説明
製品詳細
一般的な説明
ADM6316/ADM6317/ADM6318/ADM6319/ADM6320/ADM6321/ADM6322は,マイクロプロセッサベースのシステムにおける電源電圧レベルとコード実行完整性を監視する監視回路である.また,電源再開信号も提供します.,チップ内ウォッチドッグタイマーは,既定のタイムアウト期間内にストロブが作れない場合,マイクロプロセッサをリセットすることができます.また,リセット信号は,手動リセット入力を通して外部プッシュボタンによって主張することができます7つのデバイスは,ウォッチドッグ入力,マニュアルリセット入力,および出力ステージの構成の異なる組み合わせを備えています. 表1に示されています.
特徴
26 リセット 制限 オプション2.5Vから5Vで100mV増加
4つのリセットタイムアウトオプション
1 ms, 20 ms, 140 ms,および 1120 ms (最小)
4 ウォッチドッグのタイムアウトオプション
6.3 ms, 102 ms, 1600 ms,そして 25.6 sec (典型的な)
手動リセット入力
出力段階をリセットする
プッシュ・プル・アクティブ・ロー
オープン・ドレイン・アクティブ・ロー
プッシュ・プル・アクティブ・ハイ
低電力消費: 5 μA
VCC = 1 V に有効な保証リセット出力
電源の故障防止
工業用温度範囲で指定
5鉛のSOT-23パッケージ
応用
マイクロプロセッサシステム
コンピュータ
制御機
インテリジェント機器
携帯機器
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | アナログデバイス |
| 製品カテゴリー | 監督者 |
| シリーズ | ADM6316 |
| タイプ | 簡単なリセット/電源再開リセット |
| パッケージ | 代替包装 |
| 単位重量 | 0.001058オンス |
| マウントスタイル | SMD/SMT |
| パッケージケース | SC-74A,SOT-753 |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| 出力型 | 押す-引く |
| 供給者 デバイス パッケージ | SOT-23-5 |
| 生産量 | プッシュ・プル トーテム・ポール |
| リセット | アクティブ・ロー |
| 電圧モニタリングリレー | 1 |
| リセットタイムアウト | 1.12s 最低 |
| 電圧の限界値 | 2.63V |
| 最大動作温度 | + 85C |
| 動作温度範囲 | - 40°C |
| 稼働供給電流 | 20 uA |
| バッテリーバックアップスイッチング | バックアップなし |
| 供給電圧最大 | 5.5V |
| 供給電圧-分 | 1V |
| パッケージケース | SOT-23-5 |
| ウォッチドッグ・タイマー | 監視犬 |
| 限界電圧 | 2.5Vから5V |
| インプット監視 | 1 インプット |
| 手動リセット | 手動リセット |
| チップ有効信号 | チップが有効でない |
| 電源故障検出 | 違う |
| リセット遅延時間 | 2240 ms |
| 超電圧の限界値 | 2.669V |
| 低電圧の限界値 | 2.591V |
| 製造者 パーツ# | 記述 | 製造者 | 比較する |
| ADM6316DZ26ARJZ-R7 電源回路 |
1チャネル電力供給管理 CKT,PDSO5,ROHSコンパイル,MO-178AA,SOT-23,5PIN | ロチェスター・エレクトロニクス | ADM6316DZ26ARJZ-R7 対 ADM6316DZ26ARJZ-R7 |
| ADM6316DZ26ARJ-RL7 電源回路 |
1チャネル電源供給管理 CKT,PDSO5,MO-178AA,SOT-23,5 PIN | ロチェスター・エレクトロニクス | ADM6316DZ26ARJZ-R7 対 ADM6316DZ26ARJ-RL7 |
| ADM6316DZ26ARJ-RL 電源回路 |
IC 1チャネル電源管理 CKT, PDSO5, MO-178AA, SOT-23, 5 PIN,電源管理回路 | アナログ・デバイスズ | ADM6316DZ26ARJZ-R7 対 ADM6316DZ26ARJ-RL |
記述
監督 プッシュ・プル トーテム・ポール 1チャンネル SOT-23-5
プロセッサー監督 2.63V 1 アクティブロー/プッシュ・プル 5-ピン SOT-23 T/R
監視回路 監視犬w/MR IC
