すべての製品

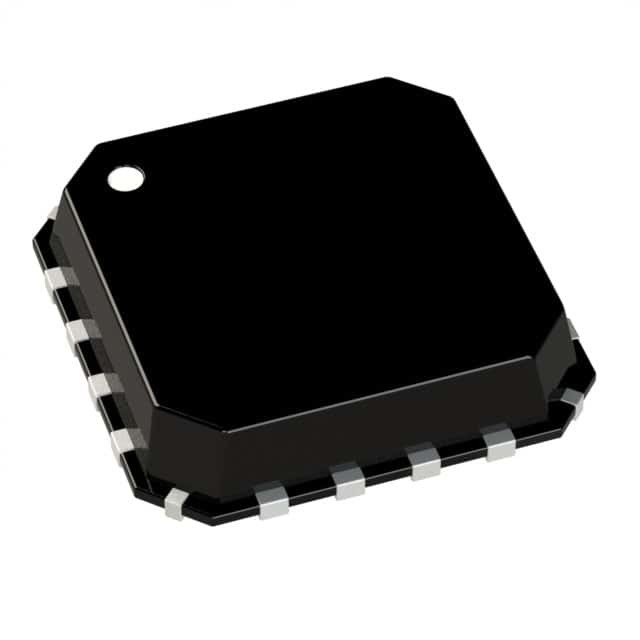

AD8224HBCPZ-WP IC INST AMP 2 CIRCUIT 16LFCSP アナログデバイス インク
| ブランド名 | Analog Devices Inc. |
|---|---|
| モデル番号 | AD8224HBCPZ-WP |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | アンチステティックバッグと紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| アンプのタイプ | 器械使用 | 回路数 | 2 |
|---|---|---|---|
| 出力型 | 柵に柵 | スルーレート | 2V/µs |
| 利益帯域幅プロダクト | - | -3db帯域幅 | 1.5 MHz |
| 現在-入れられたバイアス | 10 pA | 電圧-入れられたオフセット | 175μV |
| 現在-供給 | 750µA （x2チャネル） | 現在-出力/チャネル | 15 mA |
| 電圧-供給のスパン（分） | 4.5 V | 電圧-供給のスパン（最高） | 36ボルト |
| 動作温度 | -40°C | 125°C | マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-VQFN、CSP | 供給者のデバイスパッケージ | 16-LFCSP-VQ (4x4) |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| AD8224HBCPZ-WP | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8295ACPZ-WP | IC INST AMP 3 CIRCUIT 16LFCSP | |
| AD8224HBCPZ-R7 | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8224HACPZ-WP | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8224HACPZ-R7 | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8295ACPZ-R7 | IC INST AMP 3 CIRCUIT 16LFCSP | |
| AD8295BCPZ-WP | IC INST AMP 3 CIRCUIT 16LFCSP | |
| AD8426BCPZ-R7 | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8222HACPZ-R7 | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8222HBCPZ-R7 | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8426BCPZ-WP | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8426ACPZ-WP | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8295BCPZ-R7 | IC INST AMP 3 CIRCUIT 16LFCSP | |
| AD8222HACPZ-WP | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8426ACPZ-R7 | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8222HBCPZ-WP | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8295ACPZ-RL | IC INST AMP 3 CIRCUIT 16LFCSP | |
| AD8222HACPZ-RL | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8224HACPZ-RL | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8295BCPZ-RL | IC INST AMP 3 CIRCUIT 16LFCSP | |
| AD8222HBCPZ-RL | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8224HBCPZ-RL | IC INST AMP 2 CIRCUIT 16LFCSP |
製品の説明
製品詳細
一般的な説明
AD8253は,GΩ入力インピーダンスの低出力ノイズ,低歪みで,センサーと接点し,サンプル率の高いアナログ・デジタル変換器 (ADC) を動かすのに適しています.10MHzの高帯域幅,低THDと615nsから0.001%の高速安定時間があります.オフセット・ドリフトとゲイン・ドリフトはG = 1000 の場合,それぞれ 1.2 μV/°C と 10 ppm/°C に指定されています.その広い入力共通電圧範囲に加えて,G = 1 の DC から DC までの80 dB の高い共通モード拒絶を誇っています.
AD8253はデータ収集に優れた候補です さらに,AD8253は,データ収集に適しています.このモノリシックソリューションは設計と製造を簡素化します内部抵抗とアンプの緊密なマッチを維持することで,計測器の性能を向上させる.
特徴
小型パッケージ: 10 回の MSOPプログラム可能な利益: 1, 10, 100, 1000
デジタルまたはピンプログラム可能な加速設定
広域電源: ±5V~±15V
優れたDC性能
高CMRR 120 dB,G = 100
低増幅漂流:10ppm/°C
低オフセット漂流: 1.2 μV/°C,G = 1000
優れたAC性能
急速な安定時間: 615 ns から 0.001%
高速流出: 20V/μs
低歪み
高周波CMRR: 80 dB から 50 kHz
低騒音: 8nV/√Hz,G = 1000
低電源: 4 mA
応用
データ収集
生物医学分析
試験と測定
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | アナログデバイス |
| 製品カテゴリー | 機器増幅器 |
| 製造者 | アナログ・デバイスズ |
| 製品カテゴリ | 機器増幅器 |
| RoHS | 詳細 |
| チャンネル数 | 2 チャネル |
| CMRR-共通モード拒絶比 | 94 dB |
| Ib 入力バイアス電流 | 10 pA |
| ボス・インプット・オフセット・電圧 | 300 uV |
| 最大入力抵抗 | 5Vで10000Gohm |
| 供給電圧最大 | 36V |
| 供給電圧-分 | 4.5V |
| 稼働供給電流 | 0.75mA |
| 最大動作温度 | + 85C |
| 最低動作温度 | - 40°C |
| マウントスタイル | SMD/SMT |
| パッケージケース | LFCSP-16 |
| パッケージ | ワッフル |
| 増幅器型 | 機器増幅器 |
| ブランド | アナログデバイス |
| 開発キット | AD8224-EVALZ |
| 製品 | 機器増幅器 |
| シリーズ | AD8224 |
| 電圧増幅 dB | 60 dB |
記述
INST Amp デュアル R-R O/P 18V/36V 16-Pin LFCSP EP トレイ
計測器 増幅器 精密 双重CH JFET インプット RR
