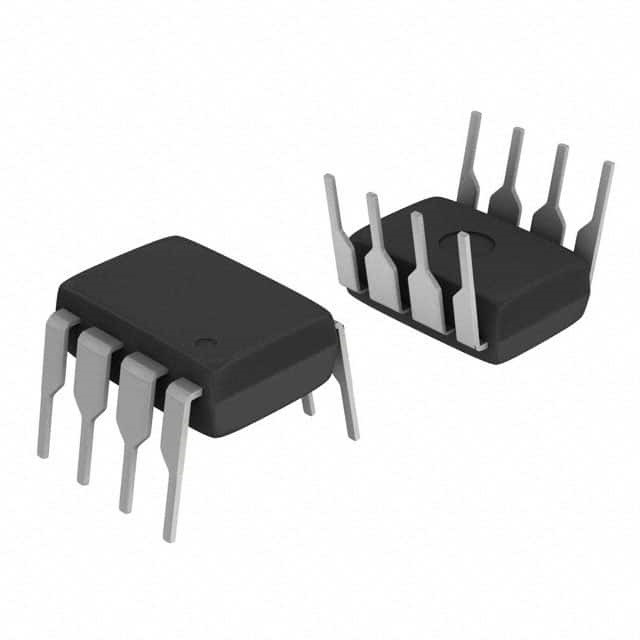

Multiscene 8のすくいIC操作AMPの2回路LM358Pの電力増幅器の破片
| ブランド名 | Texas Instruments |
|---|---|
| モデル番号 | LM358P |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3-5の仕事日 |
| 支払条件 | T/T |
| 供給の能力 | 在庫 |
商品の詳細
| アンプのタイプ | 一般目的 | 回路の数 | 2 |
|---|---|---|---|
| 出力タイプ | - | スルーレート | 0.3V/µs |
| 利益帯域幅プロダクト | 700のkHz | -3db帯域幅 | - |
| 現在-入れられたバイアス | 20 nA | 電圧-入れられたオフセット | 3 mV |
| 現在-供給 | 500µA （x2チャネル） | 現在-出力/チャネル | 40 mA |
| 電圧-供給のスパン（分） | 3ボルト | 電圧-供給のスパン（最高） | 30ボルト |
| 実用温度 | 0°C | 70°C （TA） | タイプの取付け | 穴を通して |
| パッケージ/場合 | 8-DIP （0.300"、7.62mm） | 製造者装置パッケージ | 8-PDIP |
| ハイライト | Multiscene IC操作AMP,8すくいIC操作AMP,LM358Pの電力増幅器の破片 |
||
製品の説明
LM358P IC OPAMP GP 2回路8DIPテキサス・インスツルメント
プロダクト細部
LM358Pの記述
これらの回路は、高利得独立した、電圧の広い範囲上の単一の電源から作動するようにとりわけ設計されていた2から内部的に償われる頻度成っている。低い電力の供給の下水管は電源電圧の大きさの独立者である。
アプリケーション領域は単一の電源システムで今より容易に実行することができるトランスデューサーのアンプ、dcの利益ブロックをおよびすべての慣習的な操作amp回路を含んでいる。例えば、これらの回路は標準的な+5Vと論理システムで直接供給する使用されることができ、追加電源構機を要求しないで容易に必須インターフェイス電子工学を提供する。線形モードで入力共通モード電圧範囲は地面を含み、出力電圧はまた単一の電源電圧だけから作動させてのにひくために振れることができる。
LM358Pは特色になる
■内部的には頻度は償った
■大きいDC電圧の利益:100DB
■広い帯域幅（単一性の利益）:1.1MHZ （温度は償った）
■供給電圧の独立したまさに低い供給Current/OP （500µA）本質的に
■低速によって入れられるバイアス流れ:20NA （温度は償った）
■低速はオフセットの電圧を入れた:2MV
■低速によって入れられるオフセットの流れ:2NA
■入れられた共通モード電圧範囲は地上を含んでいる
■電源電圧への差動入れられた電圧範囲の同輩
■大きい出力電圧振動0vへの（VCC - 1.5V）
LM358Pの適用
•AC誘導は、DC、ブラシレスDCに、高圧、永久マグネット低電圧ブラシをかけ、ステッピング モーターは運動制御のすべての例である。
•マザーボードおよびデスクトップ パソコン
•エアコン、屋内でそして
•冷却装置、洗濯機およびドライヤー
•電圧頻度ドライブ、ひもインバーター、中央インバーターおよびACインバーター
•連続である電源
•POSの（店頭の）システム
指定
| 属性 | 属性値 |
|---|---|
| 製造業者 | テキサス・インスツルメント |
| 製品カテゴリ | ICの破片 |
| シリーズ | LM358 |
| プロダクト | 演算増幅器 |
| 包装 | 管 |
| 単位重量 | 0.015535 oz |
| 土台式 | 穴を通して |
| 技術 | 両極 |
| 数のチャネル | 2チャネル |
| アンプ タイプ | 高利得アンプ |
| 操業停止 | 操業停止無し |
| 最高使用可能温度 | + 70 C |
| 実用温度範囲 | 0 C |
| 作動供給現在 | 1.2 mA |
| 供給電圧最高 | 32ボルト |
| 供給電圧分 | 3ボルト |
| パッケージ場合 | PDIP-8 |
| Ib入力バイアス現在 | 250 nA |
| Vos入力オフセット電圧 | 7 mV |
| Vcm共通モード電圧 | 肯定的な柵- 1.5ボルトへの否定的な柵 |
| 出力現在每チャネル | 30 mA |
| CMRR共通モード拒絶比率 | 65 dB |
| GBP利益帯域幅プロダクト | 700のkHz |
| Srたくさんレート | 0.3 V/us |
| en入力電圧騒音密度 | 40 nV/sqrt Hz |
| 最高二重供給電圧 | +/- 16ボルト |
| 最低二重供給電圧 | +/- 1.5ボルト |
記述
一般目的のアンプ2回路8-PDIP
操作Amp二重GPの卤16V/32V 8 Pin PDIPの管
演算増幅器-操作Ampsは操作Amp二倍になる
