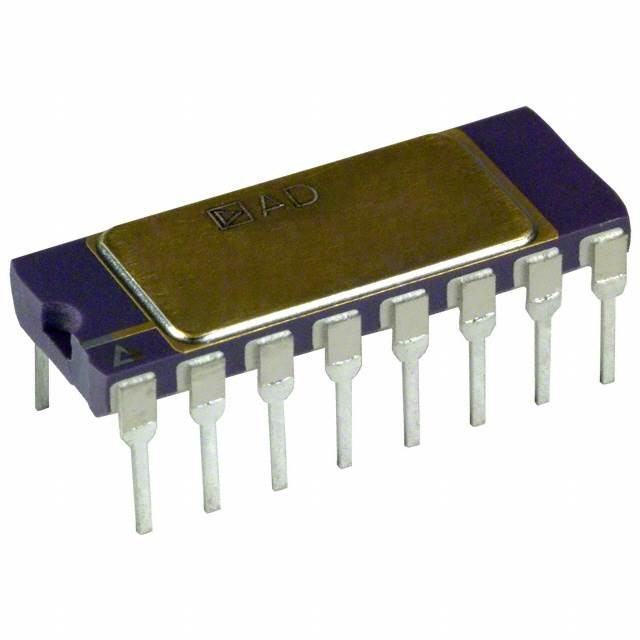

AD524ADZ 精密モノリシック 計器 増幅器 IC 1 CIRCUIT 16CDIP
| ブランド名 | Analog Devices Inc. |
|---|---|
| モデル番号 | AD524ADZ |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | アンチステティックバッグと紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| アンプのタイプ | 器械使用 | 回路数 | 1 |
|---|---|---|---|
| 出力型 | - | スルーレート | 5V/µs |
| 利益帯域幅プロダクト | 1 MHZ | -3db帯域幅 | 1 MHZ |
| 現在-入れられたバイアス | 50nA | 電圧-入れられたオフセット | 250 µV |
| 現在-供給 | 3.5mA | 現在-出力/チャネル | - |
| 電圧-供給のスパン（分） | 12ボルト | 電圧-供給のスパン（最高） | 36ボルト |
| 動作温度 | -25°C | 85°C | マウントタイプ | 穴を抜ける |
| パッケージ/ケース | 16-CDIP （0.300"、7.62mm） | 供給者のデバイスパッケージ | 16-CDIP |
| ハイライト | AD524ADZ 計測器増幅器IC,モノリシック インストゥルメーション 増幅器 IC |
||
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| AD524ADZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD526ADZ | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
| AD624ADZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD524BDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD625ADZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD526BDZ | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
| AD625BDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD526BD | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
| AD524BD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD524AD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD624BD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD524CD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD524SD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD526AD | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
| AD526CD | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
| AD526SD | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
| AD624CD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD624SD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD625AD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD625BD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD625BD/+ | IC AMP INST 25MHZ LN 16CDIP | |
| AD625CD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD625SD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD624BDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD624CDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD526CDZ | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
| AD625CDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD524CDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| 5962-8771901EA | IC INST AMP 1 CIRCUIT 16CDIP | |
| 5962-8853901EA | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD524SD/883B | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD624SD/883B | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD625SD/883B | IC INST AMP 1 CIRCUIT 16CERDIP |
製品の説明
製品詳細
一般的な説明
AD524は,最悪な運用条件下で高い精度を必要とするデータ収集アプリケーションのために設計された,精密なモノリシック機器増幅器です.優れた線形性の組み合わせAD524は,多くのデータ収集システムで使用するのに適しています.
特徴
低騒音:0.3 μV p-p 0.1 Hz から 10 Hz低非線形性: 0.003% (G = 1)
高CMRR:120 dB (G = 1000)
低オフセット電圧: 50 μV
低オフセット電圧漂流:0.5 μV/°C
増幅帯域幅製品: 25 MHz
ピンプログラム可能な 1, 10, 100, 1000 の増幅
入力保護,電源オン/オフ
外部部品は必要ない
内部補償
MIL-STD-883Bとチップが利用可能
16鉛のセラミックDIPとSOICパッケージと20端末の無鉛チップキャリアが利用可能
EIA-481A 標準に従ってテープとロールで提供されます
標準的な軍事図面も利用可能
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | アナログデバイス |
| 製品カテゴリー | 機器増幅器 |
| シリーズ | AD524 年 |
| 製品 | 機器増幅器 |
| パッケージ | トューブ |
| マウントスタイル | 穴を抜ける |
| チャンネル数 | 1 チャンネル |
| 増幅器型 | 機器増幅器 |
| Pd-パワー・ディシピレーション | 450mW |
| 最大動作温度 | + 85C |
| 動作温度範囲 | - 40°C |
| 稼働供給電流 | 3.5mA |
| パッケージケース | CDIP-16 SB |
| Ib 入力バイアス電流 | 25 nA |
| ボス・インプット・オフセット・電圧 | 250uV |
| Vcm-普通モード電圧 | 10V |
| CMRR-共通モード拒絶比 | 90 dB |
| GBP-Gain-Bandwidth-Product (GBP-Gain-Bandwidth-Product) について | 25 MHz |
| SR-Slew-Rate (SR-Slow-Rate) について | 5 V/us |
| 利益 利益 | 1V/Vから1000V/V |
| 3dB帯域幅 | 1 MHz |
| 最大入力抵抗 | 1000Mohm |
記述
計器増幅器 1回路 16-CDIP サイド 溶接
INSTアンプ シングル 18V 16ピン SBCDIPチューブ
計測器 増幅器 IC PREC
