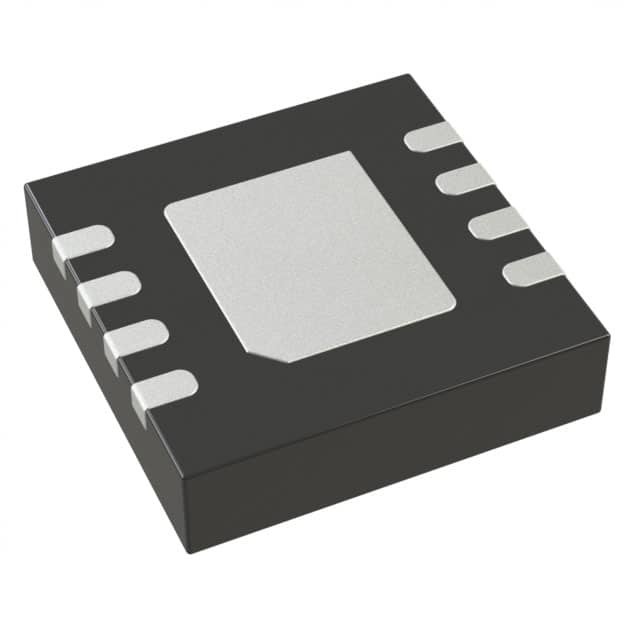

AD8137YCPZ-REEL7 IC OPAMP DIFF 1 CIRCUIT 8LFCSP アナログデバイス インク
| ブランド名 | Analog Devices Inc. |
|---|---|
| モデル番号 | AD8137YCPZ-REEL7 |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | アンチステティックバッグと紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| アンプのタイプ | 差動 | 回路数 | 1 |
|---|---|---|---|
| 出力型 | 差動、柵に柵 | スルーレート | 450V/µs |
| 利益帯域幅プロダクト | - | -3db帯域幅 | 110のMHz |
| 現在-入れられたバイアス | 500 nA | 電圧-入れられたオフセット | 700 µV |
| 現在-供給 | 3.2mA | 現在-出力/チャネル | 20 mA |
| 電圧-供給のスパン（分） | 2.7 V | 電圧-供給のスパン（最高） | 12ボルト |
| 動作温度 | -40°C | 125°C | マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-WFDFN露出パッド、CSP | 供給者のデバイスパッケージ | 8-LFCSP （3x3） |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| AD8137YCPZ-REEL7 | IC OPAMP DIFF 1 CIRCUIT 8LFCSP | |
| ADA4899-1YCPZ-R7 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| ADA4622-2ACPZ-R7 | IC OPAMP JFET 2 CIRCUIT 8LFCSP | |
| ADA4817-1ACPZ-R7 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8139ACPZ-REEL7 | IC OPAMP DIFF 1 CIRCUIT 8LFCSP | |
| ADA4627-1ACPZ-R7 | IC OPAMP JFET 1 CIRCUIT 8LFCSP | |
| AD8139ACPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 8LFCSP | |
| AD8137WYCPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 8LFCSP | |
| ADA4637-1ACPZ-R2 | IC OPAMP JFET 1 CIRCUIT 8LFCSP | |
| AD8661ACPZ-REEL7 | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| ADA4051-2ACPZ-R7 | IC OPAMP ZERO-DRIFT 2CIRC 8LFCSP | |
| AD8000YCPZ-REEL7 | IC OPAMP CFA 1 CIRCUIT 8LFCSP | |
| ADA4637-1ACPZ-R7 | IC OPAMP JFET 1 CIRCUIT 8LFCSP | |
| AD8663ACPZ-REEL7 | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| AD8045ACPZ-R2 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| ADA4857-1YCPZ-R7 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8045ACPZ-REEL7 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| ADA4850-1YCPZ-RL7 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8597ACPZ-REEL7 | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| ADA4857-1YCPZ-RL | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8000YCPZ-REEL | IC OPAMP CFA 1 CIRCUIT 8LFCSP | |
| ADA4622-2ACPZ-RL | IC OPAMP JFET 2 CIRCUIT 8LFCSP | |
| AD8597ACPZ-REEL | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| ADA4817-1ACPZ-RL | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| ADA4637-1ACPZ-RL | IC OPAMP JFET 1 CIRCUIT 8LFCSP | |
| ADA4627-1ACPZ-RL | IC OPAMP JFET 1 CIRCUIT 8LFCSP | |
| AD8139ACPZ-REEL | IC OPAMP DIFF 1 CIRCUIT 8LFCSP | |
| AD8000YCPZ-R2 | IC OPAMP CFA 1 CIRCUIT 8LFCSP | |
| ADA4850-1YCPZ-R2 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8045ACP-R2 | IC OPAMP VF ULDIST LN 8LFCSP | |
| AD8045ACPZ-REEL | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8139ACP-R2 | IC AMP DIFF R-R LN LDIST 8LFCSP | |
| AD8137YCPZ-REEL | IC OPAMP DIFF 1 CIRCUIT 8LFCSP | |
| AD8137YCP-R2 | IC AMP DIFF R-R LP 20MA 8LFCSP | |
| ADA4850-1YCPZ-RL | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8045ACP-REEL7 | IC OPAMP VF ULDIST LN 8LFCSP | |
| AD8139ACP-REEL7 | IC AMP DIFF R-R LN LDIST 8LFCSP | |
| AD8137YCP-REEL7 | IC AMP DIFF R-R LP 20MA 8LFCSP | |
| AD8661ACPZ-REEL | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| ADA4899-1YCPZ-RL | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8663ACPZ-REEL | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| AD8597ACPZ-R2 | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| ADA4627-1ACPZ-R2 | IC OPAMP JFET 1 CIRCUIT 8LFCSP | |
| AD8661ACPZ-R2 | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| AD8663ACPZ-R2 | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| ADA4051-2ACPZ-RL | IC OPAMP ZERO-DRIFT 2CIRC 8LFCSP | |
| ADA4051-2ACPZ-R2 | IC OPAMP ZERO-DRIFT 2CIRC 8LFCSP | |
| AD8137YCPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 8LFCSP | |
| ADA4899-1YCPZ-R2 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| ADA4817-1ACPZ-R2 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| ADA4857-1YCPZ-R2 | IC OPAMP VFB 1 CIRCUIT 8LFCSP |
製品の説明
製品詳細
一般的な記述
AD8137は低コストの差点ドライバで,電源とコストに敏感なシステムで12ビットADCを運転するのに理想的です. AD8137は適用が簡単です.そして,その内部共通モードフィードバックアーキテクチャは,その出力共通モード電圧を1ピンの電圧によって制御することを可能にします.内部フィードバックループは,本質的にバランスのとれた出力だけでなく,偶数順序の調和歪み製品の抑制も提供します.AD8137によって完全に微分および単端から微分への増幅構成が容易に実現されます.4つのレジスタからなる外部フィードバックネットワークがアンプの閉ループ増幅を決定する. 低電源アプリケーションでは,オフパワー機能が有益である.AD8137は,アナログデバイスの独占的な第2世代のXFCBプロセスで製造されており,非常に低電力消費で高い性能を達成することができます.
AD8137は,小型8鉛SOICパッケージと3mm×3mmLFCSPで入手可能である.それは−40°Cから+125°Cの拡張された産業温度範囲で動作するように評価されている.
特徴
完全差分非常低電源で 停電機能
2.6 mA 静止電流 @ 5 V
停電状態で 450 μA @ 5 V
高速
110 MHz の大信号 3 dB 帯域幅 @ G = 1
450 V/μs スローレート
12 ビット SFDR 性能 @ 500 kHz
急速な安定時間: 100 ns から 0.02%
低入力オフセット電圧: ±2.6 mV 最大
低入力オフセット電流:最大0.45 μA
入力と出力の差
差分から差分へまたは単端から差分へ
操作
鉄道から鉄道への出力
調節可能な出力コンモンモード電圧
外部調節可能な増幅
供給電圧の範囲は広い:2.7Vから12V
小型のSOICパッケージで入手可能
応用
12 ビット ADC ドライバ
携帯機器
バッテリー駆動アプリケーション
単端から微分変換機
異なるアクティブフィルター
ビデオ増幅器
レベルシフト機
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | アナログデバイス |
| 製品カテゴリー | 機器増幅器 |
| シリーズ | AD8137 |
| 製品 | 違い増幅器 |
| パッケージ | リール |
| マウントスタイル | SMD/SMT |
| チャンネル数 | 1 チャンネル |
| 決済時間 | 100 ns |
| 最大動作温度 | + 125 C |
| 動作温度範囲 | - 40°C |
| 稼働供給電流 | 3.2 mA |
| 供給電圧最大 | 11V |
| 供給電圧-分 | 3V |
| パッケージケース | LFCSP-8 |
| Ib 入力バイアス電流 | 1.1 uA |
| ボス・インプット・オフセット・電圧 | 11 mV |
| PSRR 電源供給拒否比 | 91 dB |
| チャンネルごとに出力電流 | 20mA |
| CMRR-共通モード拒絶比 | 66 dB |
| GBP-Gain-Bandwidth-Product (GBP-Gain-Bandwidth-Product) について | 110 MHz |
| SR-Slew-Rate (SR-Slow-Rate) について | 450V/us |
| 利益 利益 | 1 V/V |
| 最大入力抵抗 | 400キロオム |
機能的に互換性のある部品
形式 パッケージ 機能互換性のある部品
| 製造者 パーツ# | 記述 | 製造者 | 比較する |
| AD8137YCP-REEL7 増幅器回路 |
OP-AMP,2600uV OFFSET-MAX,DSO8,3×3MM,LFCSP-8 | ロチェスター・エレクトロニクス | AD8137YCPZ-REEL7 対 AD8137YCP-REEL7 |
| AD8137YCP-REEL 増幅器回路 |
IC OP-AMP,2600 uV OFFSET-MAX,PDSO8,3 X 3 MM,LFCSP-8,オペレーションアンプ | アナログ・デバイスズ | AD8137YCPZ-REEL7 vs AD8137YCP-REEL |
| AD8137YCP-R2 増幅器回路 |
OP-AMP,2600uV OFFSET-MAX,DSO8,3×3MM,LFCSP-8 | ロチェスター・エレクトロニクス | AD8137YCPZ-REEL7 対 AD8137YCP-R2 |
| AD8137YCPZ-R2 増幅器回路 |
OP-AMP,2600uV OFFSET-MAX,PDSO8,3×3MM,ROHS対応,LFCSP-8 | ロチェスター・エレクトロニクス | AD8137YCPZ-REEL7 対 AD8137YCPZ-R2 |
記述
ディフェリエンシャルアンプ 1回路ディフェリエンシャル,レールツーレール 8-LFCSP-WD (3x3)
SPアンプ DIFFアンプ シングル R-R O/P ¥6V/12V オートモーティブ 8ピン LFCSP EP T/R
違い増幅器 低電源ADCDVR
