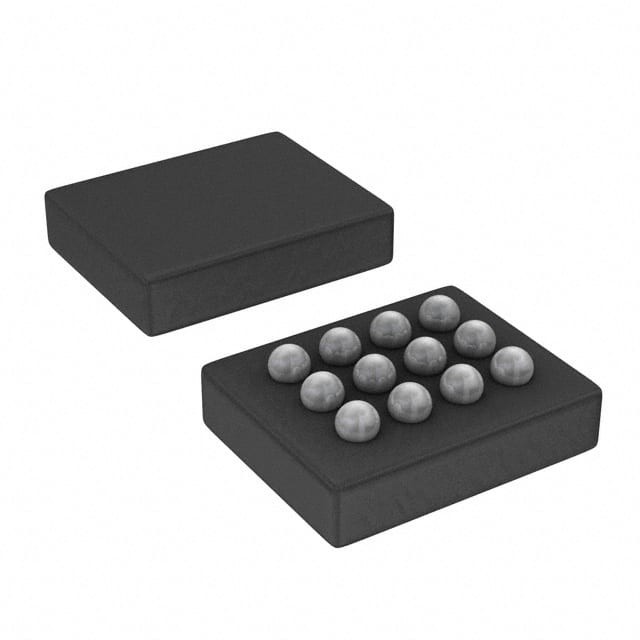

TPS63050YFFR IC REG BCK BST ADJ 500MA 12DSBGA テキサス・インストルメント

試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x機能 | 増大する/軽減する | 出力構成 | ポジティブ |
---|---|---|---|
地勢学 | 木びき台倍力 | 出力型 | 調節可能 |
出力の数 | 1 | 入る電圧- (分) | 2.5V |
電圧 - 入力 (最大) | 5.5V | 電圧 - 出力 (分/固定) | 2.5V |
電圧 - 出力 (最大) | 5.5V | 電流 - 出力 | 500mA |
頻度-切換え | 2.5MHz | 同期整流器 | そうだ |
動作温度 | -40°C ~ 85°C (TA) | マウントタイプ | 表面マウント |
パッケージ/ケース | 12-UFBGA、DSBGA | 供給者のデバイスパッケージ | 12-DSBGA |
Part Number | Description | |
---|---|---|
TPS63050YFFR | IC REG BCK BST ADJ 500MA 12DSBGA | |
TPS63051YFFT | IC REG BCK BST 3.3V 12DSBGA | |
TPS63051YFFR | IC REG BCK BST 3.3V 12DSBGA | |
TPS63050YFFT | IC REG BCK BST ADJ 500MA 12DSBGA | |
TPS62353YZGT | IC REG BUCK ADJ/PROG 12DSBGA | |
TPS62356YZGT | IC REG BUCK ADJ/PROG 1A 12DSBGA | |
TPS62353YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
TPS62350YZGT | IC REG BUCK ADJ/PROG 12DSBGA | |
TPS62350YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
TPS62352YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
TPS62354YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
TPS62356YZGR | IC REG BUCK ADJ/PROG 1A 12DSBGA | |
TPS62000YEGT | IC REG BUCK ADJ 600MA 12DSBGA | |
TPS62000YZGT | IC REG BUCK ADJ 600MA 12DSBGA | |
TPS62351YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
TPS62351YZGT | IC REG BUCK ADJ/PROG 12DSBGA | |
TPS62000YEGR | IC REG BUCK ADJ 600MA 12DSBGA | |
TPS62000YZGR | IC REG BUCK ADJ 600MA 12DSBGA | |
TPS62352YZGT | IC REG BUCK ADJ/PROG 12DSBGA | |
TPS62354YZGT | IC REG BUCK ADJ/PROG 12DSBGA |
製品詳細
記述
TPS6305x型デバイスは,高効率で低静電ブックブースト変換機で,入力電圧が出力より高または低いアプリケーションに適しています.
連続出力電流はブーストモードでは500mA,バックモードでは1Aまで上昇する.スイッチにおける最大平均電流は1Aの典型的な値に制限されている.TPS6305xファミリーデバイスは,入力電圧に応じてバックまたはブーストモードの間を自動的に切り替えて,入力電圧範囲全体で出力電圧を調節します.,モード間のシームレスな移行を保証する.
バックブースト変換器は,最大効率を得るため,同期直線を使用する固定周波数,パルス幅調節 (PWM) コントローラーに基づいています.変換機は,全負荷電流範囲で高効率を維持するために電力を節約モードに入ります..
PFM/PWMピンは,ユーザが自動PFM/PWMモード操作と強制PWM操作のどちらかを選択できるようにする.PWMモードでは,通常2.5MHzの固定周波数が使用される.出力電圧は,外部のレジスタンスディバイダーを使用してプログラムすることができます,またはチップに内部に固定されている.電池の消耗を最小限にするためにコンバータを無効にすることができます.シャットダウン中に,負荷は電池から切り離されます.デバイスは12ピンDSBGAと12ピンホットロードパッケージにパッケージされています.
特徴
• 本物のバックまたはブーストとバックとブーストモードの間のシームレスな移行
• 2.5Vから5.5Vの入力電圧範囲
連続出力電流:VIN ≥ 2.5V,VOUT = 3.3V
• 調節可能および固定出力電圧バージョン
推進モードでは効率が90%以上,バックモードでは効率が95%以上
• 2.5MHz 典型的な切り替え周波数
• 調整可能な平均入力電流制限
• 調整可能なソフト・スタート時間
装置の静止電流 < 60 μA
自動省エネモードまたは強制PWMモード
• シャットダウン中に負荷を切り離す
• 超高温 防護
• 小さい1.6mm x 1.2mm,12ピンWCSPと2.5mm x 2.5mmの12ピンHotRodTM QFNパッケージ
• 以下の方法でカスタムデザインを作成します.
WEBENCH® パワー デザイナー
WEBENCH® パワー デザイナー
申請
• 携帯電話 と スマート 携帯電話
• PC タブレット
•PCやスマートフォン用アクセサリー
• バッテリー駆動アプリケーション
• スマート・グリッド/スマート・メーター
仕様
属性 | 属性値 |
---|---|
製造者 | テキサス・インストラクション |
製品カテゴリー | DCスイッチレギュレーター |
シリーズ | TPS63050 |
タイプ | 電圧変換機 |
パッケージ | 代替包装 |
マウントスタイル | SMD/SMT |
動作温度範囲 | -40°Cから+85°C |
パッケージケース | 12-UFBGA,DSBGA |
動作温度 | -40°C ~ 85°C (TA) |
マウントタイプ | 表面マウント |
出力型 | 調節可能 |
機能 | ステップアップ/ステップダウン |
供給者 デバイス パッケージ | 12-DSBGA |
出力数 | 1 出力 |
トポロジー | バック・ブースト |
周波数交換 | 2.5MHz |
電流出力 | 500mA |
出力設定 | ポジティブ |
出力電圧 | 2.5V |
電圧出力最大 | 5.5V |
シンクロン直線器 | そうだ |
電圧入力分 | 2.5V |
電圧入力最大 | 5.5V |
最大動作温度 | + 85C |
動作温度範囲 | - 40°C |
出力電圧 | 2.5Vから5.5V |
入力電圧 | 2.5Vから5.5V |
入力電圧-MAX | 5.5V |
出力電流 | 500mA |
スイッチング周波数 | 2.5 MHz |
入力電圧-MIN | 2.5V |
パッケージケース | DSBGA-12 |
製造者 パーツ# | 記述 | 製造者 | 比較する |
TPS63050YFFT 電源回路 |
TPS6305x 1Aスイッチと調節可能なソフトスタート付きシングルインダクターバックブースト 12-DSBGA -40〜85 | テキサス・インストラクション | TPS63050YFFR vs TPS63050YFFT |
