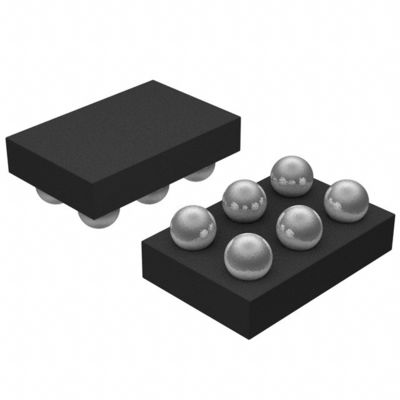

ADP2138ACBZ-1.8-R7 IC REG BUCK 1.8V 800MA 6WLCSP アナログデバイス インク
| ブランド名 | Analog Devices Inc. |
|---|---|
| モデル番号 | ADP2138ACBZ-1.8-R7 試聴する |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | アンチステティックバッグと紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 機能 | ステップダウン | 出力構成 | ポジティブ |
|---|---|---|---|
| 地勢学 | 木びき台 | 出力型 | 固定 |
| 出力の数 | 1 | 入る電圧- （分） | 2.3V |
| 電圧 - 入力 (最大) | 5.5V | 電圧 - 出力 (分/固定) | 1.8V |
| 電圧 - 出力 (最大) | - | 電流 - 出力 | 800mA |
| 頻度-切換え | 3MHZ | 同期整流器 | そうだ |
| 動作温度 | -40°C ~ 85°C (TA) | マウントタイプ | 表面マウント |
| パッケージ/ケース | 6-UFBGA、WLCSP | 供給者のデバイスパッケージ | 6-WLCSP (1.03x1.50) |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| ADP2138ACBZ-1.8-R7 | IC REG BUCK 1.8V 800MA 6WLCSP | |
| ADP2138ACBZ-1.0-R7 | IC REG BUCK 1V 800MA 6WLCSP | |
| ADP2138ACBZ-0.8-R7 | IC REG BUCK 0.8V 800MA 6WLCSP | |
| ADP2138ACBZ-3.3-R7 | IC REG BUCK 3.3V 800MA 6WLCSP | |
| ADP2139ACBZ-0.8-R7 | IC REG BUCK 0.8V 800MA 6WLCSP | |
| ADP2139ACBZ-1.8-R7 | IC REG BUCK 1.8V 800MA 6WLCSP | |
| ADP2147ACBZ-110-R7 | IC REG BUCK PROG 800MA 6WLCSP | |
| ADP2147ACBZ-130-R7 | IC REG BUCK PROG 800MA 6WLCSP | |
| ADP2147ACBZ-150-R7 | IC REG BUCK PROG 800MA 6WLCSP | |
| ADP2147ACBZ-170-R7 | IC REG BUCK PROG 800MA 6WLCSP | |
| ADP2138ACBZ-1.2-R7 | IC REG BUCK 1.2V 800MA 6WLCSP | |
| ADP2139ACBZ-1.2-R7 | IC REG BUCK 1.2V 800MA 6WLCSP | |
| ADP2138ACBZ-1.5-R7 | IC REG BUCK 1.5V 800MA 6WLCSP | |
| ADP2138ACBZ-2.5-R7 | IC REG BUCK 2.5V 800MA 6WLCSP | |
| ADP2138ACBZ-2.8-R7 | IC REG BUCK 2.8V 800MA 6WLCSP | |
| ADP2138ACBZ-3.0-R7 | IC REG BUCK 3V 800MA 6WLCSP | |
| ADP2139ACBZ-1.0-R7 | IC REG BUCK 1V 800MA 6WLCSP | |
| ADP2139ACBZ-1.5-R7 | IC REG BUCK 1.5V 800MA 6WLCSP | |
| ADP2139ACBZ-2.5-R7 | IC REG BUCK 2.5V 800MA 6WLCSP | |
| ADP2139ACBZ-2.8-R7 | IC REG BUCK 2.8V 800MA 6WLCSP | |
| ADP2139ACBZ-3.0-R7 | IC REG BUCK 3V 800MA 6WLCSP | |
| ADP2139ACBZ-3.3-R7 | IC REG BUCK 3.3V 800MA 6WLCSP |
製品の説明
製品詳細
一般的な説明
ADP2164は,コンパクトな4mm×4mm LFCSPパッケージの4A,同期,ステップダウン,DC-to-dcレギュレーターです.レギュレーターは電流モードを使用します.恒常周波パルス幅調節 (PWM) コントロール・スキーム,優れた安定性と一時応答.
特徴
4 連続出力43mΩと29mΩの統合FET
±1.5% の出力精度
入力電圧範囲:2.7Vから6.5V
出力電圧:0.6VからVIN
スイッチング周波数
固定周波数: 600 kHz または 1.2 MHz
調節可能な周波数:500kHzから1.4MHz
500kHzから1.4MHzまで同期可能
選択可能な同期相位シフト:0°または180°
現在のモードアーキテクチャ
精度入力を有効にする
パワー良い出力
電圧追跡入力
統合されたソフトスタート
内部補償
前充電出力に起動
UVLO,OVP,OCP,および熱停止
16鉛,4mm × 4mm LFCSPパッケージで入手可能
ADIsimPowerTM 設計ツールによってサポートされています
応用
負荷点変換通信・ネットワーク機器
産業と計測機器
消費電子機器
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | アナログデバイス |
| 製品カテゴリー | DCスイッチレギュレーター |
| シリーズ | ADP2138 |
| タイプ | 降りろ |
| パッケージ | 代替包装 |
| 単位重量 | 0.002328オンス |
| マウントスタイル | SMD/SMT |
| パッケージケース | 6UFBGA,WLCSP |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| 出力型 | 固定 |
| 機能 | ステップダウン |
| 供給者 デバイス パッケージ | 6-WLCSP (1.03x1.50) |
| 出力数 | 1 出力 |
| トポロジー | バック |
| 周波数交換 | 3MHz |
| 電流出力 | 800mA |
| 出力設定 | ポジティブ |
| 出力電圧 | 1.8V |
| 電圧出力最大 | - |
| シンクロン直線器 | そうだ |
| 電圧入力分 | 2.3V |
| 電圧入力最大 | 5.5V |
| 最大動作温度 | + 85C |
| 動作温度範囲 | - 40°C |
| 出力電圧 | 1.8V |
| 入力電圧-MAX | 5.5V |
| 出力電流 | 800 mA |
| スイッチング周波数 | 3MHz |
| 入力電圧-MIN | 2.3V |
| 負荷規制 | - 0.95 %/A |
| パッケージケース | WLCSP-6 |
記述
バックスイッチングレギュレーターIC ポジティブ固定1.8V 1出力800mA 6-UFBGA,WLCSP
コンボ DC-DC 2.3V から 5.5V ステップダウン シングルアウト 1.8V 0.8A 6ピン WLCSP T/R
電圧調節器 - スイッチング調節器 コンパクト 800mA 3MHz ステップダウン
