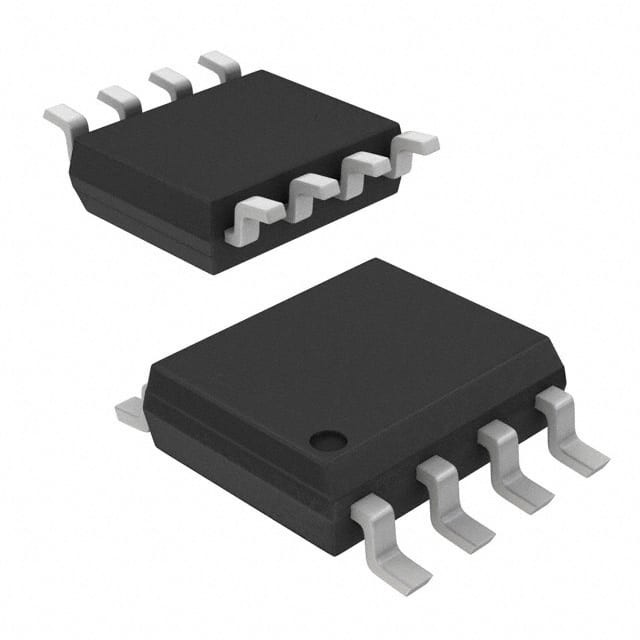

ICL7660CBAZ-T IC REG CHARG PUMP INV 45MA 8SOIC レネサス・エレクトロニクス・アメリカ・インク
| ブランド名 | Renesas Electronics America Inc |
|---|---|
| モデル番号 | ICL7660CBAZ-T |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | アンチステティックバッグと紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 機能 | Ratiometric | 出力構成 | 肯定的か否定的 |
|---|---|---|---|
| 地勢学 | チャージポンプ | 出力型 | 固定 |
| 出力の数 | 1 | 入る電圧- （分） | 1.5V |
| 電圧 - 入力 (最大) | 10V | 電圧 - 出力 (分/固定) | -Vin、2Vin |
| 電圧 - 出力 (最大) | - | 電流 - 出力 | 45mA |
| 頻度-切換え | 10kHz | 同期整流器 | 違う |
| 動作温度 | 0°C~70°C (TA) | マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) | 供給者のデバイスパッケージ | 8-SOIC |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| ICL7660CBAZ-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660ACBAZA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBAZ | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SIBAZT | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBAZA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660ACBAZA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SIBAZ | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBAZA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SCBAZ | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660AIBAZA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660AIBAZA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SCBAZ-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SCBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SIBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660AIBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660ACBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660ACBA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660AIBA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SCBA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SIBAT | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ISL9110SIINZ-T | IC REG BUCK BOOST 20WLCSP | |
| ISL9110SIIAZ-T | IC REG BUCK BOOST 20WLCSP |
製品の説明
製品詳細
Intersil ICL7660とICL7660Aは,これまで利用可能なデバイスに比べてユニークな性能優位性を提供する単一型CMOS電源回路である.ICL7660は,入力範囲で正から負への電圧変換を実行 +1.5Vから+10.0Vで,補完的な出力電圧が -1.5Vから -10.0Vで,ICL7660Aは, +1.5Vから +12の入力範囲で同じ変換を行う.0V で,補完的な出力電圧が -1.5Vから-12.0V. 充電ポンプと充電容器の機能のために,非批判的外部コンデンサが2つのみ必要である.ICL7660とICL7660Aは,電圧倍数として機能するために接続され, +18までの出力電圧を生成することができます.6V +10Vの入力.
特徴
+5V論理電源を±5V電源に単純に変換する単純電圧倍数 (VOUT= (-) nVIN)
• 典型的なオープン・サーキット・電圧変換効率99.9%
• 通常の電力の効率は98%
• 広範囲の稼働電圧
- ICL7660 について . . . . . . . . . . . . . . . . . . . . . . . . 1.5Vから10.0V
- ICL7660A . . . . . . . . . . . . . . . . . . . . . . . 1.5Vから12.0V
• ICL7660A 100% 3V でテスト
• 簡単に使用できる - 外部の非重要な受動部品2つしか使用できません
• 全温度と電圧範囲に外ダイオードがない
•Pbフリープラスアネール (RoHS対応)
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | レネサス |
| 製品カテゴリー | DCスイッチレギュレーター |
| シリーズ | ICL7660 |
| タイプ | 充電ポンプ |
| パッケージ | 代替包装 |
| 単位重量 | 0.019048オンス |
| マウントスタイル | SMD/SMT |
| パッケージケース | 8-SOIC (0.154",3.90mm 幅) |
| 動作温度 | 0°C~70°C (TA) |
| マウントタイプ | 表面マウント |
| 出力型 | 固定 |
| 機能 | ラチオメトリック |
| 供給者 デバイス パッケージ | 8-SOIC |
| 出力数 | 1 出力 |
| トポロジー | 充電ポンプ |
| 周波数交換 | 10kHz |
| 電流出力 | 45mA |
| 出力設定 | ポジティブ か ネガティブ |
| 出力電圧 | - 2Vイン, 2Vイン |
| 電圧出力最大 | - |
| シンクロン直線器 | 違う |
| 電圧入力分 | 1.5V |
| 電圧入力最大 | 10V |
| 最大動作温度 | +70°C |
| 動作温度範囲 | 0 C |
| 出力電圧 | - 1.5Vから - 10V 18.6V |
| 出力電流 | 45mA |
| パッケージケース | SOIC-8 |
記述
充電ポンプスイッチングレギュレーターIC ポジティブまたはネガティブ 固定 -Vin, 2Vin 1 出力 45mA 8-SOIC (0.154", 3.90mm 幅)
充電ポンプ INV/STPUP/STPDN -1.5Vから -10V/18.6V 45mA 8-Pin SOIC N T/R
電圧調節器 - スイッチ調節器 CMOS VAGE CNVRTR COM
