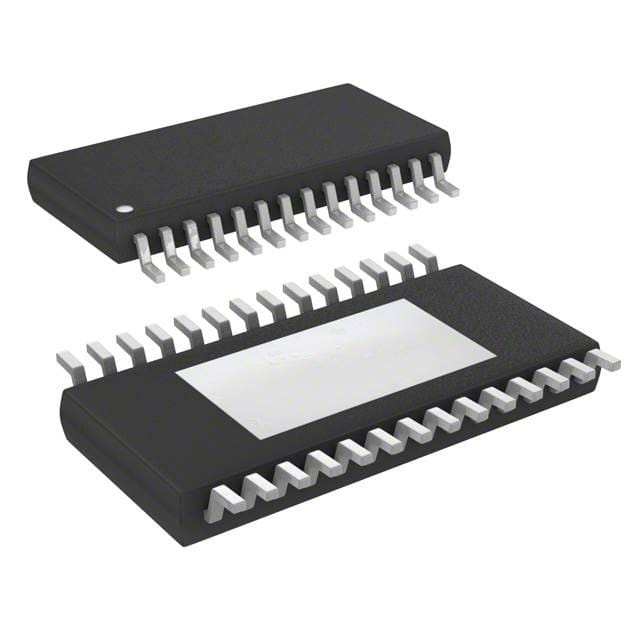

MAX1945REUI+ IC REG BUCK ADJ/PROG 6A 28TSSOP アナログデバイス株式会社/マキシム統合

  • MAX1945REUI+ IC REG BUCK ADJ/PROG 6A 28TSSOP Analog Devices Inc./Maxim Integrated
ブランド名 Analog Devices Inc./Maxim Integrated
モデル番号 MAX1945REUI+
最小注文数量 1
価格 Based on current price
パッケージの詳細 アンチステティックバッグと紙箱
受渡し時間 3~5 営業日
支払条件 T/T
供給の能力 ストック

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
機能 降圧 出力構成 ポジティブ
地勢学 木びき台 出力型 調節可能（プログラム可能）
出力の数 1 入る電圧- （分） 2.6V
電圧 - 入力 (最大) 5.5V 電圧 - 出力 (分/固定) 0.8V (1.8V,2.5V)
電圧 - 出力 (最大) 4.68V 電流 - 出力 6A
頻度-切換え 400kHz~1.2MHz 同期整流器 違う
動作温度 -40°C ~ 85°C (TA) マウントタイプ 表面マウント
パッケージ/ケース 28-TSSOP （0.173"、4.40mmの幅）露出されたパッド 供給者のデバイスパッケージ 28-TSSOP-EP
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
Part Number Description
MAX1945REUI+ IC REG BUCK ADJ/PROG 6A 28TSSOP
NCP1592PAR2G IC REG BUCK ADJ 6A 28TSSOP
EL7566DREZ IC REG BUCK ADJ 6A 28HTSSOP
MAX1709EUI+ IC REG BST ADJ/PROG 7.5A 28TSSOP
MAX1709EUI+T IC REG BST ADJ/PROG 7.5A 28TSSOP
MAX1945REUI+T IC REG BUCK ADJ/PROG 6A 28TSSOP
EL7554IREZ IC REG BUCK ADJ 4A 28HTSSOP
EL7566AIREZ IC REG BUCK ADJ 6A 28HTSSOP
EL7554IRE IC REG BUCK ADJ 4A 28HTSSOP
EL7564CRE IC REG BUCK ADJ 4A 28HTSSOP
EL7566DRE IC REG BUCK ADJ 6A 28HTSSOP
EL7554IRE-T13 IC REG BUCK ADJ 4A 28HTSSOP
EL7554IRE-T7 IC REG BUCK ADJ 4A 28HTSSOP
EL7554IREZ-T13 IC REG BUCK ADJ 4A 28HTSSOP
EL7554IREZ-T7 IC REG BUCK ADJ 4A 28HTSSOP
EL7566AIREZ-T13 IC REG BUCK ADJ 6A 28HTSSOP
EL7566AIREZ-T7 IC REG BUCK ADJ 6A 28HTSSOP
EL7566DRE-T13 IC REG BUCK ADJ 6A 28HTSSOP
EL7566DRE-T7 IC REG BUCK ADJ 6A 28HTSSOP
EL7566DREZ-T13 IC REG BUCK ADJ 6A 28HTSSOP
EL7566DREZ-T7 IC REG BUCK ADJ 6A 28HTSSOP
MAX1945SEUI+ IC REG BUCK ADJ/PROG 6A 28TSSOP
MAX1945SEUI+T IC REG BUCK ADJ/PROG 6A 28TSSOP
EL7563CREZ IC REG BUCK ADJ 4A 28HTSSOP
EL7564CREZ IC REG BUCK ADJ 4A 28HTSSOP
EL7563CREZ-T7 IC REG BUCK ADJ 4A 28HTSSOP
EL7564CREZ-T7 IC REG BUCK ADJ 4A 28HTSSOP
EL7564CREZ-T13 IC REG BUCK ADJ 4A 28HTSSOP
EL7563CREZ-T13 IC REG BUCK ADJ 4A 28HTSSOP
メッセージ
Part Number Description
製品の説明

製品詳細

一般説明

MAX1945R/MAX1945S高効率のパルス幅調節 (PWM) スイッチングレギュレーターは,最大6Aの出力電流を供給する.デバイスは2,6Vから5Vの入力電源範囲から動作する.選択可能な出力電圧を1.8V,2.5V,および電源電圧の0.8Vから85%までの調節可能な出力電圧.

特徴

* 6A PWM ステップダウンレギュレーター 95% 効率
* 1MHz/500kHz 小型の外部部品の切り替え
* 0.76in2 コンプリート 6A 調節器足跡
* 外部部品 高度 <3mm
* 負荷,線,温度に対する出力精度 ±1%
*2.6Vから5.5Vの電源で動作する
* VCC で 3.3V/5V で 2.5V 入力から動作する
* 1.8Vまたは2.5Vのプリセット出力
* 0.8V から 85% までの 調節可能な出力
* ストレージマージン: ±4% (MAX1945R) または ±9% (MAX1945S)
* 外部時計に同期する
* SYNCOUT は 180 度 の 異相 時計 出力 を 提供 し ます
* 完全セラミックまたは電解電容器設計

申請

低電圧,高密度分散電源
ASIC,CPU,DSPコア電圧
RAM 電源
基地局,通信,ネットワーク機器の電源
サーバーとノートPCの電源

仕様

属性 属性値
製造者 マキシム 統合
製品カテゴリー DCスイッチレギュレーター
シリーズ MAX1945R
タイプ 電圧変換機
パッケージ チューブ代替包装
マウントスタイル SMD/SMT
パッケージケース 28-TSSOP (0.173",4.40mm 幅) 露出パッド
動作温度 -40°C ~ 85°C (TA)
マウントタイプ 表面マウント
出力型 調整可能 (プログラム可能)
機能 ステップダウン
供給者 デバイス パッケージ 28TSSOP-EP
出力数 1 出力
トポロジー バック
周波数交換 400kHz~1.2MHz
電流出力 6A
出力設定 ポジティブ
出力電圧 0.8V (1.8V,2.5V)
電圧出力最大 4.68V
シンクロン直線器 違う
電圧入力分 2.6V
電圧入力最大 5.5V
最大動作温度 + 85C
動作温度範囲 - 40°C
出力電圧 1.8Vから2.5V
入力電圧-MAX 5.5V
出力電流 6A
スイッチング周波数 1 MHz
入力電圧-MIN 2.6V
パート#アリアス MAX1945R
パッケージケース TSSOP-EP-28

機能的に互換性のある部品

形式 パッケージ 機能互換性のある部品

製造者 パーツ# 記述 製造者 比較する
MAX1945REUI-T
電源回路		 スイッチングレギュレーター,電流モード, 9A, 1200kHz スイッチング周波数最大, BICMOS, PDSO28, 4.40 MM, MO-153AET, TSSOP-28 マキシム 統合製品 MAX1945REUI+ vs MAX1945REUI-T
マックス1945REUI
電源回路		 スイッチングレギュレーター,電流モード, 9A, 1200kHz スイッチング周波数最大, BICMOS, PDSO28, 4.40 MM, MO-153AET, TSSOP-28 マキシム 統合製品 MAX1945REUI+ と MAX1945REUI
MAX1945REUI+T
電源回路		 スイッチングレギュレーター,電流モード, 9A, 1200kHz スイッチングフレークマックス, BICMOS, PDSO28, 4.40 MM, EXPOSED PAD, TSSOP-28 マキシム 統合製品 MAX1945REUI+対MAX1945REUI+T

記述

バック・スイッチング・レギュレーターIC ポジティブ調整可能 (プログラム可能) 0.8V (1.8V,2.5V) 1出力 6A 28-TSSOP (0.173",4.40mm 幅) 露出パッド
電圧調節器 - スイッチング調節器 1MHz 1% 6A ステップダウン PWM
