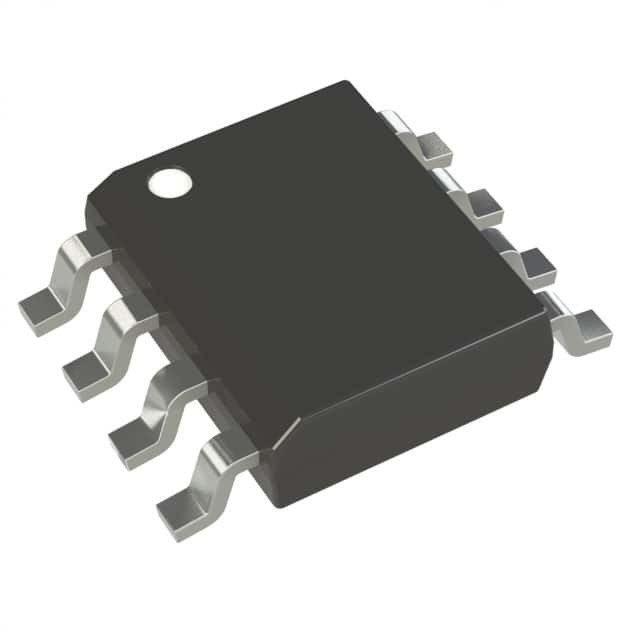

TC7662BCOA713 IC REG CHARG PUMP INV 20MA 8SOICマイクロチップ技術
| ブランド名 | Microchip Technology |
|---|---|
| モデル番号 | TC7662BCOA713 |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | アンチステティックバッグと紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 機能 | Ratiometric | 出力構成 | 肯定的か否定的 |
|---|---|---|---|
| 地勢学 | チャージポンプ | 出力型 | 固定 |
| 出力の数 | 1 | 入る電圧- （分） | 1.5V |
| 電圧 - 入力 (最大) | 15V | 電圧 - 出力 (分/固定) | -Vin、2Vin |
| 電圧 - 出力 (最大) | - | 電流 - 出力 | 20mA |
| 頻度-切換え | 10kHz | 35kHz | 同期整流器 | 違う |
| 動作温度 | 0°C~70°C (TA) | マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) | 供給者のデバイスパッケージ | 8-SOIC |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| TC7662BCOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7662BEOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7662BEOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660SEOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660HEOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660COA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC1044SEOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660HEOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC682EOA | IC REG CHARG PUMP INV 10MA 8SOIC | |
| TC7660SCOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC682EOA713 | IC REG CHARG PUMP INV 10MA 8SOIC | |
| TC7660SEOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660SCOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC1044SCOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660EOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC1044SEOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660COA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660EOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7662BCOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660HCOA | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC1044SCOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC7660HCOA713 | IC REG CHARG PUMP INV 20MA 8SOIC | |
| TC682COA | IC REG CHARG PUMP INV 10MA 8SOIC | |
| TC682COA713 | IC REG CHARG PUMP INV 10MA 8SOIC | |
| TC1121EOA | IC REG CHARGE PUMP INV 8SOIC | |
| TC1121COA | IC REG CHARGE PUMP INV 8SOIC | |
| TCM680EOA | IC REG CHARGE PUMP INV DL 8SOIC | |
| TCM680COA | IC REG CHARGE PUMP INV DL 8SOIC | |
| TC1121EOA713 | IC REG CHARGE PUMP INV 8SOIC | |
| TC1121COA713 | IC REG CHARGE PUMP INV 8SOIC |
製品の説明
製品詳細
一般的な説明
TC7662Bは,業界標準のTC7660充電ポンプ電圧変換器のピン対応アップグレードである. +1.5Vから +15Vの入力を対応する1に変換する.低コストのコンデンサが2つしか使わない5~15V出力誘導体とその関連コスト,サイズ,EMIを排除する.搭載オシレーターは,名値周波数10kHzで動作する.Pin 1をV+に接続すると周波数が35kHzに増加し,より小さな外部コンデンサータを使用することができる.10kHz以下での動作 (低電流アプリケーションでは) は,OSCから外部コンデンサを地上に接続することによっても可能である (ピン1が開いている場合).
TC7662Bは,8ピンDIPと8ピン小輪郭 (SO) パッケージの両方で,商業用および拡張温度範囲で提供されています.
特徴
■ 広範囲の稼働電圧: 1.5V から 15V■ 高周波のスイッチング用のブーストピン (Pin 1)
■ 高効率 96%
■ 簡単 に 使える 重要 な もの で は ない 2 つの 外部 の 消極 部品 だけ が 必要 です
■ 産業標準ICL7660および他の二次源装置の直接代替の改善
応用
■ +5V から ±5V の電源のシンプルな変換■電圧増倍 VOUT = ±nVIN
■データ取得システムと機器の負供給
■ RS232 電源
■ 供給分割器,VOUT = ±VS/2
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | マイクロチップ技術 |
| 製品カテゴリー | DCスイッチレギュレーター |
| シリーズ | - |
| タイプ | バック |
| パッケージ | 代替包装 |
| 単位重量 | 0.006596オンス |
| マウントスタイル | SMD/SMT |
| パッケージケース | 8-SOIC (0.154",3.90mm 幅) |
| 動作温度 | 0°C~70°C (TA) |
| マウントタイプ | 表面マウント |
| 出力型 | 固定 |
| 機能 | ラチオメトリック |
| 供給者 デバイス パッケージ | 8-SOIC |
| 出力数 | 1 出力 |
| トポロジー | 充電ポンプ |
| 周波数交換 | 10kHz ~ 35kHz |
| 電流出力 | 20mA |
| 出力設定 | ポジティブ か ネガティブ |
| 出力電圧 | - 2Vイン, 2Vイン |
| 電圧出力最大 | - |
| シンクロン直線器 | 違う |
| 電圧入力分 | 1.5V |
| 電圧入力最大 | 15V |
| 最大動作温度 | +70°C |
| 動作温度範囲 | 0 C |
| 出力電圧 | -1.5Vから -15V |
| 出力電流 | 20mA |
| パッケージケース | SOIC・ナロー-8 |
| 製造者 パーツ# | 記述 | 製造者 | 比較する |
| TC7662BCOA713G 電源回路 |
スイッチされた電圧調節器,35kHz スイッチング周波数-MAX,PDSO8,SOIC-8 | マイクロチップ・テクノロジー | TC7662BCOA713 対 TC7662BCOA713G |
| TC7662BEOA713 電源回路 |
スイッチされた電圧調節器,35kHz スイッチング周波数-MAX,PDSO8,SOIC-8 | マイクロチップ・テクノロジー | TC7662BCOA713 対 TC7662BEOA713 |
記述
充電ポンプスイッチングレギュレーターIC ポジティブまたはネガティブ固定 -Vin, 2Vin 1 出力 20mA 8-SOIC (0.154", 3.90mm 幅)
充電ポンプ INV -1.5V から -15V 20mA オートモーティブ 8-ピン SOIC N T/R
電圧調節器 - 高電圧のスイッチ調節器
