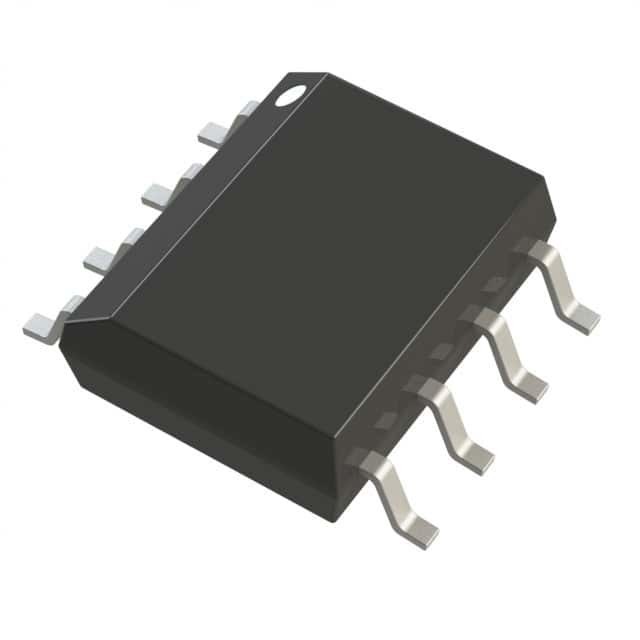

ADM660ARZ-REEL IC REG CHARGE PUMP INV 8SOIC アナログデバイス インク

  • ADM660ARZ-REEL IC REG CHARGE PUMP INV 8SOIC Analog Devices Inc.
ブランド名 Analog Devices Inc.
モデル番号 ADM660ARZ リール
最小注文数量 1
価格 Based on current price
パッケージの詳細 アンチステティックバッグと紙箱
受渡し時間 3~5 営業日
支払条件 T/T
供給の能力 ストック

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
機能 Ratiometric 出力構成 肯定的か否定的
地勢学 チャージポンプ 出力型 固定
出力の数 1 入る電圧- （分） 1.5V
電圧 - 入力 (最大) 7V 電圧 - 出力 (分/固定) -Vin、2Vin
電圧 - 出力 (最大) - 電流 - 出力 100mA
頻度-切換え 25kHz、120kHz 同期整流器 違う
動作温度 -40°C ~ 85°C (TA) マウントタイプ 表面マウント
パッケージ/ケース 8-SOIC (0.154",3.90mm 幅) 供給者のデバイスパッケージ 8-SOIC
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
Part Number Description
ADM660ARZ-REEL IC REG CHARGE PUMP INV 8SOIC
ADM660ARZ-REEL7 IC REG CHARGE PUMP INV 8SOIC
ADM8660ARZ-REEL IC REG CHARGE PUMP INV 8SOIC
ADM8660ARZ IC REG CHARGE PUMP INV 8SOIC
ADP1111ARZ-3.3 IC REG BUCK BST 3.3V 400MA 8SOIC
ADM660ARZ IC REG CHARGE PUMP INV 8SOIC
ADP1111ARZ IC REG BUCK BST ADJ 400MA 8SOIC
ADP1111ARZ-5 IC REG BUCK BST 5V 400MA 8SOIC
ADP1111ARZ-REEL IC REG BUCK BST ADJ 400MA 8SOIC
ADM660AR-REEL IC MULTI CONFIG ADJ .1A 8SOIC
ADM660AR-REEL7 IC MULTI CONFIG ADJ .1A 8SOIC
ADM8660AR IC MULTI CONFIG ADJ .1A 8SOIC
ADP1111AR-12 IC MULTI CONFIG 12V .2A 8SOIC
ADP1111AR-3.3 IC MULTI CONFIG 3.3V .2A 8SOIC
ADP1111AR-5 IC MULTI CONFIG 5V .2A 8SOIC
ADP1111AR-5-REEL IC MULTI CONFIG 5V .2A 8SOIC
ADP3050AR IC REG STEP DWN ADJ VLT 1A 8SOIC
ADP3050AR-3.3 IC REG BUCK 3.3V 1A 8SOIC
ADP3050AR-REEL7 IC REG STEP DWN ADJ VLT 1A 8SOIC
ADP1111ARZ-12-REEL IC MULTI CONFIG 12V .2A 8SOIC
ADP1111ARZ-12 IC MULTI CONFIG 12V .2A 8SOIC
ADP3050ARZ-5 IC REG MULTI CONFG 5V 1A 8SOIC
ADP3050ARZ-R7 IC REG MULTI CONFG ADJ 1A 8SOIC
ADP3050ARZ-3.3 IC REG MULTI CONFG 3.3V 1A 8SOIC
ADP3050ARZ-3.3-RL7 IC REG MULT CONFIG 3.3V 1A 8SOIC
ADP3050ARZ-5-REEL7 IC REG MULTI CONFIG 5V 1A 8SOIC
ADP3050AR-3.3-RL7 IC REG BUCK 3.3V 1A 8SOIC
ADP3050ARZ-RL IC REG MULTI CONFIG ADJ 1A 8SOIC
ADP3050ARZ-3.3-RL IC REG MULT CONFIG 3.3V 1A 8SOIC
ADP3050ARZ-5-REEL IC REG MULTI CONFIG 5V 1A 8SOIC
ADP1111ARZ-5-REEL IC REG BCK BST INV 5V 0.2A 8SOIC
メッセージ
Part Number Description
製品の説明

製品詳細

一般的な説明

ADM660/ADM8660は充電ポンプ電圧変換機で,入力電源電圧を逆転させ VOUT = VIN を与え,または VOUT = 2 VIN を与え,それを倍にする (ADM660のみ) ことができます.
+1.5Vから+7Vまでの入力電圧は,マイナス1.5Vから7Vの出力供給に逆転することができる.この逆転システムは,単一電源システムでマイナスレールを発生するのに理想的です.

特徴

ADM660: インバートまたはダブル入力電圧
ADM8660: インバート入力電圧
100 mA 出力電流
シャットダウン機能 (ADM8660)
2.2Fまたは10Fコンデンサータ
0.3 V 30 mA の負荷で落ちる
+1.5Vから+7Vの電源
低電源CMOS: 600A静電
選択可能な充電ポンプ周波数 (25 kHz/120 kHz)
MAX660,MAX665,ICL7660のピン互換性アップグレード
16Lead TSSOP パッケージで利用可能

応用
手持ち機器
ポータブル コンピューター
遠隔データ取得
オプアンプ電源

仕様

属性 属性値
製造者 アナログデバイス
製品カテゴリー DCスイッチレギュレーター
シリーズ ADM660
タイプ 充電ポンプ
パッケージ 代替包装
単位重量 0.019048オンス
マウントスタイル SMD/SMT
パッケージケース 8-SOIC (0.154",3.90mm 幅)
動作温度 -40°C ~ 85°C (TA)
マウントタイプ 表面マウント
出力型 固定
機能 ラチオメトリック
供給者 デバイス パッケージ 8-SOIC
出力数 1 出力
トポロジー 充電ポンプ
周波数交換 25kHz,120kHz
電流出力 100mA
出力設定 ポジティブ か ネガティブ
出力電圧 - 2Vイン, 2Vイン
電圧出力最大 -
シンクロン直線器 違う
電圧入力分 1.5V
電圧入力最大 7V
停止 シャットダウンなし
最大動作温度 + 85C
動作温度範囲 - 40°C
出力電圧 -1.5Vから -7V5Vから14V
稼働供給電流 4.5mA
入力電圧 1.5Vから7V
出力電流 100mA
スイッチング周波数 120kHz
パッケージケース SOIC-8

機能的に互換性のある部品

形式 パッケージ 機能互換性のある部品

製造者 パーツ# 記述 製造者 比較する
TC7660HCOA
電源回路		 スイッチされた電圧調節器,120kHz スイッチング周波数-MAX,PDSO8,SOIC-8 マイクロチップ・テクノロジー ADM660ARZ-REEL 対 TC7660HCOA
ADM660ARZ
電源回路		 CMOS スイッチコンデンサ・電圧変換器 アナログ・デバイスズ ADM660ARZ-REEL 対 ADM660ARZ
TC7660HEOA
電源回路		 スイッチされた電圧調節器,120kHz スイッチング周波数-MAX,PDSO8,SOIC-8 マイクロチップ・テクノロジー ADM660ARZ-REEL 対 TC7660HEOA
ADM660ARリール
電源回路		 スイッチされた電圧コンバーター,120kHz スイッチング周波数-MAX,PDSO8,MS-012AA,SOIC-8 ロチェスター・エレクトロニクス ADM660ARZ-REEL 対 ADM660AR-REEL
ADM660AR
電源回路		 IC スイッチされた電圧コンバーター,120 kHz スイッチングフレークス-MAX,PDSO8,MS-012AA,SOIC-8,スイッチングレギュレーターまたはコントローラ アナログ・デバイスズ ADM660ARZ-REEL 対 ADM660AR
ADM660ARZ リール
電源回路		 CMOS スイッチコンデンサ・電圧変換器 アナログ・デバイスズ ADM660ARZ-REEL 対 ADM660ARZ-REEL

記述

充電ポンプスイッチングレギュレーターIC ポジティブまたはネガティブ固定 -Vin, 2Vin 1 出力 100mA 8-SOIC (0.154", 3.90mm 幅)
充電ポンプ INV/STPUP -1.5V から -7V/5V から 14V 100mA 8-Pin SOIC N T/R
電圧調節器 - スイッチング調節器 CHARGE PUMPED INVERTER I.C.
