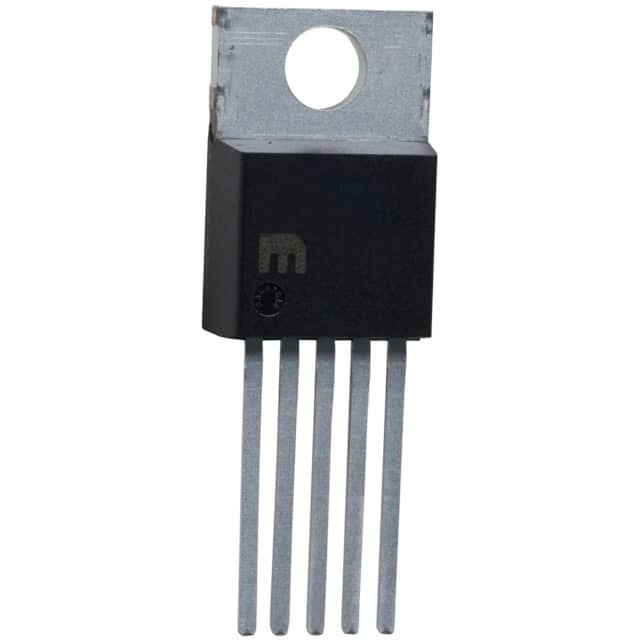

LM2576-5.0WT IC REG BUCK 5V 3A TO220-5 マイクロチップ技術
| ブランド名 | Microchip Technology |
|---|---|
| モデル番号 | LM2576-5.0WT |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | アンチステティックバッグと紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 機能 | 降圧 | 出力構成 | ポジティブ |
|---|---|---|---|
| 地勢学 | 木びき台 | 出力型 | 固定 |
| 出力の数 | 1 | 入る電圧- （分） | 4V |
| 電圧 - 入力 (最大) | 40V | 電圧 - 出力 (分/固定) | 5V |
| 電圧 - 出力 (最大) | - | 電流 - 出力 | 3A |
| 頻度-切換え | 52kHz | 同期整流器 | 違う |
| 動作温度 | -40°C ~ 125°C (TJ) | マウントタイプ | 穴を抜ける |
| パッケージ/ケース | TO-220-5 | 供給者のデバイスパッケージ | TO-220-5 |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| LM2576-5.0WT | IC REG BUCK 5V 3A TO220-5 | |
| MIC4576-5.0WT | IC REG BUCK 5V 3A TO220-5 | |
| LM2575WT | IC REG BUCK ADJ 1A TO220-5 | |
| LM2576-12WT | IC REG BUCK 12V 3A TO220-5 | |
| MIC4576-3.3WT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2575-3.3WT | IC REG BUCK 3.3V 1A TO220-5 | |
| LM2575-5.0WT | IC REG BUCK 5V 1A TO220-5 | |
| LM2576WT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4575-5.0WT | IC REG BUCK BST 5V 1.7A TO220-5 | |
| MIC4576WT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4575-3.3WT | IC REG BCK BST 3.3V 1.7A TO220-5 | |
| MIC2171WT | IC REG MULTI CONFG ADJ TO220-5 | |
| LM2576-3.3WT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2575-12WT | IC REG BUCK 12V 1A TO220-5 | |
| MIC4575WT | IC REG BUCK BST ADJ 1.7A TO220-5 | |
| LM2576BT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4576BT | IC REG BUCK ADJ 3A TO220-5 | |
| LM2575-12BT | IC REG BUCK 12V 1A TO220-5 | |
| LM2575-3.3BT | IC REG BUCK 3.3V 1A TO220-5 | |
| LM2575-5.0BT | IC REG BUCK 5V 1A TO220-5 | |
| LM2575BT | IC REG BUCK ADJ 1A TO220-5 | |
| LM2576-12BT | IC REG BUCK 12V 3A TO220-5 | |
| LM2576-3.3BT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2576-5.0BT | IC REG BUCK 5V 3A TO220-5 | |
| MIC2171BT | IC REG MULTI CONFG ADJ TO220-5 | |
| MIC4575-3.3BT | IC REG BCK BST 3.3V 1.7A TO220-5 | |
| MIC4575-5.0BT | IC REG BUCK BST 5V 1.7A TO220-5 | |
| MIC4575BT | IC REG BUCK BST ADJ 1.7A TO220-5 | |
| MIC4576-3.3BT | IC REG BUCK 3.3V 3A TO220-5 | |
| MIC4576-3.3BU | IC REG BUCK 3.3V 3A TO263-5 | |
| MIC4576-3.3BU TR | IC REG BUCK 3.3V 3A TO263-5 | |
| MIC4576-5.0BT | IC REG BUCK 5V 3A TO220-5 | |
| MIC4576-5.0BU | IC REG BUCK 5V 3A TO263-5 | |
| MIC4576-5.0BU TR | IC REG BUCK 5V 3A TO263-5 |
製品の説明
製品詳細
一般説明
LM2576シリーズのモノリシック集成回路は,ステップダウン (バック) スイッチングレギュレーターのすべてのアクティブ機能を備えています.固定バージョンは3.3V,5Vまたは12Vの固定出力で利用できます.調節可能なバージョンは,出力電圧範囲が1から.23Vから37V.両バージョンは,優れたラインと負荷規制で3A負荷を駆動することができます.
特徴
● 3.3V,5V,12V,調整可能な出力バージョン• 指定されたラインと負荷条件の電圧:
固定バージョン:最大出力電圧 ±3%
調節可能なバージョン:最大回帰電圧 ±2%
保証された3A出力電流
• 幅広く入力電圧範囲:4Vから40V
• 1.23V から 37V の広い出力電圧範囲
• 外部部品を4つ必要とする
固定周波数52kHzの内部オシレーター
低電源スタンバイモード IQ 通常 < 200μA
効率は80% (調節可能なバージョンは通常> 80%)
• 簡単に 入手 できる 標準 的 な 誘導 器 を 用いる
• 熱停止と電流制限保護
• 100% の電熱制限燃焼量
申請
• シンプルで高効率のステップダウン (バック) 調節器• 線形調節器のための効率的な前調節器
• カード上 の スイッチ 調節器
プラスからマイナスの変換器 (バック・ブーストを逆転)
• 隔離されたフライバックコンバータ
• 負のブースト変換器
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | マイクロチップ技術 |
| 製品カテゴリー | DCスイッチレギュレーター |
| シリーズ | LM2576 |
| タイプ | バック・レギュレーター |
| パッケージ | トューブ |
| 単位重量 | 0.105822オンス |
| マウントスタイル | 穴を抜ける |
| パッケージケース | TO-220-5 |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 穴を抜ける |
| 出力型 | 固定 |
| 機能 | ステップダウン |
| 供給者 デバイス パッケージ | TO-220-5 |
| 出力数 | 1 出力 |
| トポロジー | バック |
| 周波数交換 | 52kHz |
| 電流出力 | 3A |
| 出力設定 | ポジティブ |
| 出力電圧 | 5V |
| 電圧出力最大 | - |
| シンクロン直線器 | 違う |
| 電圧入力分 | 4V |
| 電圧入力最大 | 40V |
| 最大動作温度 | + 85C |
| 動作温度範囲 | - 40°C |
| 出力電圧 | 1.23Vから37V |
| 入力電圧-MAX | 40V |
| 出力電流 | 3A |
| スイッチング周波数 | 52kHz |
| 入力電圧-MIN | 4V |
| パッケージケース | TO-220-5 |
機能的に互換性のある部品
形式 パッケージ 機能互換性のある部品
| 製造者 パーツ# | 記述 | 製造者 | 比較する |
| LM2596T-5 について0 電源回路 |
IC 7.5 スイッチングレギュレーター,173kHz スイッチングフレークマックス,PZFM5,BENT STAGGERED,TO-220,5PIN,スイッチングレギュレーターまたはコントローラ | ナショナル・セミコンダクター・コーポレーション | LM2576-5.0WT対 LM2596T-50 |
| LM2576T-5 について0 電源回路 |
スイッチング・レギュレーター,電圧モード,7.5A,62kHz スイッチング・フレークマックス,BIPolar,PSFM5,STRAIGHT,TO-220,5 PIN | セムテック株式会社 | LM2576-5.0WT対 LM2576T-50 |
| LM2576HVT-5 試聴する0 電源回路 |
スイッチ調節器,7.5A,PSFM5,TO-220,5PIN | TAEJIN Technology Co., Ltd. | LM2576-5.0WT対 LM2576HVT-50 |
| LM2576TV-5G 電源回路 |
バック調節器,スイッチ,3.0A,15V3.0A,5.0V,52kHz,TO-220 5リードオフセット,50チューブ | オン 半導体 | LM2576-5.0WT対 LM2576TV-5G |
| LM2576T-005G 電源回路 |
バック調節器,スイッチ,3.0A,15V3.0A,5.0V,52kHz,TO-220 5LED,50TUBE | オン 半導体 | LM2576-5.0WT対 LM2576T-005G |
| LM2576T-5 電源回路 |
IC 7.5 スイッチングレギュレーター, 63 kHz スイッチングフレークマックス, PSFM5, TO-220, 5 PIN, スイッチングレギュレーターまたはコントローラ | オン 半導体 | LM2576-5.0WT対 LM2576T-5 |
| MIC4576-5.0WT 電源回路 |
8.5A スイッチングレギュレーター, 220kHz スイッチングフレークス-MAX, PSFM5 | マイクロチップ・テクノロジー | LM2576-5.0WT対MIC4576-5.0WT |
| LM2576-5.0WT 電源回路 |
7.5A スイッチングレギュレーター, 63kHz スイッチングフレークス-MAX, PSFM5 | マイクロチップ・テクノロジー | LM2576-5.0WT対 LM2576-5.0WT |
| LM2576T-5.0/NOPB 電源回路 |
SIMPLE SWITCHERR 40V, 3A 低コンポーネントカウント ステップダウンレギュレーター 5-TO-220 -40 から 125 | テキサス・インストラクション | LM2576-5.0WT対 LM2576T-5.0/NOPB |
| LM2576HVT-5.0/NOPB 電源回路 |
IC 7.5 スイッチングレギュレーター, 63 kHz スイッチングフレークマックス,PSFM5,リードフリー,TO-220,5 PIN,スイッチングレギュレーターまたはコントローラ | ナショナル・セミコンダクター・コーポレーション | LM2576-5.0WT対 LM2576HVT-5.0/NOPB |
記述
バックスイッチングレギュレーターIC ポジティブ固定 5V 1 出力 3A TO-220-5
コンボ DC-DC 4V から 40V ステップダウン シングルアウト 5V 3A 5-ピン ((5+Tab) TO-220チューブ
電圧調節器 - スイッチ調節器 3A ステップダウン SMPS調節器
