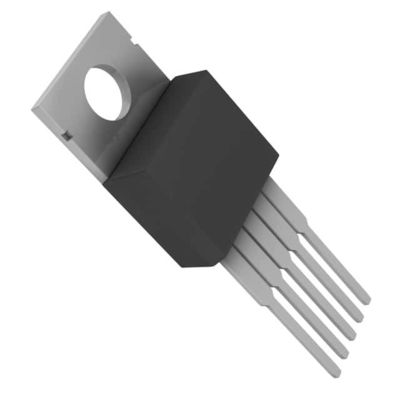

AP1501-T5G-U IC REG BUCK ADJ 3A TO220-5 ディオード組み込み

  • AP1501-T5G-U IC REG BUCK ADJ 3A TO220-5 Diodes Incorporated
ブランド名 Diodes Incorporated
モデル番号 AP1501-T5G-U
最小注文数量 1
価格 Based on current price
パッケージの詳細 アンチステティックバッグと紙箱
受渡し時間 3~5 営業日
支払条件 T/T
供給の能力 ストック

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
機能 降圧 出力構成 ポジティブ
地勢学 木びき台 出力型 調節可能
出力の数 1 入る電圧- （分） 4.5V
電圧 - 入力 (最大) 40V 電圧 - 出力 (分/固定) 1.23V
電圧 - 出力 (最大) 37V 電流 - 出力 3A
頻度-切換え 150kHz 同期整流器 違う
動作温度 -20°C | 85°C （TA） マウントタイプ 穴を抜ける
パッケージ/ケース TO-220-5 供給者のデバイスパッケージ TO-220-5
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
Part Number Description
AP1501-T5G-U IC REG BUCK ADJ 3A TO220-5
AP1506-50T5RL-U IC REG BUCK 5V 3A TO220-5R
AP1506-33T5L-U IC REG BUCK 3.3V 3A TO220-5
AP1501A-50T5L-U IC REG BUCK 5V 5A TO220-5
AP1501A-T5L-U IC REG BUCK ADJ 5A TO220-5
AP1512A-T5L-U IC REG BUCK ADJ 3A TO220-5
AP1501-12T5G-U IC REG BUCK 3A TO220-5
AP1501-12T5RG-U IC REG BUCK 3A TO220-5
AP1501-33T5G-U IC REG BUCK 3A TO220-5
AP1501-33T5RG-U IC REG BUCK 3A TO220-5
AP1501-50T5G-U IC REG BUCK 3A TO220-5
AP1501-50T5RG-U IC REG BUCK 3A TO220-5
AP1501A-12T5RG-U IC REG BUCK 3A TO220-5
AP1501A-33T5G-U IC REG BUCK 3A TO220-5
AP1501A-33T5RG-U IC REG BUCK 3A TO220-5
AP1501A-50T5G-U IC REG BUCK 3A TO220-5
AP1501A-T5G-U IC REG BUCK 3A TO220-5
AP1501A-T5RG-U IC REG BUCK 3A TO220-5R
AP1501-T5RG-U IC REG BUCK 3A TO220-5
AP1506-12T5G-U IC REG BUCK 3A TO220-5
AP1506-12T5RG-U IC REG BUCK 3A TO220-5
AP1506-33T5G-U IC REG BUCK 3A TO220-5
AP1506-33T5RG-U IC REG BUCK 3A TO220-5
AP1506-50T5G-U IC REG BUCK 3A TO220-5
AP1506-50T5RG-U IC REG BUCK 3A TO220-5
AP1506-T5G-U IC REG BUCK 3A TO220-5
AP1506-T5RG-U IC REG BUCK 3A TO220-5
AP3003T-12E1 IC REG BUCK TO220-5
AP3003T-3.3E1 IC REG BUCK TO220-5
AP3003T-5.0E1 IC REG BUCK TO220-5
AP3003T-ADJE1 IC REG BUCK TO220-5
AP1501-12T5L-U IC REG BUCK 12V 3A TO220-5L
AP1501-33T5L-U IC CONV DC-DC 3A 3.3V TO220-5L
AP1501A-33T5L-U IC CONV DC-DC 5A 3.3V TO220-5L
AP1501A-12T5G-U IC REG DC-DC BUCK TO220-5
メッセージ
Part Number Description
製品の説明

製品詳細

一般説明

AP1501は完全統合されたステップダウンDC/DCコンバーターで,追加のドライバコンポーネントを必要とせずに3A負荷を駆動する能力があります.AP1501は 150KHZ のスイッチ周波数で動作し,小さなサイズフィルターコンポーネントを使用することができますその結果,ボードのスペースが削減され,BOMコストも低下します.

特徴

●出力電圧: 3.3V,5V,12Vおよび調節可能な出力バージョン
• 調整可能なバージョン出力電圧範囲,1.23Vから37V+4%
150KHZ +15%固定スイッチ周波数
• 電圧モード非同期PWM制御
• 熱遮断と電流制限保護
• ON/OFF シャットダウン制御入力
• 稼働電圧は40Vまで
•出力負荷電流: 3A
• 低電源待機モード
• チップに組み込まれたスイッチトランジスタ
• 鉛のないパッケージ:TO263-5LとTO220-5L (R)
•TO263-5LとTO220-5L ((R): 緑色型模造化合物 (No Br, Sb) で入手可能
●鉛のない仕上げ/RoHS対応 (注1)

申請

• シンプル 高効率のステップダウンレギュレーター
• カード上 の スイッチ 調節器
• プラスからマイナスの変換

仕様

属性 属性値
製造者 ディオード組み込み
製品カテゴリー DCスイッチレギュレーター
シリーズ AP1501T
タイプ 電圧変換機
パッケージ トューブ
単位重量 0.105822オンス
マウントスタイル 穴を抜ける
動作温度範囲 -20°Cから+85°C
パッケージケース TO-220-5
動作温度 -20°C ~ 85°C (TA)
マウントタイプ 穴を抜ける
出力型 調節可能
機能 ステップダウン
供給者 デバイス パッケージ TO-220-5
出力数 1 出力
トポロジー バック
周波数交換 150kHz
電流出力 3A
出力設定 ポジティブ
出力電圧 1.23V
電圧出力最大 37V
シンクロン直線器 違う
電圧入力分 4.5V
電圧入力最大 40V
停止 停止
最大動作温度 + 85C
動作温度範囲 - 20 セント
出力電圧 1.23Vから37V
稼働供給電流 5mA
入力電圧 4.5Vから40V
入力電圧-MAX 40V
出力電流 3A
スイッチング周波数 150kHz
入力電圧-MIN 4.5V
供給電圧-分 4.5V
パッケージケース TO-220-5
機能的に互換性のある部品形式 パッケージ 機能互換性のある部品
製造者 パーツ# 記述 製造者 比較する
AP1501-T5L-U
電源回路		 スイッチング 調節器,電圧モード,6.5A,173kHz スイッチング 周波数最大,二極性,ROHS対応,TO-220,5PIN ディオード組み込み AP1501-T5G-U と AP1501-T5L-U
AP1501-T5
電源回路		 6.5A スイッチングレギュレーター,173kHz スイッチングフレークス-MAX,PSFM5,TO-220,5PIN ディオード組み込み AP1501-T5G-U と AP1501-T5
AP1501-T5L
電源回路		 IC,SMPSコントローラー,電圧モード,バイポーラー,SIP,5PIN,プラスティック ディオード組み込み AP1501-T5G-U と AP1501-T5L

記述

バックスイッチングレギュレーターIC ポジティブ調節可能 1.23V 1 出力 3A TO-220-5
コンブ DC-DC 4.5V から 40V ステップダウン シングルアウト 1.23V から 37V 3A 5-ピン ((5+Tab) TO-220チューブ
電圧調節器 - スイッチング調節器 DCDC Conv HV Buck 150kHz 3A 負荷 40V
