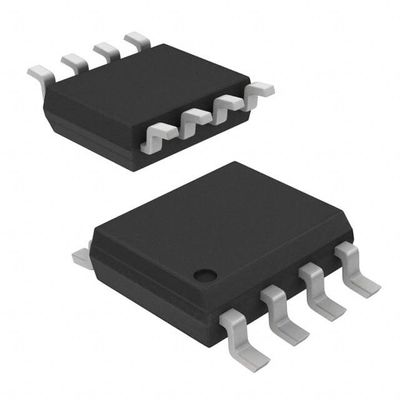

AP1509-50SG-13 IC REG BUCK 5V 2A 8SOPダイオード インコーポレイテッド

  • AP1509-50SG-13 IC REG BUCK 5V 2A 8SOP Diodes Incorporated
ブランド名 Diodes Incorporated
モデル番号 AP1509-50SG-13
最小注文数量 1
価格 Based on current price
パッケージの詳細 アンチステティックバッグと紙箱
受渡し時間 3~5 営業日
支払条件 T/T
供給の能力 ストック

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
機能 降圧 出力構成 ポジティブ
地勢学 木びき台 出力型 固定
出力の数 1 入る電圧- （分） 4.5V
電圧 - 入力 (最大) 22V 電圧 - 出力 (分/固定) 5V
電圧 - 出力 (最大) - 電流 - 出力 2A
頻度-切換え 150kHz 同期整流器 違う
動作温度 -20°C | 85°C （TA） マウントタイプ 表面マウント
パッケージ/ケース 8-SOIC (0.154",3.90mm 幅) 供給者のデバイスパッケージ 8-SOP
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
Part Number Description
AP1509-50SG-13 IC REG BUCK 5V 2A 8SOP
AP1509-33SG-13 IC REG BUCK 3.3V 2A 8SOP
AP1513SG-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1513SG-U IC REG BUCK ADJUSTABLE 2A 8SOP
AP1539SDPG-13 IC REG BUCK ADJUSTABLE 4A 8SOP
AP1534SG-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1510SG-13 IC REG BUCK ADJUSTABLE 3A 8SOP
AP1605SL-13 IC REG BUCK ADJUSTABLE 3A 8SOP
AP1509-SG-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1520SL-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1520SG-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1509-12SG-13 IC REG BUCK 12V 2A 8SOP
AP1513SL-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1515-33SL-13 IC REG BUCK 3.3V 1.5A 8SOP
AP1515-SL-13 IC REG BUCK ADJUSTABLE 1.5A 8SOP
AP1609SG-13 IC REG BOOST ADJ 2.4A 8SOP
AP34063S8L-13 IC MULTI CONFIG ADJ 1.6A 8SOIC
AP1510SL-U IC REG BUCK ADJUSTABLE 3A 8SOP
AP1533SG-13 IC REG BUCK ADJUSTABLE 1.8A 8SOP
AP1509-12SL-13 IC REG BUCK 12V 2A 8SOP
AP1509-33SL-13 IC REG BUCK 3.3V 2A 8SOP
AP1509-50SL-13 IC REG BUCK 5V 2A 8SOP
AP1509-SL-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1530SG-13 IC REG BUCK ADJUSTABLE 3A 8SOP
AP1538SG-13 IC REG BUCK ADJUSTABLE 3A 8SOP
AP1635SG-13 IC REG BUCK ADJUSTABLE 1.2A 8SOP
AP5001SG-13 IC REG BUCK ADJUSTABLE 1.5A 8SOP
AP5004SG-13 IC REG BUCK ADJUSTABLE 2.5A 8SOP
AP34063S8G-13 IC REG BUCK BST ADJ 1.6A 8SOP
AP5002SG-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1530SL-13 IC REG BUCK ADJUSTABLE 3A 8SOP
AP1605SG-13 IC REG BUCK ADJUSTABLE 3A 8SOP
AP1635SL-13 IC REG BUCK ADJUSTABLE 1.2A 8SOP
AP1609SL-13 IC REG BOOST ADJ 2.4A 8SOP
AP1635SA IC REG BUCK ADJUSTABLE 1.2A 8SOP
AP3005MTR-G1 IC REG BUCK ADJUSTABLE 2A 8SOIC
AP1510SL-13 IC REG BUCK ADJUSTABLE 3A 8SOP
メッセージ
Part Number Description
製品の説明

製品詳細

記述

AP1509シリーズは,ステップダウンDC/DCコンバーターのために設計されたモノリシックICであり,追加のトランジスタなしで2A負荷を駆動する能力を持っています.それはボードスペースを節約します.外部のシャットダウン機能は,論理レベルによって制御され,その後待機モードに来る内部補償は,外部設計なしで良質なラインと負荷規制を持つフィードバック制御を可能にします.保護機能に関しては,熱停止は,高温以上で動作する損傷を防止する輸出スイッチのオーバー電流動作に対して,電流制限機能が発生し,VFBが0.5Vを下回ると,スイッチ周波数が低下します.AP1509シリーズは150KHzのスイッチ周波数で動作し,したがって,低周波スイッチ調節器で必要とするよりも小さいサイズフィルターコンポーネントを許可しますその他の特徴は,指定された入力電圧と出力負荷条件下での出力電圧の+4%の許容度,および振動器周波数の+15%の許容度です.定着3号機も出力版には含まれていた..3V,5V,12V,および調整可能なタイプ.チップは標準の8リードSOP-8パッケージで利用できます.

特徴

●出力電圧: 3.3V,5V,12Vと調整可能な出力バージョン
• 調節可能なバージョン 出力電圧範囲 1.23V から 18V + 4%
• 150KHz +15% 固定スイッチング周波数
●電圧モード 非同期PWM制御
• 熱 停止 及び 電流 制限 保護
• ON/OFF シャットダウン制御入力
● 動作電圧は22Vまで
•出力電流: 2A
• SOP-8L パッケージ
• 低電力 待機モード
• チップ に 組み込まれた 切り替える トランジスタ
• SOP-8L: 緑色 鋳造化合物 (No Br, Sb) で入手可能
• 鉛のない仕上げ/ RoHS 準拠 (注1)

申請

• シンプル な 高 効率 の ステップ ダウン 調節 器
• カード 上 の スイッチ 調節器
• プラスからマイナス変換器

仕様

属性 属性値
製造者 ディオード組み込み
製品カテゴリー DCスイッチレギュレーター
シリーズ AP1509
タイプ 充電ポンプ
パッケージ 代替包装
単位重量 0.030018オンス
マウントスタイル SMD/SMT
動作温度範囲 -20°Cから+85°C
パッケージケース 8-SOIC (0.154",3.90mm 幅)
動作温度 -20°C ~ 85°C (TA)
マウントタイプ 表面マウント
出力型 固定
機能 ステップダウン
供給者 デバイス パッケージ 8-SOP
出力数 1 出力
トポロジー バック
周波数交換 150kHz
電流出力 2A
出力設定 ポジティブ
出力電圧 5V
電圧出力最大 -
シンクロン直線器 違う
電圧入力分 4.5V
電圧入力最大 22V
停止 停止
最大動作温度 + 85C
動作温度範囲 - 20 セント
出力電圧 5V
稼働供給電流 5mA
入力電圧 22V
入力電圧-MAX 22V
出力電流 2A
スイッチング周波数 150kHz
入力電圧-MIN 4.5V
供給電圧-分 4.5V
パッケージケース SOP-8

記述

バックスイッチングレギュレーターIC ポジティブ固定 5V 1出力 2A 8-SOIC (0.154",3.90mm 幅)
コンボ DC-DC 4.5V から 22V ステップダウン シングルアウト 5V 2A 8-ピン SOP T/R
電圧調節器 - スイッチ調節器 SW REG CNV BUCK ASYN 150K 1.4 22V 5.0V
