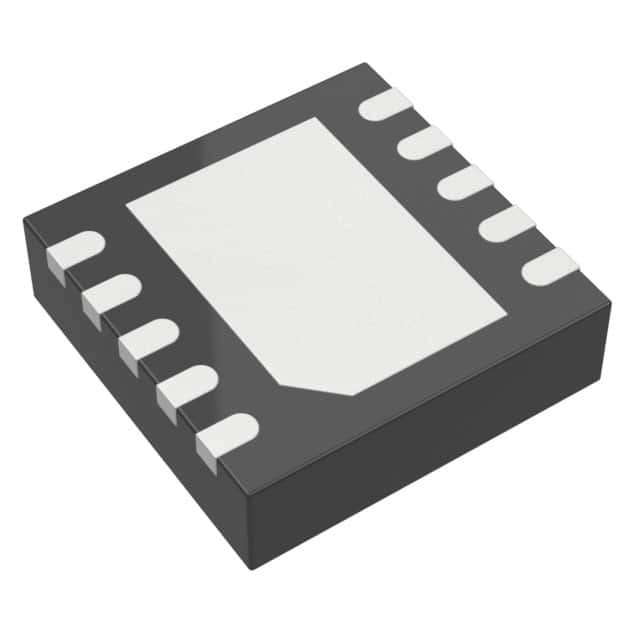

ADP5302ACPZ-1-R7 IC REG BUCK PROG 10LFCSP アナログデバイス インク

  • ADP5302ACPZ-1-R7 IC REG BUCK PROG 10LFCSP Analog Devices Inc.
ブランド名 Analog Devices Inc.
モデル番号 ADP5302ACPZ-1-R7 について
最小注文数量 1
価格 Based on current price
パッケージの詳細 アンチステティックバッグと紙箱
受渡し時間 3~5 営業日
支払条件 T/T
供給の能力 ストック

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
機能 降圧 出力構成 ポジティブ
地勢学 木びき台 出力型 プログラム可能
出力の数 1 入る電圧- （分） 2.15V
電圧 - 入力 (最大) 6.5V 電圧 - 出力 (分/固定) 0.8V
電圧 - 出力 (最大) 5V 電流 - 出力 50mA、500mA
頻度-切換え 2MHz 同期整流器 そうだ
動作温度 -40°C ~ 125°C (TJ) マウントタイプ 表面マウント
パッケージ/ケース 10-VFDFN 露出パッド、CSP 供給者のデバイスパッケージ 10-LFCSP-WD （3x3）
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
Part Number Description
ADP5302ACPZ-1-R7 IC REG BUCK PROG 10LFCSP
ADP2120ACPZ-R7 IC REG BUCK ADJ 1.25A 10LFCSP
ADP2119ACPZ-R7 IC REG BUCK ADJ 2A 10LFCSP
ADP2503ACPZ-R7 IC REG BCK BST ADJ 600MA 10LFCSP
ADP2504ACPZ-5.0-R7 IC REG BCK BST 5V 1A 10LFCSP
ADP2503ACPZ-3.3-R7 IC REG BCK BST 3.3V 10LFCSP
ADP5304ACPZ-1-R7 IC REG BUCK PROG 50MA 10LFCSP
ADP5300ACPZ-1-R7 IC REG BUCK PROG 10LFCSP
ADP5300ACPZ-3-R7 IC REG BUCK PROG 10LFCSP
ADP2503ACPZ-4.5-R7 IC REG BCK BST 4.5V 10LFCSP
ADP5304ACPZ-2-R7 IC REG BUCK PROG 50MA 10LFCSP
ADP2230ACPZ-R7 IC REG BUCK ADJ 800MA DL 10LFCSP
ADP5300ACPZ-4-R7 IC REG BUCK PROG 10LFCSP
ADP5302ACPZ-3-R7 50MA/500MA ULP BUCK VINOK ST VOU
ADP5302ACPZ-2-R7 IC REG BUCK PROG 10LFCSP
ADP2120ACPZ-1.8-R7 IC REG BUCK 1.8V 1.25A 10LFCSP
ADP2120ACPZ-1.2-R7 IC REG BUCK 1.2V 1.25A 10LFCSP
ADP1614ACPZ-R7 IC REG BOOST ADJ 3A 10LFCSP
ADP1614ACPZ-650-R7 IC REG BOOST ADJ 4A 10LFCSP
ADP5300ACPZ-2-R7 IC REG BUCK PROG 10LFCSP
ADP1614ACPZ-1.3-R7 IC REG BOOST ADJ 4A 10LFCSP
ADP2119ACPZ-1.2-R7 IC REG BUCK 1.2V 2A 10LFCSP
ADP2119ACPZ-1.8-R7 IC REG BUCK 1.8V 2A 10LFCSP
ADP2119ACPZ-3.3-R7 IC REG BUCK 3.3V 2A 10LFCSP
ADP2503ACPZ-4.2-R7 IC REG BCK BST 4.2V 10LFCSP
ADP2503ACPZ-5.0-R7 IC REG BCK BST 5V 600MA 10LFCSP
ADP2504ACPZ-R7 IC REG BCK BST ADJ 1A 10LFCSP
ADP2504ACPZ-3.5-R7 IC REG BCK BST 3.5V 1A 10LFCSP
ADP2504ACPZ-3.3-R7 IC REG BCK BST 3.3V 1A 10LFCSP
ADP2230ACPZ-1833R7 IC REG BUCK 1.8V/3.3V DL 10LFCSP
ADP2230ACPZ-1233R7 IC REG BUCK 1.2V/3.3V DL 10LFCSP
ADP2120ACPZ-3.3-R7 IC REG BUCK 3.3V 1.25A 10LFCSP
ADP2120ACPZ-1.0-R7 IC REG BUCK 1V 1.25A 10LFCSP
ADP2120ACPZ-1.5-R7 IC REG BUCK 1.5V 1.25A 10LFCSP
ADP2120ACPZ-2.5-R7 IC REG BUCK 2.5V 1.25A 10LFCSP
ADP2119ACPZ-2.5-R7 IC REG BUCK 2.5V 2A 10LFCSP
ADP2119ACPZ-1.5-R7 IC REG BUCK 1.5V 2A 10LFCSP
ADP2119ACPZ-1.0-R7 IC REG BUCK 1V 2A 10LFCSP
ADP2230ACPZ-1218R7 IC REG BUCK 1.2V/1.8V DL 10LFCSP
ADP2504ACPZ-2.8-R7 IC REG BCK BST 2.8V 1A 10LFCSP
ADP2504ACPZ-4.5-R7 IC REG BCK BST 4.5V 1A 10LFCSP
ADP2503ACPZ-3.5-R7 IC REG BCK BST 3.5V 10LFCSP
ADP2504ACPZ-4.2-R7 IC REG BCK BST 4.2V 1A 10LFCSP
ADP2503ACPZ-2.8-R7 IC REG BCK BST 2.8V 10LFCSP
メッセージ
Part Number Description
製品の説明

製品詳細

一般的な説明

ADP5042は1つの高性能バックレギュレーターと2つの低脱出レギュレーター (LDO) を小型の20リードLFCSPに組み合わせ,要求の高いパフォーマンスとボードスペース要件を満たします.
バックレギュレーターの高スイッチ周波数は,小さな多層外部部品の使用を可能にし,ボードスペースを最小限に抑える.

特徴

入力電圧範囲:2.3Vから5.5V
1つの0.8Aバックレギュレーター
2つの300mALDO
20鉛,4mm × 4mm LFCSP パッケージ
初期調節器の精度: ±1%
超電流と熱保護
ソフトスタート
低電圧ロック
制限値の監視を伴うオープンドレインプロセッサのリセット
温度範囲全体で ±1.5%の限界精度
VCC = 1 V に有効な保証リセット出力
安全なシステムのための二重監視犬
ウォッチドッグ1の制御はリセット
ウォッチドッグ2制御 リセットと調節器の電源サイクル
バックキー仕様
優れた臨時応答のための現在のモードトポロジー
3 MHz 動作周波数
小さな多層感電器とコンデンサを使用します
モードピンは強制的なPWMまたは自動PFM/PSMモードを選択します.
低脱出モードで100%の作業サイクル
LDO の主要仕様
低VIN 1.7Vから5.5V
1 μF セラミック出力コンデンサで安定
高PSRR,60dBPSRR 1kHz/10kHzまで
低出力騒音
110 μV rms VOUT = 2.8 V の典型的な出力騒音
低脱出電圧: 300 mA の負荷で 150 mV
−40°Cから+125°Cまでの交差点温度範囲

仕様

属性 属性値
製造者 アナログデバイス
製品カテゴリー DCスイッチレギュレーター
シリーズ -
タイプ スイッチ調節器
パッケージ 代替包装
マウントスタイル SMD/SMT
動作温度範囲 -40Cから+125C
パッケージケース 10-WFDFN 露出パッド,CSP
動作温度 -40°C ~ 125°C (TJ)
マウントタイプ 表面マウント
出力型 プログラム可能
機能 ステップダウン
供給者 デバイス パッケージ 10-LFCSP-WD (3x3)
出力数 1 出力
トポロジー バック
周波数交換 2MHz
電流出力 50mA,500mA
出力設定 ポジティブ
出力電圧 0.8V
電圧出力最大 5V
シンクロン直線器 そうだ
電圧入力分 2.15V
電圧入力最大 6.5V
停止 停止
最大動作温度 + 125 C
動作温度範囲 - 40°C
出力電圧 800mVから5V
稼働供給電流 425 uA
入力電圧 2.15Vから6.5V
入力電圧-MAX 6.5V
出力電流 500mA
スイッチング周波数 2 MHz
入力電圧-MIN 2.15V
ソフトウェア開発キット ADP5302-EVALZ
供給電圧-分 2.15V
パッケージケース LFCSP-10

記述

バックスイッチングレギュレーターIC ポジティブ プログラム可能 0.8V 1 出力 50mA, 500mA 10-WFDFN 露出パッド,CSP
50 mA/500 mA,電池電圧モニタ付き超低電力のステップダウン調節器
電圧調節器 - スイッチ調節器 50mA/500mA ULP バック VINOK w/ OD ST
