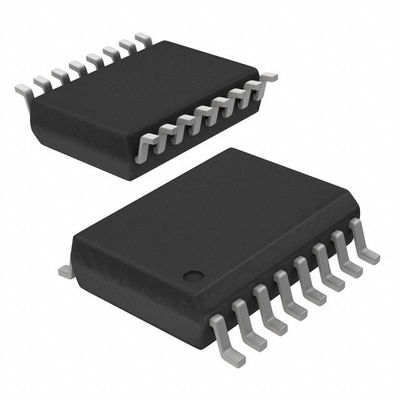

MAX743CWE+ IC REG BCK BST PROG 2A DL 16SOIC アナログデバイス株式会社/マキシム統合
| ブランド名 | Analog Devices Inc./Maxim Integrated |
|---|---|
| モデル番号 | MAX743CWE+ |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | アンチステティックバッグと紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 機能 | 増大する | 出力構成 | 肯定的および否定的（二重柵） |
|---|---|---|---|
| 地勢学 | 倍力、木びき台倍力 | 出力型 | プログラム可能 |
| 出力の数 | 2 | 入る電圧- （分） | 4.2V |
| 電圧 - 入力 (最大) | 6V | 電圧 - 出力 (分/固定) | ±12V、±15V |
| 電圧 - 出力 (最大) | - | 電流 - 出力 | 2A （スイッチ） |
| 頻度-切換え | 200KHz | 同期整流器 | 違う |
| 動作温度 | 0°C~70°C (TA) | マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-SOIC (0.295",7.50mm 幅) | 供給者のデバイスパッケージ | 16-SOIC |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| MAX743CWE+ | IC REG BCK BST PROG 2A DL 16SOIC | |
| MAX743EWE+ | IC REG BCK BST PROG 2A DL 16SOIC | |
| MAX738ACWE+ | IC REG BUCK 5V 750MA 16SOIC | |
| MAX744AEWE+ | IC REG BUCK 5V 500MA 16SOIC | |
| MAX739EWE+ | IC REG BCK BST -5V 300MA 16SOIC | |
| MAX748AEWE+ | IC REG BUCK 3.3V 500MA 16SOIC | |
| MAX758AEWE+ | IC REG BUCK ADJ 750MA 16SOIC | |
| MAX738AEWE+ | IC REG BUCK 5V 750MA 16SOIC | |
| MAX759EWE+ | IC REG BCK BST ADJ 300MA 16SOIC | |
| MAX738ACWE+T | IC REG BUCK 5V 750MA 16SOIC | |
| MAX758ACWE+ | IC REG BUCK ADJ 750MA 16SOIC | |
| MAX743EWE+T | IC REG BCK BST PROG 2A DL 16SOIC | |
| MAX737CWE+T | IC REG BCK BST -15V 110MA 16SOIC | |
| MAX736CWE+T | IC REG BCK BST -12V 140MA 16SOIC | |
| MAX744ACWE+T | IC REG BUCK 5V 500MA 16SOIC | |
| MAX758ACWE+T | IC REG BUCK ADJ 750MA 16SOIC | |
| MAX759CWE+ | IC REG BCK BST ADJ 300MA 16SO | |
| MAX737CWE+ | IC REG BCK BST -15V 110MA 16SOIC | |
| MAX736CWE+ | IC REG BCK BST -12V 140MA 16SOIC | |
| MAX744ACWE+ | IC REG BUCK 5V 500MA 16SOIC | |
| MAX759EWE+T | IC REG BCK BST ADJ 300MA 16SOIC | |
| MAX736EWE+T | IC REG BCK BST -12V 140MA 16SOIC | |
| MAX665CWE+T | IC REG CHARG PUMP INV 16SOIC | |
| MAX736EWE+ | IC REG BCK BST -12V 140MA 16SOIC | |
| MAX665CWE+ | IC REG CHARG PUMP INV 16SOIC | |
| MAX743CWE+T | IC REG BCK BST PROG 2A DL 16SOIC | |
| MAX732CWE | IC REG BOOST 12V 200MA 16SOIC | |
| MAX759CWE | IC REG BCK BST ADJ 300MA 16SO | |
| MAX665CWE | IC REG CHARG PUMP INV 16SOIC | |
| MAX738ACWE | IC REG BUCK 5V 750MA 16SOIC | |
| MAX732EWE | IC REG BOOST 12V 200MA 16SOIC | |
| MAX759EWE | IC REG BCK BST ADJ 300MA 16SOIC | |
| MAX732CWE+ | IC REG BOOST 12V 200MA 16SOIC | |
| MAX748ACWE+ | IC REG BUCK 3.3V 500MA 16SOIC | |
| MAX752EWE+ | IC REG BOOST ADJ 1.5A 16SOIC | |
| MAX752CWE+ | IC REG BOOST ADJ 1.5A 16SOIC | |
| MAX739CWE+ | IC REG BCK BST -5V 300MA 16SOIC | |
| MAX732EWE+ | IC REG BOOST 12V 200MA 16SOIC | |
| MAX739EWE+T | IC REG BCK BST -5V 300MA 16SOIC | |
| MAX739CWE+T | IC REG BCK BST -5V 300MA 16SOIC | |
| MAX738AEWE+T | IC REG BUCK 5V 750MA 16SOIC | |
| MAX752EWE+T | IC REG BOOST ADJ 1.5A 16SOIC | |
| MAX744AEWE+T | IC REG BUCK 5V 500MA 16SOIC | |
| MAX748AEWE+T | IC REG BUCK 3.3V 500MA 16SOIC | |
| MAX759CWE+T | IC REG BCK BST ADJ 300MA 16SOIC | |
| MAX752CWE+T | IC REG BOOST ADJ 1.5A 16SOIC | |
| MAX732CWE+T | IC REG BOOST 12V 200MA 16SOIC | |
| MAX732EWE+T | IC REG BOOST 12V 200MA 16SOIC | |
| MAX748ACWE+T | IC REG BUCK 3.3V 500MA 16SOIC | |
| MAX758AEWE+T | IC REG BUCK ADJ 750MA 16SOIC | |
| MAX731CWE+ | IC REG BOOST 5V 200MA 16SOIC | |
| MAX731CWE+T | IC REG BOOST 5V 200MA 16SOIC |
製品の説明
製品詳細
一般説明
MAX743 DC-DCコンバーターICは,小さな,二次出力電源を構築するために必要なすべてのアクティブ回路を含んでいます. 変換機ではなく単純な二端電源を頼りに,MAX743は,すべてのライン電圧条件において,両出力を独立して ± 4% の精度で調節する.温度と負荷の電流
申請
DC-DC変換モジュールの交換分散型電源システム
パソコン用外付け機器
携帯機器
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | マキシム 統合 |
| 製品カテゴリー | DCスイッチレギュレーター |
| シリーズ | MAX743 |
| タイプ | 電圧変換機 |
| パッケージ | チューブ代替包装 |
| 単位重量 | 0.016709オンス |
| マウントスタイル | SMD/SMT |
| パッケージケース | 16-SOIC (0.295",7.50mm 幅) |
| 動作温度 | 0°C~70°C (TA) |
| マウントタイプ | 表面マウント |
| 出力型 | プログラム可能 |
| 機能 | ステップアップ |
| 供給者 デバイス パッケージ | 16-SOIC |
| 出力数 | 2 出力 |
| トポロジー | バック・ブースト |
| 周波数交換 | 200kHz |
| 電流出力 | 2A (スイッチ) |
| 出力設定 | ポジティブとネガティブ (ダブルレール) |
| 出力電圧 | ±12V, ±15V |
| 電圧出力最大 | - |
| シンクロン直線器 | 違う |
| 電圧入力分 | 4.2V |
| 電圧入力最大 | 6V |
| 最大動作温度 | +70°C |
| 動作温度範囲 | 0 C |
| 出力電圧 | 12V 15V |
| 入力電圧-MAX | 6V |
| 出力電流 | 125 mA |
| スイッチング周波数 | 200kHz |
| 入力電圧-MIN | 4.2V |
| 負荷規制 | 1 % |
| パート#アリアス | MAX743 |
| パッケージケース | SOIC-Wide-16 |
機能的に互換性のある部品
形式 パッケージ 機能互換性のある部品
| 製造者 パーツ# | 記述 | 製造者 | 比較する |
| MAX743EWE 電源回路 |
2 双スイッチングコントローラ,200kHzスイッチングフレークマックス,PDSO16,0.300インチ,SOP-16 | ロチェスター・エレクトロニクス | MAX743CWE+対 MAX743EWE |
| MAX743CWE 電源回路 |
デュアルスイッチングコントローラ,電流モード,2A,200kHzスイッチング周波数最大,CMOS,PDSO16,0.300 INCH,SOP-16 | マキシム 統合製品 | MAX743CWE+ と MAX743CWE |
| MAX743EWE+ 電源回路 |
デュアルスイッチングコントローラ,電流モード,2A,200kHzスイッチング周波数最大,CMOS,PDSO16,0.300 INCH,SOP-16 | マキシム 統合製品 | MAX743CWE+ と MAX743EWE+ |
| MAX743EWE+T 電源回路 |
デュアルスイッチングコントローラ,電流モード,2A,200kHzスイッチング周波数最大,CMOS,PDSO16,0.300 INCH,SOP-16 | マキシム 統合製品 | MAX743CWE+対 MAX743EWE+T |
| MAX743CWE+T 電源回路 |
デュアルスイッチングコントローラ,電流モード,2A,200kHzスイッチング周波数最大,CMOS,PDSO16,0.300 INCH,SOP-16 | マキシム 統合製品 | MAX743CWE+対 MAX743CWE+T |
| MAX743EWE-T 電源回路 |
デュアルスイッチングコントローラ,電流モード,2A,200kHzスイッチング周波数最大,CMOS,PDSO16,0.300 INCH,SOP-16 | マキシム 統合製品 | MAX743CWE+対 MAX743EWE-T |
| MAX743CWE-T 電源回路 |
デュアルスイッチングコントローラ,電流モード,2A,200kHzスイッチング周波数最大,CMOS,PDSO16,0.300 INCH,SO-16 | マキシム 統合製品 | MAX743CWE+ と MAX743CWE-T |
記述
ブースト,バック・ブースト スイッチング 調節 IC 陽性・陰性 (ダブルレール) プログラム可能 ±12V,±15V 2出力 2A (スイッチ) 16-SOIC (0.295",7.50mm 幅)
電圧調節器 - スイッチング調節器 デュアルアウト PWM スイッチモード調節器
