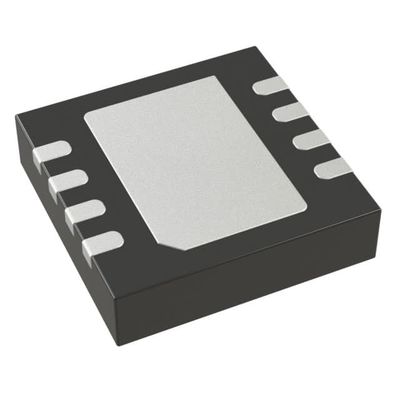

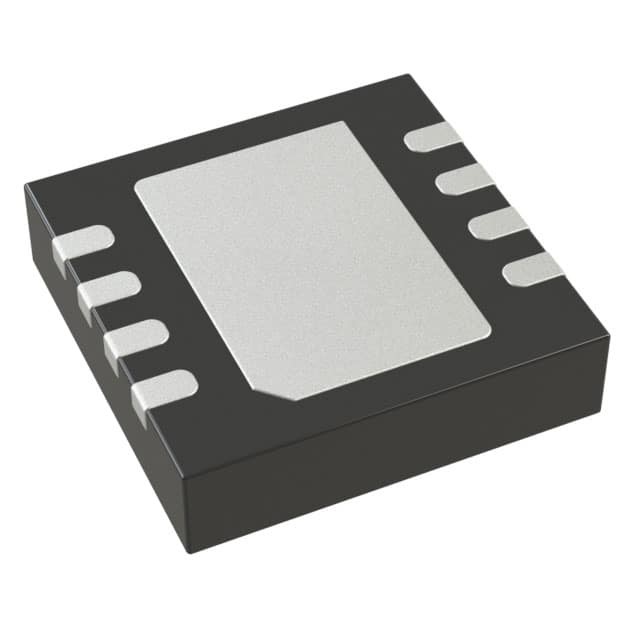

ADP7102ACPZ-R7 IC REG LIN POS ADJ 300MA 8LFCSP アナログデバイス インク
| ブランド名 | Analog Devices Inc. |
|---|---|
| モデル番号 | ADP7102ACPZ-R7 |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 出力構成 | 陽性 | 出力型 | 調節可能 |
|---|---|---|---|
| レギュレータの数 | 1 | 入る電圧- （最高） | 20V |
| 電圧-出力（分/固定されて） | 1.22V | 電圧-出力（最高） | 19.675V |
| 電圧ドロップアウト (最大) | 0.325V @ 300mA | 現在-出力 | 300mA |
| 現在-静止（I.Q.） | 900 μA | 現在-供給（最高） | 1.4 mA |
| PSRR | 80dB ~ 50dB (10kHz ~ 100kHz) | 制御特徴 | オン,電源はいい,電圧ロックアウト |
| 記憶保護機構 | 流れに、温度上の、逆の極性 | 動作温度 | -40°C | 125°C |
| マウントタイプ | 表面マウント | パッケージ/ケース | 8-WFDFN露出パッド、CSP |
| 供給者のデバイスパッケージ | 8-LFCSP-WD (3x3) | ||
| ハイライト | PMICの破片,PMIC IC,力管理集積回路 |
||
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| ADP7102ACPZ-R7 | IC REG LIN POS ADJ 300MA 8LFCSP | |
| ADP7104ACPZ-R7 | IC REG LIN POS ADJ 500MA 8LFCSP | |
| ADP7105ACPZ-R7 | IC REG LIN POS ADJ 500MA 8LFCSP | |
| ADP7182ACPZ-5.0-R7 | IC REG LINEAR -5V 200MA 8LFCSP | |
| ADP7104ACPZ-3.3-R7 | IC REG LINEAR 3.3V 500MA 8LFCSP | |
| ADP7105ACPZ-3.3-R7 | IC REG LINEAR 3.3V 500MA 8LFCSP | |
| ADP7105ACPZ-R2 | IC REG LIN POS ADJ 500MA 8LFCSP | |
| ADP7102ACPZ-9.0-R7 | IC REG LINEAR 9V 300MA 8LFCSP | |
| ADP7104ACPZ-9.0-R7 | IC REG LINEAR 9V 500MA 8LFCSP | |
| ADP7104ACPZ-1.5-R7 | IC REG LINEAR 1.5V 500MA 8LFCSP | |
| ADP7102ACPZ-1.5-R7 | IC REG LINEAR 1.5V 300MA 8LFCSP | |
| ADP7102ACPZ-3.0-R7 | IC REG LINEAR 3V 300MA 8LFCSP | |
| ADP7102ACPZ-5.0-R7 | IC REG LINEAR 5V 300MA 8LFCSP | |
| ADP7102ACPZ-3.3-R7 | IC REG LINEAR 3.3V 300MA 8LFCSP | |
| ADP7105ACPZ-1.8-R7 | IC REG LINEAR 1.8V 500MA 8LFCSP | |
| ADP7182ACPZ-R7 | IC REG LIN NEG ADJ 200MA 8LFCSP | |
| ADP7104ACPZ-5.0-R7 | IC REG LINEAR 5V 500MA 8LFCSP | |
| ADP7104ACPZ-1.8-R7 | IC REG LINEAR 1.8V 500MA 8LFCSP | |
| ADP7104ACPZ-2.5-R7 | IC REG LINEAR 2.5V 500MA 8LFCSP | |
| ADP7104ACPZ-3.0-R7 | IC REG LINEAR 3V 500MA 8LFCSP | |
| ADP7102ACPZ-1.8-R7 | IC REG LINEAR 1.8V 300MA 8LFCSP | |
| ADP7102ACPZ-2.5-R7 | IC REG LINEAR 2.5V 300MA 8LFCSP | |
| ADP7105ACPZ-5.0-R7 | IC REG LINEAR 5V 500MA 8LFCSP |
製品の説明
製品詳細
一般的な説明
ADP7102はCMOSで,低脱出率の線形調節器で,3.3Vから20Vまで動作し,最大300mAの出力電流を提供します.この高入力電圧LDOは,高性能アナログと混合信号回路の調節に理想的です 19Vから1.22Vレール 独自の高度なアーキテクチャを活用して 高い電源拒否率,低騒音,優れた線と負荷の臨時応答を達成する 1 μFの小さなセラミック出力コンデンサで.
特徴
入力電圧範囲: 3.3Vから20V最大出力電流: 300 mA
低騒音: 固定出力バージョンでは15 μV rms
PSRR性能は10kHzで60dB,VOUT = 3.3V
逆電流保護
低脱出電圧: 300 mA の負荷で 200 mV
初期精度: ±0.8%
線,負荷,温度に対する精度: −2%, +1%
低静止電流 (VIN=5V),IGND=750 μA 300 mA
負荷
低停止電流:VIN=12Vで40 μA
1 μF の小さなセラミック出力コンデンサで安定している
固定出力電圧の7つのオプション: 1.5V,1.8V,2.5V,3V,3.3V
5Vと9V
調整可能な出力 1.22 V から VIN 〜 VDO
折りたたみの電流制限と熱過負荷保護
ユーザプログラム可能な精度UVLO/有効
パワーの良い指標
8先端LFCSPと8先端SOICパッケージ
応用
騒音に敏感なアプリケーションの規制:ADC,DAC精密アンプ,高周波オシレーター
時計やPLL
通信とインフラ
医療・医療
産業と計測機器
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | アナログデバイス |
| 製品カテゴリー | 線形電圧調節器 |
| シリーズ | ADP7102 |
| パッケージ | 代替包装 |
| マウントスタイル | SMD/SMT |
| パッケージケース | 8-WFDFN 露出パッド,CSP |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| 供給者 デバイス パッケージ | 8-LFCSP-WD (3x3) |
| 電圧入力 | 3.3V~20V |
| 電流出力 | 300mA |
| 電圧出力 | ADJ は 1.22V |
| レギュレーター・トポロジー | ポジティブ調整可能 |
| 圧力の落ち込み 典型的な | 0.2V @ 300mA |
| 規制当局数 | 1 調節器 |
| 電流制限分 | 450mA |
| 最大動作温度 | + 125 C |
| 動作温度範囲 | - 40°C |
| 出力電流 | 300mA |
| パッケージケース | LFCSP-8 |
記述
線形電圧調節器IC ポジティブ調節可能 1出力 Adj から 1.22V 300mA 8-LFCSP-WD (3x3)
LDOレギュレーター Pos 1.22V から 19V 0.3A 8-Pin LFCSP EP T/R
線形電圧調節器 20V 300mA CMOS LDO 低騒音
