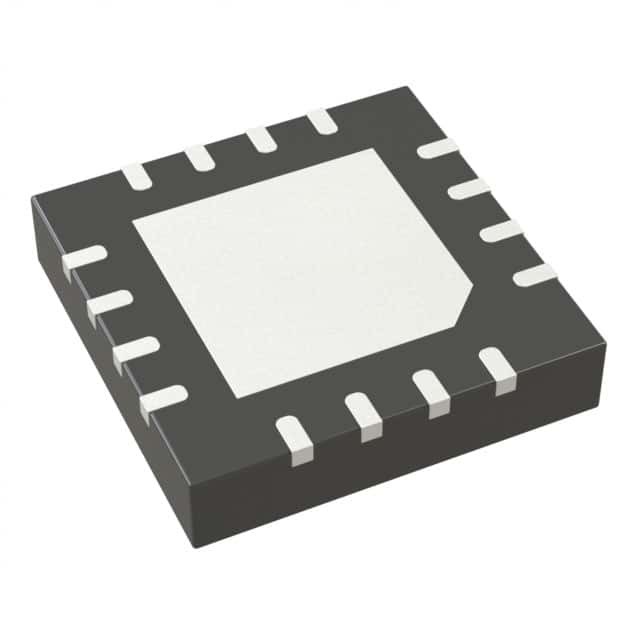

ADP1753ACPZ-R7 IC REG LIN POS ADJ 800MA 16LFCSP アナログデバイス インク
| ブランド名 | Analog Devices Inc. |
|---|---|
| モデル番号 | ADP1753ACPZ-R7 |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 出力構成 | 陽性 | 出力型 | 調節可能 |
|---|---|---|---|
| レギュレータの数 | 1 | 入る電圧- （最高） | 3.6V |
| 電圧-出力（分/固定されて） | 0.75V | 電圧-出力（最高） | 3.3V |
| 電圧ドロップアウト (最大) | 0.14V @ 800mA | 現在-出力 | 800mA |
| 現在-静止（I.Q.） | 800 µA | 現在-供給（最高） | 1.2 mA |
| PSRR | 65dB～51dB(1kHz～100kHz) | 制御特徴 | イネーブル、パワーグッド、ソフトスタート |
| 記憶保護機構 | 流れに、温度上の、逆の極性 | 動作温度 | -40°C | 125°C |
| マウントタイプ | 表面マウント | パッケージ/ケース | 16-WQFNはパッド、CSPを露出した |
| 供給者のデバイスパッケージ | 16-LFCSP （4x4） |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| ADP1753ACPZ-R7 | IC REG LIN POS ADJ 800MA 16LFCSP | |
| ADP1755ACPZ-R7 | IC REG LIN POS ADJ 1.2A 16LFCSP | |
| ADP1740ACPZ-2.5-R7 | IC REG LINEAR 2.5V 2A 16LFCSP | |
| ADP1752ACPZ-1.2-R7 | IC REG LINEAR 1.2V 800MA 16LFCSP | |
| ADP1752ACPZ-1.1-R7 | IC REG LINEAR 1.1V 800MA 16LFCSP | |
| ADP1752ACPZ-1.5-R7 | IC REG LINEAR 1.5V 800MA 16LFCSP | |
| ADP1754ACPZ-2.5-R7 | IC REG LINEAR 2.5V 1.2A 16LFCSP | |
| ADP1754ACPZ-1.5-R7 | IC REG LINEAR 1.5V 1.2A 16LFCSP | |
| ADP1752ACPZ-1.0-R7 | IC REG LINEAR 1V 800MA 16LFCSP | |
| ADP1752ACPZ-2.5-R7 | IC REG LINEAR 2.5V 800MA 16LFCSP | |
| ADP1752ACPZ-1.8-R7 | IC REG LINEAR 1.8V 800MA 16LFCSP | |
| ADP1754ACPZ-1.1-R7 | IC REG LINEAR 1.1V 1.2A 16LFCSP | |
| ADP1754ACPZ-1.8-R7 | IC REG LINEAR 1.8V 1.2A 16LFCSP | |
| ADP1754ACPZ-1.0-R7 | IC REG LINEAR 1V 1.2A 16LFCSP | |
| ADP1754ACPZ-1.2-R7 | IC REG LINEAR 1.2V 1.2A 16LFCSP | |
| ADP1754ACPZ-1.3-R7 | IC REG LINEAR 1.3V 1.2A 16LFCSP | |
| ADP1740ACPZ-1.3-R7 | IC REG LINEAR 1.3V 2A 16LFCSP | |
| ADP1740ACPZ-1.5-R7 | IC REG LINEAR 1.5V 2A 16LFCSP | |
| ADP1740ACPZ-1.0-R7 | IC REG LINEAR 1V 2A 16LFCSP | |
| ADP1740ACPZ-1.1-R7 | IC REG LINEAR 1.1V 2A 16LFCSP | |
| ADP1740ACPZ-1.2-R7 | IC REG LINEAR 1.2V 2A 16LFCSP | |
| ADP1741ACPZ-R7 | IC REG LINEAR POS ADJ 2A 16LFCSP | |
| ADP1740ACPZ-1.8-R7 | IC REG LINEAR 1.8V 2A 16LFCSP | |
| ADP1752ACPZ-1.25R7 | IC REG LINEAR 1.2V 800MA 16LFCSP | |
| ADP1752ACPZ-0.75R7 | IC REG LIN 0.75V 800MA 16LFCSP | |
| ADP1754ACPZ-0.75R7 | IC REG LINEAR 0.75V 1.2A 16LFCSP | |
| ADP1740ACPZ-0.75R7 | IC REG LINEAR 0.75V 2A 16LFCSP | |
| ADP1755ACPZ | ADP1755ACPZ |
製品の説明
製品詳細
一般的な説明
ADP1752/ADP1753は,Low Dropout (LDO) CMOS線形調節器で,1.6Vから3.6Vまで動作し,最大800mAの出力電流を提供します.2から動作するナノメートルのFPGA幾何学の調節に理想的です..5Vから1.8VまでのI/Oレールで,コア電圧を0.75Vまで供給する.先進的な独自のアーキテクチャを使用し,高電源拒絶比 (PSRR) と低騒音を提供します.線と負荷の絶妙な臨時応答を達成するだけで小さな4.7 μF セラミック出力コンデンサター.
特徴
最大出力電流:0.8A入力電圧範囲:1.6Vから3.6V
低停止電流: <2 μA
非常低脱出電圧: 70 mV @ 0.8 A 負荷
初期精度: ±1%
線,負荷,温度に対する精度: ±2%
7 固定出力電圧オプション ソフトスタート 0.75 V から 2.5 V (ADP1752)
調整可能な出力電圧オプション ソフトスタート 0.75Vから3.3V (ADP1753)
PSRR高 65 dB @ 1 kHz 65 dB @ 10 kHz 54 dB @ 100 kHz
23 μV rms 0.75 V の出力で
小さな4.7 μFのセラミック出力コンデンサで安定している
優れた負荷とラインの臨時応答
電流制限と熱過負荷保護
パワー・グッド・インジケーター
ロジック制御の有効化
逆電流保護
応用
サーバーコンピュータメモリー部品
電気通信機器
ネットワーク機器
DSP/FPGA/マイクロプロセッサ用
計測装置/データ収集システム
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | アナログデバイス |
| 製品カテゴリー | 線形電圧調節器 |
| Mfr | アナログ・デバイスズ |
| シリーズ | - |
| パッケージ | テープ&リール (TR) 切断テープ (CT) ディジリール® |
| 商品の状況 | アクティブ |
| 出力設定 | ポジティブ |
| 出力型 | 調節可能 |
| 規制当局数 | 1 |
| 電圧入力最大 | 3.6V |
| 電圧出力最小固定 | 0.75V |
| 電圧出力最大 | 3.3V |
| 圧力の減量最大 | 0.14V @ 800mA |
| 電流出力 | 800mA |
| 静止する電流のIQ | 800 μA |
| 電流供給最大 | 1.2mA |
| PSRR | 65dB ~ 51dB (1kHz ~ 100kHz) |
| 制御機能 | パワーを有効にする 良い柔らかいスタート |
| 保護機能 | 電流以上温度以上 反極性 |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| パッケージケース | 16-WQFN 露出パッド CSP |
| 供給者 デバイス パッケージ | 16-LFCSP (4x4) |
| 基本製品番号 | ADP1753 |
記述
線形電圧調節器IC ポジティブ調節可能 1 出力 0.75 V ~ 3 V 800mA 16-LFCSP-WQ (4x4)
LDOレギュレーター Pos 0.75V から 3V 0.8A 16-Pin LFCSP EP T/R
線形電圧調節器 800mA 低電圧 ADJ-Vout LDO
