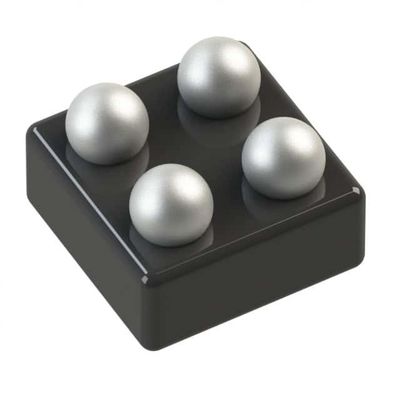

ADP160ACBZ-3.3-R7 IC REG LINEAR 3.3V 150MA 4WLCSP アナログデバイス インク

  • ADP160ACBZ-3.3-R7 IC REG LINEAR 3.3V 150MA 4WLCSP Analog Devices Inc.
ブランド名 Analog Devices Inc.
モデル番号 ADP160ACBZ-3.3-R7
最小注文数量 1
価格 Based on current price
パッケージの詳細 帯電防止袋及び板紙箱
受渡し時間 3~5 営業日
支払条件 T/T
供給の能力 ストック

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
出力構成 陽性 出力型 固定される
レギュレータの数 1 入る電圧- （最高） 5.5V
電圧-出力（分/固定されて） 3.3V 電圧-出力（最高） -
電圧ドロップアウト (最大) 0.195V @ 150mA 現在-出力 150mA
現在-静止（I.Q.） 1.25 μA 現在-供給（最高） 65 µA
PSRR 60dB ~ 50dB (100Hz ~ 1kHz) 制御特徴 可能にしなさい
記憶保護機構 流れに、電圧閉鎖（UVLO）の下の温度上の、 動作温度 -40°C | 125°C
マウントタイプ 表面マウント パッケージ/ケース 4-WFBGA,WLCSP
供給者のデバイスパッケージ 4-WLCSP (0.96x0.96)
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
Part Number Description
ADP160ACBZ-3.3-R7 IC REG LINEAR 3.3V 150MA 4WLCSP
ADP160ACBZ-2.5-R7 IC REG LINEAR 2.5V 150MA 4WLCSP
ADP160ACBZ-2.1-R7 IC REG LINEAR 2.1V 150MA 4WLCSP
ADP162ACBZ-3.0-R7 IC REG LINEAR 3V 150MA 4WLCSP
ADP165ACBZ-3.3-R7 IC REG LINEAR 3.3V 150MA 4WLCSP
ADP160ACBZ-2.85-R7 IC REG LINEAR 2.85V 150MA 4WLCSP
ADP160ACBZ-3.0-R7 IC REG LINEAR 3V 150MA 4WLCSP
ADP160ACBZ-4.2-R7 IC REG LINEAR 4.2V 150MA 4WLCSP
ADP160ACBZ-2.8-R7 IC REG LINEAR 2.8V 150MA 4WLCSP
ADP160ACBZ-1.2-R7 IC REG LINEAR 1.2V 150MA 4WLCSP
ADP162ACBZ-3.2-R7 IC REG LINEAR 3.2V 150MA 4WLCSP
ADP162ACBZ-1.8-R7 IC REG LINEAR 1.8V 150MA 4WLCSP
ADP162ACBZ-2.3-R7 IC REG LINEAR 2.3V 150MA 4WLCSP
ADP160ACBZ-1.8-R7 IC REG LINEAR 1.8V 150MA 4WLCSP
ADP162ACBZ-2.1-R7 IC REG LINEAR 2.1V 150MA 4WLCSP
ADP165ACBZ-2.2-R7 IC REG LINEAR 2.2V 150MA 4WLCSP
ADP165ACBZ-2.85-R7 IC REG LINEAR 2.85V 150MA 4WLCSP
ADP165ACBZ-3.0-R7 IC REG LINEAR 3V 150MA 4WLCSP
ADP166ACBZ-3.3-R7 IC REG LINEAR 3.3V 150MA 4WLCSP
ADP165ACBZ-1.8-R7 IC REG LINEAR 1.8V 150MA 4WLCSP
ADP165ACBZ-1.2-R7 IC REG LINEAR 1.2V 150MA 4WLCSP
ADP160ACBZ-2.75-R7 IC REG LINEAR 2.75V 150MA 4WLCSP
ADP162ACBZ-1.2-R7 IC REG LINEAR 1.2V 150MA 4WLCSP
ADP160ACBZ-1.5-R7 IC REG LINEAR 1.5V 150MA 4WLCSP
ADP162ACBZ-2.8-R7 IC REG LINEAR 2.8V 150MA 4WLCSP
ADP162ACBZ-4.2-R7 IC REG LINEAR 4.2V 150MA 4WLCSP
ADP166ACBZ-2.85-R7 IC REG LINEAR 2.85V 150MA 4WLCSP
ADP166ACBZ-2.3-R7 IC REG LINEAR 2.3V 150MA 4WLCSP
ADP166ACBZ-3.0-R7 IC REG LINEAR 3V 150MA 4WLCSP
ADP166ACBZ-1.2-R7 IC REG LINEAR 1.2V 150MA 4WLCSP
ADP165ACBZ-2.3-R7 IC REG LINEAR 2.3V 150MA 4WLCSP
ADP166ACBZ-1.8-R7 IC REG LINEAR 1.8V 150MA 4WLCSP
ADP166ACBZ-2.2-R7 IC REG LINEAR 2.2V 150MA 4WLCSP
メッセージ
Part Number Description
製品の説明

製品詳細

一般的な説明

ADP160/ADP161/ADP162/ADP163は,2,2Vから5.5Vまで動作し,最大150mAの出力電流を提供する超低静止電流,低脱落,線形調節器です.
150 mA の負荷で195 mV の脱出電圧は効率を向上させ,幅広い入力電圧範囲で動作することを可能にします.
ADP16xは,特に高い性能,空間制限の要件を満たすために,小さな1 μF ± 30%セラミック入力と出力コンデンサで安定した動作のために設計されています
応用について
ADP160は,1.2Vから4.2Vまでの15の固定出力電圧オプションで提供されています.ADP160/ADP161は,LDOが無効になったときに自動的に出力を放出するスイッチ抵抗も含まれていますADP162は ADP160と同じですが,出力放出機能は含まれていません.

特徴

超低静電
IQ = 0 μA の負荷で 560 nA
IQ = 1 μA の負荷で 860 nA
1μFのセラミック入力と出力コンデンサで安定している
最大出力電流:150 mA
入力電圧範囲: 2.2Vから5.5V
低停止電流: <50 nA
低脱出電圧:150 mAの負荷で195 mV
初期精度: ±1%
線,負荷,温度に対する精度: ±3.5%
15 固定出力電圧のオプション: 1.2 V から 4.2 V
調節可能な出力
PSRR性能が100Hzで72dB
電流制限と熱過負荷保護
論理制御を有効にする
統合出力放電抵抗
5 リードの TSOT パッケージ
4ボール,0.5mmのピッチ WLCSP

応用
携帯電話
デジタルカメラとオーディオ機器
携帯機器と電池駆動装置
DCからDCへの配送後
携帯医療機器

仕様

属性 属性値
製造者 アナログデバイス
製品カテゴリー 線形電圧調節器
シリーズ ADP160
パッケージ 代替包装
単位重量 0.002413オンス
マウントスタイル SMD/SMT
パッケージケース 4-UFBGA,WLCSP
動作温度 -40°C ~ 125°C
マウントタイプ 表面マウント
供給者 デバイス パッケージ 4-WLCSP (0.97×0.97)
電圧入力 5.5Vまで
電流出力 150mA
電圧出力 3.3V
レギュレーター・トポロジー ポジティブ 固定
圧力の落ち込み 典型的な 0.105V @ 150mA
規制当局数 1 調節器
電流制限分 220mA
最大動作温度 + 125 C
動作温度範囲 - 40°C
入力電圧-MAX 5.5V
出力電流 150 mA
入力電圧-MIN 2.2V
ソフトウェア開発キット ADP160UJZ-REDYKIT
パッケージケース WLCSP-4

記述

線形電圧調節器IC ポジティブ固定 1 出力 3.3V 150mA 4-WLCSP (0.97x0.97)
LDOレギュレーター Pos 3.3V 0.15A 4ピン WLCSP T/R
線形電圧調節器 150mA LDO 3.3Vout w/QOD
