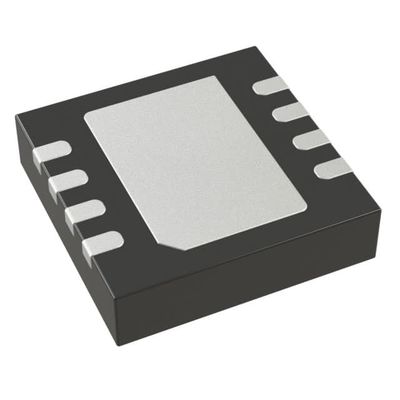

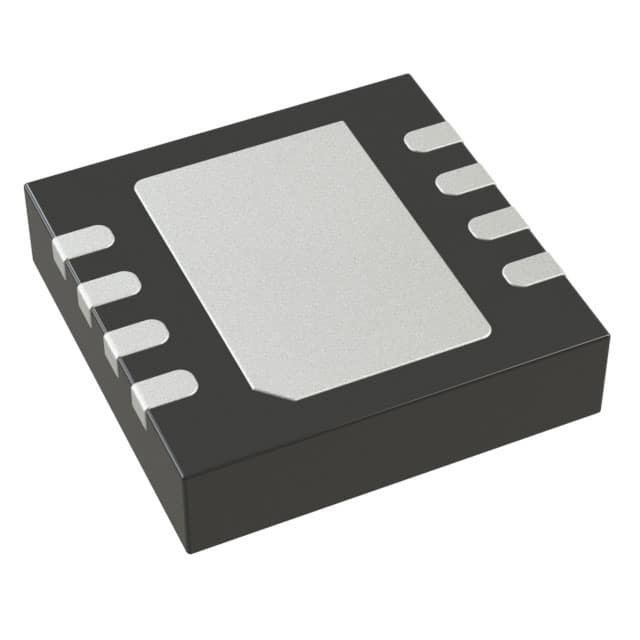

ADM7170ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP アナログデバイス インク

一般的な説明

ADM7170はCMOS,低脱出線性調節器 (LDO) で,2.3Vから6.5Vまで動作し,最大500mAの出力電流を提供します.この高出力電流LDOは,高性能アナログと混合信号回路の調節に理想的です 6Vから1Vまで.2Vレール.先進的な独占アーキテクチャを使用し,デバイスは高い電源拒否と低騒音を提供し,わずか4で優れたラインと負荷の臨時応答を達成します.7 μF セラミック出力コンデンサ負荷臨時応答は,通常,1mAから500mAの負荷ステップで1.5μsである.
ADM7170は17の固定出力電圧オプションで提供されている.以下の電圧は,1.3 V,1.8 V,2.5 V,3.0 V,3.3 V,4.2 V,および5.0 Vで入手可能である.特別注文で利用可能な追加の電圧は1.5 V,1.85 V,2.0 V,2.2 V,2.7 V,2.75 V,2.8 V,2.85 V,3.8 V,および4.6 V. 調整可能なバージョンも利用可能で,出力電圧は1.2VからVIN − VDO,外部フィードバック分割器.
インラッシュ電流は,ソフト・スタート・ピン経由で起動時間を調整することで制御できる. 1 nF のソフト・スタート・コンデンサータの典型的な起動時間は約 1.0 ms である.
ADM7170レギュレーターの出力ノイズは,出力電圧から独立して5μV rmsである.ADM7170は8リード,3mm × 3mm LFCSPで入手可能で,非常にコンパクトなソリューションだけでなく,低圧電池で最大500mAの出力電流を必要とするアプリケーションに優れた熱性能を提供します.低プロフィールな足跡

特徴

入力電圧範囲:2.3Vから6.5V
最大負荷電流: 500 mA
低騒音:出力電圧から独立して 5 μV rms
100Hzから100kHz
急速な臨時応答: 1mAから500mAの負荷ステップで1.5μs
100 kHzで60 dB PSRR
低脱出電圧: 500 mA の負荷で 42 mV,VOUT = 3 V
初期精度: ±0.75%
線,負荷,温度に対する精度: ±1.25%
静止電流,IGND = 0.7 mA 無負荷で
低停止電流: VIN = 5 V で 0.25 μA
小さな4.7 μFのセラミック出力コンデンサで安定している
調節可能な出力電圧と固定出力電圧のオプション: 1.2V~5.0V
1.2VからVIN − VDOまでの調節可能出力
精度を有効にする
調整可能なソフトスタート
8鉛,3mm × 3mm LFCSPパッケージ
ADIsimPower ツールによってサポートされています

応用

騒音に敏感なアプリケーションの規制:ADCとDAC
回路,精密アンプ,PLL/VCO,クロッキングIC
通信とインフラ
医療・医療
産業と計測機器
