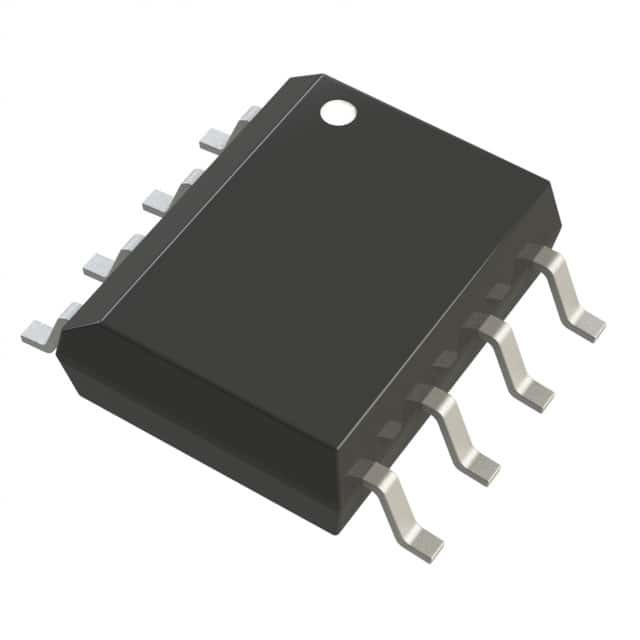

ADP3301ARZ-5 IC REG LINEAR 5V 100MA 8SOIC アナログ デバイス インク
| ブランド名 | Analog Devices Inc. |
|---|---|
| モデル番号 | ADP3301ARZ-5 |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 出力構成 | 陽性 | 出力型 | 固定される |
|---|---|---|---|
| レギュレータの数 | 1 | 入る電圧- （最高） | 12v |
| 電圧-出力（分/固定されて） | 5V | 電圧-出力（最高） | - |
| 電圧ドロップアウト (最大) | 0.2V @ 100mA | 現在-出力 | 100mA |
| 現在-静止（I.Q.） | 300μA | 現在-供給（最高） | 2mA |
| PSRR | - | 制御特徴 | エラー・フラグ,シャットダウン |
| 記憶保護機構 | 温度に | 動作温度 | -20°C | 85°C （TA） |
| マウントタイプ | 表面マウント | パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SOIC |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| ADP3301ARZ-5 | IC REG LINEAR 5V 100MA 8SOIC | |
| ADP3303ARZ-5 | IC REG LINEAR 5V 200MA 8SOIC | |
| ADP3303ARZ-3.3REEL | IC REG LINEAR 3.3V 200MA 8SOIC | |
| ADP3303ARZ-3.3-RL7 | IC REG LINEAR 3.3V 200MA 8SOIC | |
| ADP3367ARZ | IC REG LIN POS ADJ 300MA 8SOIC | |
| ADP3301ARZ-3.2 | IC REG LINEAR 3.2V 100MA 8SOIC | |
| ADP3301ARZ-3.3 | IC REG LINEAR 3.3V 100MA 8SOIC | |
| ADP3301ARZ-3 | IC REG LINEAR 3V 100MA 8SOIC | |
| ADP3303ARZ-3.3 | IC REG LINEAR 3.3V 200MA 8SOIC | |
| ADP3303ARZ-5-REEL | IC REG LINEAR 5V 200MA 8SOIC | |
| ADP3301ARZ-3.3-RL | IC REG LINEAR 3.3V 100MA 8SOIC | |
| ADP3301ARZ-5-REEL | IC REG LINEAR 5V 100MA 8SOIC | |
| ADP3301ARZ-3-REEL | IC REG LINEAR 3V 100MA 8SOIC | |
| ADP3367ARZ-REEL7 | IC REG LIN POS ADJ 300MA 8SOIC | |
| ADP3303AR-3.3 | IC REG LINEAR 3.3V 200MA 8SOIC | |
| ADP3301AR-2.7 | IC REG LINEAR 2.7V 100MA 8SOIC | |
| ADP3301AR-2.7-REEL | IC REG LINEAR 2.7V 100MA 8SOIC | |
| ADP3301AR-3 | IC REG LINEAR 3V 100MA 8SOIC | |
| ADP3301AR-3-REEL | IC REG LINEAR 3V 100MA 8SOIC | |
| ADP3301AR-3.2 | IC REG LINEAR 3.2V 100MA 8SOIC | |
| ADP3301AR-3.3 | IC REG LINEAR 3.3V 100MA 8SOIC | |
| ADP3301AR-3.3-REEL | IC REG LINEAR 3.3V 100MA 8SOIC | |
| ADP3301AR-5 | IC REG LINEAR 5V 100MA 8SOIC | |
| ADP3303AR-2.7 | IC REG LINEAR 2.7V 200MA 8SOIC | |
| ADP3303AR-2.7-REEL | IC REG LINEAR 2.7V 200MA 8SOIC | |
| ADP3303AR-3 | IC REG LINEAR 3V 200MA 8SOIC | |
| ADP3303AR-3.2 | IC REG LINEAR 3.2V 200MA 8SOIC | |
| ADP3303AR-3.3-REEL | IC REG LINEAR 3.3V 200MA 8SOIC | |
| ADP3303AR-3.3-RL7 | IC REG LINEAR 3.3V 200MA 8SOIC | |
| ADP3303AR-5 | IC REG LINEAR 5V 200MA 8SOIC | |
| ADP667AR | IC REG LDO 5V OR ADJ LIN 8-SOIC | |
| ADP667AR-REEL | IC REG LDO 5V OR ADJ LIN 8-SOIC | |
| ADP667AR-REEL7 | IC REG LDO 5V OR ADJ LIN 8-SOIC | |
| ADP3367AR | IC REG LINEAR 1.3V 300MA 8SOIC | |
| ADP667ARZ-REEL | IC REG LDO 250MA 5V/ADJ 8SOIC | |
| ADP3303ARZ-3.2 | IC REG LINEAR 3.2V 200MA 8SOIC | |
| ADP3303ARZ-2.7 | IC REG LINEAR 2.7V 200MA 8SOIC | |
| ADP3301ARZ-2.7 | IC REG LINEAR 2.7V 100MA 8SOIC | |
| ADP667ARZ-REEL7 | IC REG LIN POS ADJ 250MA 8SOIC | |
| ADP3301AR-5-REEL | IC REG LINEAR 5V 100MA 8SOIC | |
| ADP3303AR-3-REEL | IC REG LINEAR 3V 200MA 8SOIC | |
| ADP3303AR-3.2-REEL | IC REG LDO 3.2V 0.2A 8SOIC |
製品の説明
製品詳細
一般的な説明
ADP3301は,精密低脱出 anyCAPTM*電圧調節器のADP330xファミリーのメンバーです. ADP3301は,新しいアーキテクチャで従来のLDOから際立っています.強化されたプロセスと新しいパッケージ. Its patented design includes a noninverting wideband driver and a stage that permits the use of an internal “pole splitting” capacitor to stabilize the feedback loop with a single output capacitor as small as 0.47 μF.この装置は,空間制限のアプリケーションのための陶器型 (MLCC) を含む,ESR (等価連続抵抗) 値に関係なく,どのタイプのコンデンサででも安定しています.ADP3301は ±0 の特殊な精度を達成ADP3301の脱出電圧は100mAでわずか100mV (典型的な) です.
特徴
高度な精度 (線上および負荷規制 +25°C): 60.8%超低脱出電圧: 100 mV 典型的な @ 100 mA
安定性のためには CO=0.47 μFのみが必要です
anyCAPTM* = すべてのタイプのコンデンサで安定
電流と熱制限
低騒音
中断検出器
低切断電流: 1 μA
固定電圧のいくつかのオプション
3.0Vから12Vの電源範囲
20°Cから+85°Cの環境温度範囲
熱強化SO-8パッケージ
優良 な 線 と 荷物 規制
応用
携帯電話ノートPC パームトップコンピュータ
バッテリー駆動システム
携帯機器
配給の切り替えるポストレギュレーター
文字列コードスキャナー
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | アナログデバイス |
| 製品カテゴリー | 線形電圧調節器 |
| シリーズ | anyCAP® |
| パッケージ | 代替包装 |
| 単位重量 | 0.019048オンス |
| マウントスタイル | SMD/SMT |
| パッケージケース | 8-SOIC (0.154",3.90mm 幅) |
| 動作温度 | -55°C ~ 125°C |
| マウントタイプ | 表面マウント |
| 供給者 デバイス パッケージ | 8-SOIC |
| 電圧入力 | 12Vまで |
| 電流出力 | 100mA |
| 電圧出力 | 5V |
| レギュレーター・トポロジー | ポジティブ 固定 |
| 圧力の落ち込み 典型的な | 0.1V @ 100mA |
| 規制当局数 | 1 調節器 |
| 電流制限分 | - |
| 入力電圧-MAX | 12V |
| 出力電流 | 100mA |
| 入力電圧-MIN | 3V |
| 負荷規制 | 0.014 mV |
| パッケージケース | SOIC-8 |
機能的に互換性のある部品
形式 パッケージ 機能互換性のある部品
| 製造者 パーツ# | 記述 | 製造者 | 比較する |
| ADP3301ARZ-3 電源回路 |
高精度 anyCAPR 100 mA 低脱出線形調節器 | アナログ・デバイスズ | ADP3301ARZ-5対 ADP3301ARZ-3 |
| ADP3301AR-5 電源回路 |
5 V 固定プラスの LDO 調節器,0.2 V 落下,PDSO8,SOP-8 | ロチェスター・エレクトロニクス | ADP3301ARZ-5対 ADP3301AR-5 |
| ADP3301ARZ-2 試聴する7 電源回路 |
2.7 V 固定ポジティブ LDO 調節器,0.2 V 落下,PDSO8,SOP-8 | ロチェスター・エレクトロニクス | ADP3301ARZ-5 と ADP3301ARZ-2 と対照的に7 |
| ADP3301AR-3を3 電源回路 |
3.3 V 固定プラスのLDO調節器,0.2 V 落下,PDSO8,SOP-8 | ロチェスター・エレクトロニクス | ADP3301ARZ-5 と ADP3301AR-3 と対照的に3 |
| ADP3301AR-3 電源回路 |
3 V 固定プラスの LDO 調節器,0.2 V 落下,PDSO8,SOP-8 | ロチェスター・エレクトロニクス | ADP3301ARZ-5対 ADP3301AR-3 |
| ADP3301ARZ-5 リール 電源回路 |
5 V 固定プラスの LDO 調節器,0.2 V 落下,PDSO8,SOP-8 | ロチェスター・エレクトロニクス | ADP3301ARZ-5 vs ADP3301ARZ-5-リール |
| ADP3301AR-3を2 電源回路 |
3.2V固定プラスのLDOレギュレーター,0.2Vドロップアウト,PDSO8,SOP-8 | ロチェスター・エレクトロニクス | ADP3301ARZ-5 と ADP3301AR-3 と対照的に2 |
| ADP3301ARZ-3 試聴する3 電源回路 |
高精度 anyCAPR 100 mA 低脱出線形調節器 | アナログ・デバイスズ | ADP3301ARZ-5 と ADP3301ARZ-3 と対照的に3 |
| ADP3301ARZ-3-リール 電源回路 |
3 V 固定プラスの LDO 調節器,0.2 V 落下,PDSO8,SOP-8 | ロチェスター・エレクトロニクス | ADP3301ARZ-5 vs ADP3301ARZ-3-リール |
| ADP3301AR-3.2 リール 電源回路 |
高精度なCAPAR100 | アナログ・デバイスズ | ADP3301ARZ-5 対 ADP3301AR-3.2 リール |
記述
線形電圧調節器IC ポジティブ 固定 1 出力 5V 100mA 8-SOIC
LDOレギュレーター Pos 5V 0.2A 8ピンSOIC Nチューブ
線形電圧調節器 高Acc 100mA LDO
