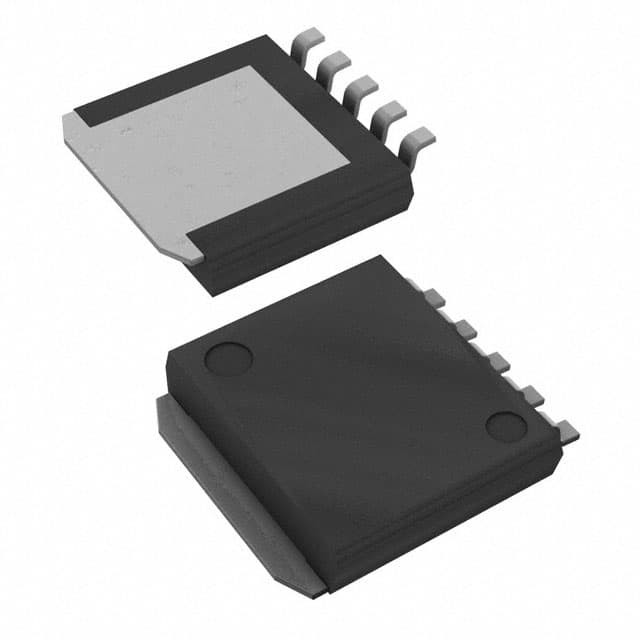

BA00DD0WHFP-TR IC REG LINEAR POS ADJ 2A HRP-5 ローム半導体
| ブランド名 | Rohm Semiconductor |
|---|---|
| モデル番号 | BA00DD0WHFP-TR |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 出力構成 | 陽性 | 出力型 | 調節可能 |
|---|---|---|---|
| レギュレータの数 | 1 | 入る電圧- （最高） | 25V |
| 電圧-出力（分/固定されて） | 1.27V | 電圧-出力（最高） | 24.3V |
| 電圧ドロップアウト (最大) | 0.7V @ 2A | 現在-出力 | 2A |
| 現在-静止（I.Q.） | 2.5 mA | 現在-供給（最高） | 5 mA |
| PSRR | 55dB （120Hz） | 制御特徴 | 可能にしなさい |
| 記憶保護機構 | 超電流,超温度,超電圧 | 動作温度 | -40°C | 125°C |
| マウントタイプ | 表面マウント | パッケージ/ケース | HRP-5 (5リード+タブ) |
| 供給者のデバイスパッケージ | HRP-5 |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| BD50FD0WHFP-TR | 2A 5V, FIXED OUTPUT, HIGH-ACCURA | |
| BA00DD0WHFP-TR | IC REG LINEAR POS ADJ 2A HRP-5 | |
| BA50DD0WHFP-TR | IC REG LINEAR 5V 2A HRP-5 | |
| BD800M5WHFP-CTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD3570YHFP-MTR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD80C0AHFP-CTR | IC REG LINEAR 8V 1A HRP-5 | |
| BD30FD0WHFP-TR | 2A 3V, FIXED OUTPUT, HIGH-ACCURA | |
| BD18FD0WHFP-TR | 2A 1.8V, FIXED OUTPUT, HIGH-ACCU | |
| BD90FD0WHFP-TR | 2A 9V, FIXED OUTPUT, HIGH-ACCURA | |
| BDJ5FD0WHFP-TR | 2A 15V, FIXED OUTPUT, HIGH-ACCUR | |
| BDJ2FD0WHFP-TR | 2A 12V, FIXED OUTPUT, HIGH-ACCUR | |
| BD80FD0WHFP-TR | 2A 8V, FIXED OUTPUT, HIGH-ACCURA | |
| BD15FD0WHFP-TR | 2A 1.5V, FIXED OUTPUT, HIGH-ACCU | |
| BDJ6FD0WHFP-TR | 2A 16V, FIXED OUTPUT, HIGH-ACCUR | |
| BD25FD0WHFP-TR | 2A 2.5V, FIXED OUTPUT, HIGH-ACCU | |
| BD00EA5WHFP-TR | 500MA ADJUSTABLE OUTPUT LDO REGU | |
| BD90C0AWHFP-CTR | IC REG LINEAR 9V 1A HRP-5 | |
| BD00C0AWHFP-CTR | IC REG LINEAR POS ADJ 1A HRP-5 | |
| BD90C0AHFP-CTR | IC REG LINEAR 9V 1A HRP-5 | |
| BD3575YHFP-MTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD33FD0WHFP-TR | 2A 3.3V, FIXED OUTPUT, HIGH-ACCU | |
| BD00FD0WHFP-TR | 2A VARIABLE OUTPUT, HIGH-ACCURAC | |
| BD80C0AWHFP-CTR | IC REG LINEAR 8V 1A HRP-5 | |
| BD33C0AHFP-CTR | IC REG LINEAR 3.3V 1A HRP-5 | |
| BD33C0AWHFP-CTR | IC REG LINEAR 3.3V 1A HRP-5 | |
| BD00D0AWHFP-TR | IC REG LINEAR POS ADJ 2A HRP-5 | |
| BA33DD0WHFP-TR | IC REG LINEAR 3.3V 2A HRP-5 | |
| BA90DD0WHFP-TR | IC REG LINEAR 9V 2A HRP-5 | |
| BA18DD0WHFP-TR | IC REG LINEAR 1.8V 2A HRP5 | |
| BAJ2DD0WHFP-TR | IC REG LINEAR 12V 2A HRP-5 | |
| BD3925HFP-CTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD50C0AHFP-CTR | IC REG LINEAR 5V 1A HRP-5 | |
| BA25DD0WHFP-TR | IC REG LINEAR 2.5V 2A HRP-5 | |
| BD00FDAWHFP-TR | 2A 35V, VARIABLE OUTPUT, HIGH-AC | |
| BD3572YHFP-MTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD50C0AWHFP-CTR | IC REG LINEAR 5V 1A HRP-5 | |
| BD3574YHFP-MTR | IC REG LINEAR 5V 500MA HRP-5 | |
| BAJ6DD0WHFP-TR | IC REG LINEAR 16V 2A HRP-5 | |
| BD3573YHFP-MTR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD3571YHFP-MTR | IC REG LINEAR 5V 500MA HRP-5 | |
| BA33D15HFP-TR | IC REG LINEAR 1.5V/3.3V HRP5 | |
| BA33D18HFP-TR | IC REG LINEAR 1.8V/3.3V HRP5 | |
| BA3259HFP-TR | IC REG LIN POS ADJ 1A/1A HRP-5 | |
| BA33C18HFP-TR | IC REG LIN 1.8V/3.3V 1A/1A HRP-5 | |
| BA3257HFP-TR | IC REG LINEAR POS ADJ 1A/1A HRP5 | |
| BA30DD0WHFP-TR | IC REG LINEAR 3V 2A HRP-5 | |
| BA15DD0WHFP-TR | IC REG LINEAR 1.5V 2A HRP5 | |
| BD3941HFP-TR | IC REG LINEAR 5V 500MA HRP-5 | |
| BD3931HFP-TR | IC REG LINEAR 5V 500MA HRP-5 | |
| BD3571HFP-TR | IC REG LINEAR 5V 500MA HRP-5 | |
| BD3575HFP-TR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD3570HFP-TR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD3573HFP-TR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD3572HFP-TR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD3574HFP-TR | IC REG LINEAR 5V 500MA HRP5 | |
| BA33C25HFP-TR | IC REG LIN 2.5V/3.3V 1A/1A HRP-5 | |
| BA3258HFP-TR | IC REG LINEAR 3.3V/1.5V 1A HRP-5 |
製品の説明
製品詳細
● 概要
BA00DD0xxとBD00CC0xxシリーズは,2A/1Aまでの出力で利用可能な低飽和性レギュレーターである.出力電圧は外部抵抗を使用して任意に設定することができる.このシリーズLDOレギュレーターは,幅広いパッケージラインナップで提供されています.This IC has a built-in over-current protection circuit that prevents the destruction of the IC due to output short circuits and a thermal shutdown circuit that protects the IC from thermal damage due to overloading.
● 特徴
■高精度出力電圧 (BA00DD0xx) の ±1%■PNP出力で低飽和度
■出力短路によるICの破壊を防止する超電流保護回路
■ 超負荷による熱損傷からICを保護するための内蔵熱停止回路
■ 電源 の 突っ込み に よっ て IC が 破壊 さ れる こと を 防止 する 内蔵 超電圧 保護 回路
● 応用
DVDやCD,FPD,テレビ,パーソナルコンピュータ,その他の消費機器のDSP電源に使用可能
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | ROHM |
| 製品カテゴリー | 線形電圧調節器 |
| シリーズ | BA00DD0xx |
| パッケージ | 代替包装 |
| マウントスタイル | SMD/SMT |
| パッケージケース | TO-263-6,D2Pak (5リード+タブ),TO-263BA |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| 出力型 | 調節可能 |
| 供給者 デバイス パッケージ | HRP-5 |
| 電圧入力 | 3V~25V |
| 出力数 | 1 出力 |
| 電流出力 | 2A |
| 電圧出力 | 調節可能 |
| レギュレーター・トポロジー | ポジティブ調整可能 |
| 圧力の落ち込み 典型的な | 0.45V @ 2A |
| 規制当局数 | 1 調節器 |
| 電流制限分 | - |
| Pd-パワー・ディシピレーション | 2.3W |
| 最大動作温度 | + 125 C |
| 動作温度範囲 | - 40°C |
| 出力電圧 | アドジ |
| 入力電圧-MAX | 25V |
| 出力電流 | 2A |
| 入力電圧-MIN | +3V |
| 負荷規制 | 50mV |
| パッケージケース | HRP-5 |
| 脱出電圧 | 450mV |
| ライン規則 | 35mV |
機能的に互換性のある部品
形式 パッケージ 機能互換性のある部品
| 製造者 パーツ# | 記述 | 製造者 | 比較する |
| BA00DD0WHFP 電源回路 |
調整可能なポジティブなLDO調節器,1.257V最小,1.283V最大,0.7V脱出,双極性,PSSO5,ROHSコンプライアント,HRP-5 | ROHM 半導体 | BA00DD0WHFP-TR 対 BA00DD0WHFP |
記述
線形電圧調節器IC ポジティブ調節可能 1 出力調節可能 2A HRP-5
LDO電圧調節器VOLT VAR出力 1.5V〜16V
