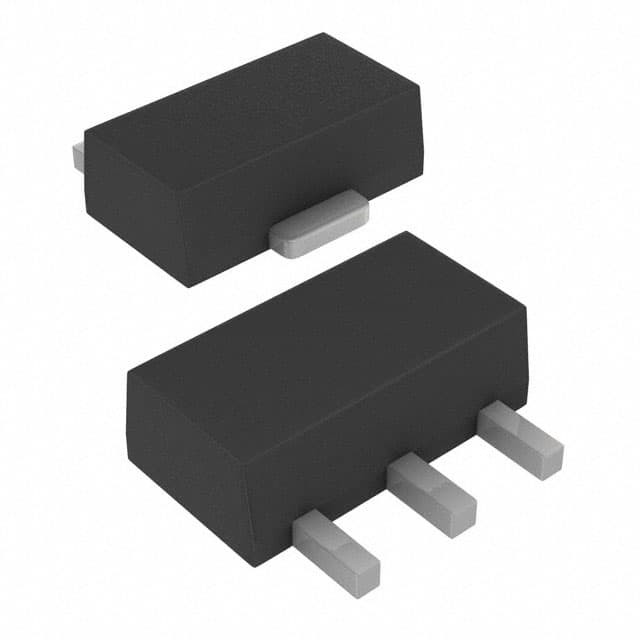

NJM78L08UA-TE1 IC REG LINEAR 8V 100MA SOT89 ニッシンボマイクロデバイス株式会社
| ブランド名 | Nisshinbo Micro Devices Inc. |
|---|---|
| モデル番号 | NJM78L08UA-TE1 |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 出力構成 | 陽性 | 出力型 | 固定される |
|---|---|---|---|
| レギュレータの数 | 1 | 入る電圧- （最高） | 30V |
| 電圧-出力（分/固定されて） | 8V | 電圧-出力（最高） | - |
| 電圧ドロップアウト (最大) | - | 現在-出力 | 100mA |
| 現在-静止（I.Q.） | 6mA | 現在-供給（最高） | - |
| PSRR | 66dB (120Hz) | 制御特徴 | - |
| 記憶保護機構 | 過熱、短絡 | 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント | パッケージ/ケース | TO-243AA |
| 供給者のデバイスパッケージ | SOT-89 |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| NJM78L08UA-TE1 | IC REG LINEAR 8V 100MA SOT89 | |
| NJM78L05UA-TE1 | IC REG LINEAR 5V 100MA SOT89 | |
| NJM78L06UA-TE1 | IC REG LINEAR 6V 100MA SOT89-3 | |
| NJW4184U3-33B-TE2 | IC REG LINEAR 3.3V 300MA SOT89-3 | |
| NJM78L09UA-TE1 | IC REG LINEAR 9V 100MA SOT89 | |
| NJM78L12UA-TE1 | IC REG LINEAR 12V 100MA SOT89-3 | |
| NJW4181U3-33B-TE2 | IC REG LINEAR 3.3V 100MA SOT89-3 | |
| NJM79L09SU3-TE1 | IC REG LINEAR -9V 100MA SOT89-3 | |
| NJW4107U3-33B-TE1 | IC REG LINEAR 3.3V 300MA SOT89-3 | |
| NJM79L05SU3-TE1 | IC REG LINEAR -5V 100MA SOT89-3 | |
| NJM78L12SU3-TE1 | IC REG LINEAR 12V 100MA SOT89-3 | |
| NJM78L15UA-TE1 | IC REG LINEAR 15V 100MA SOT89 | |
| NJM78L15SU3-TE1 | IC REG LINEAR 15V 100MA SOT89-3 | |
| NJM78L08SU3-TE1 | IC REG LINEAR 8V 100MA SOT89-3 | |
| NJM78L10SU3-TE1 | IC REG LINEAR 10V 100MA SOT89-3 | |
| NJM78L06SU3-TE1 | IC REG LINEAR 6V 100MA SOT89-3 | |
| NJU7201U55 | IC REG LINEAR 5.5V 100MA SOT89-3 | |
| NJM78L18UA-TE1 | IC REG LINEAR 18V 100MA SOT89 | |
| NJM78L20UA-TE1 | IC REG LINEAR 20V 100MA SOT89 | |
| NJM78L09UA-TE2 | IC REG LINEAR 9V 100MA SOT89 | |
| NJM78L15UA-TE2 | IC REG LINEAR 15V 100MA SOT89 | |
| NJM78L10UA-TE1 | IC REG LINEAR 10V 100MA SOT89-3 | |
| NJM79L12SU3-TE1 | IC REG LINEAR -12V 100MA SOT89-3 | |
| NJM79L08SU3-TE1 | IC REG LINEAR -8V 100MA SOT89-3 | |
| NJM79L15SU3-TE1 | IC REG LINEAR -15V 100MA SOT89-3 | |
| NJM79L06SU3-TE1 | IC REG LINEAR -6V 100MA SOT89-3 | |
| NJU7231U30 | IC REG LINEAR 3V 100MA SOT89 | |
| NJM2390U-TE1 | IC REG LIN POS ADJ 100MA SOT89-3 | |
| NJM78L05SU3-TE1 | IC REG LINEAR 5V 100MA SOT89-3 | |
| NJU7231U12-TE1 | IC REG LINEAR 1.2V 100MA SOT89 | |
| NJU7231U18-TE1# | IC REG LINEAR 1.8V 100MA SOT89 | |
| NJU7231U30-TE1# | IC REG LINEAR 3V 100MA SOT89 | |
| NJU7231U50-TE1# | IC REG LINEAR 5V 100MA SOT89 | |
| NJW4104U3-33B-TE1 | IC REG LINEAR 3.3V 200MA SOT89-3 | |
| NJW4104U3-05B-TE1 | IC REG LINEAR 5V 200MA SOT89-3 | |
| NJU7201U35 | IC REG LINEAR 3.5V 100MA SOT89-3 | |
| NJU7201U32 | IC REG LINEAR 3.2V 100MA SOT89-3 | |
| NJU7222U30 | IC REG LINEAR 3V 100MA SOT89 | |
| NJU7222U30-TE1 | IC REG LINEAR 3V 100MA SOT89-3 | |
| NJW4181U3-25B-TE2 | IC REG LINEAR 2.5V 100MA SOT89-3 | |
| NJW4182U3-05-TE1 | IC REG LINEAR 5V 100MA SOT89-3 | |
| NJW4182U3-33-TE1 | IC REG LINEAR 3.3V 100MA SOT89-3 | |
| NJW4184U3-05B-TE2 | IC REG LINEAR 5V 300MA SOT89-3 | |
| NJM78LR05BU-TE1 | IC REG LINEAR 5V 100MA SOT89 | |
| NJW4181U3-05B-TE2 | IC REG LINEAR 5V 100MA SOT89-3 | |
| NJW4107U3-05B-TE1 | IC REG LINEAR 5V 300MA SOT89-3 | |
| NJM78L20UA | IC REG LINEAR 20V 100MA SOT89 | |
| NJM79L18UA | IC REG LINEAR -18V 100MA SOT89-3 | |
| NJM79L24UA | IC REG LINEAR -24V 100MA SOT89-3 | |
| NJM79L18UATE1 | IC REG LINEAR -18V 100MA SOT89-3 | |
| NJM78L05UATE1 | IC REG LINEAR 5V 100MA SOT89 | |
| NJM78L05UATE2 | IC REG LINEAR 5V 100MA SOT89 | |
| NJU7211U12 | IC REG LINEAR -1.2V 100MA SOT89 | |
| NJU7222U50 | IC REG LINEAR 5V 100MA SOT89 | |
| NJU7231U30-TE1 | IC REG LINEAR 3V 100MA SOT89 | |
| NJU7231U50-TE1 | IC REG LINEAR 5V 100MA SOT89 | |
| NJU7231U18-TE1 | IC REG LINEAR 1.8V 100MA SOT89 | |
| NJM78L02UA | IC REG LINEAR 2.6V 100MA SOT89 | |
| NJM78L05UA | IC REG LINEAR 5V 100MA SOT89 | |
| NJM78L06UA | IC REG LINEAR 6V 100MA SOT89 | |
| NJM78L08UA | IC REG LINEAR 8V 100MA SOT89 | |
| NJM78L09UA | IC REG LINEAR 9V 100MA SOT89 | |
| NJM78L12UA | IC REG LINEAR 12V 100MA SOT89 | |
| NJM78L15UA | IC REG LINEAR 15V 100MA SOT89 | |
| NJM78L18UA | IC REG LINEAR 18V 100MA SOT89 | |
| NJM78L24UA | IC REG LINEAR 24V 100MA SOT89 | |
| NJM79L05UA | IC REG LINEAR -5V 100MA SOT89-3 | |
| NJM79L06UA | IC REG LINEAR -6V 100MA SOT89-3 | |
| NJM79L08UA | IC REG LINEAR -8V 100MA SOT89-3 | |
| NJM79L09UA | IC REG LINEAR -9V 100MA SOT89-3 | |
| NJM79L12UA | IC REG LINEAR -12V 100MA SOT89 | |
| NJM79L15UA | IC REG LINEAR -15V 100MA SOT89-3 | |
| NJM79L18UA-TE1 | IC REG LINEAR -18V 100MA SOT89-3 | |
| NJM79L24UA# | IC REG LINEAR -24V 100MA SOT89-3 | |
| NJU7222U50# | IC REG LINEAR 5V 100MA SOT89 | |
| NJM79L15UA-TE2 | IC REG LINEAR -15V 100MA SOT89-3 | |
| NJM79L09UA-TE1 | IC REG LINEAR -9V 100MA SOT89-3 | |
| NJM79L15UA-TE1 | IC REG LINEAR -15V 100MA SOT89-3 | |
| NJM79L24UA-TE1 | IC REG LINEAR -24V 100MA SOT89-3 | |
| NJM79L05UA-TE1 | IC REG LINEAR -5V 100MA SOT89-3 | |
| NJM79L08UA-TE1 | IC REG LINEAR -8V 100MA SOT89-3 | |
| NJM79L12UA-TE1 | IC REG LINEAR -12V 100MA SOT89 |
製品の説明
製品詳細
■ 一般的な説明
NJM78L00シリーズの3端正電圧調節器は,ニューJRC平面型エピタキシャルプロセスを用いて製造されています.これらの調節器は内部電流制限と熱停止を使用します.基本的には破壊不能にして十分な熱吸収装置があれば,最大100mAの出力電流を供給できます. They are intended as fixed voltage regulators in a wide range of applications including local or on-card regulation for elimination of noise and distribution problems associated with single-point regulationまた,高電流電圧調節器を製造するために電源通路エレメントと使用できます. NJM78L00シリーズは,ゼーナーダイオード/レジスタの組み合わせの代替として使用されます.効率的な出力インペダンス改善を,通常は2階位に提供する静止電流とノイズも低くなっています
■ 特徴
● 内部 短回路 電流 制限● 内部 の 熱 過剰 負荷 防止
● 優良 な 波動 拒絶 力
● 保証 100mA 出力電流
● パッケージ 概要 TO-92,SOT-89
● 双極 テクノロジー
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | 新日本ラジオ |
| 製品カテゴリー | 線形電圧調節器 |
| シリーズ | NJM78 |
| パッケージ | テープ&ロール (TR) |
| 単位重量 | 0.004603オンス |
| マウントスタイル | SMD/SMT |
| 商標名 | NJM78L08 |
| パッケージケース | TO-243AA |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| 出力型 | 固定 |
| 供給者 デバイス パッケージ | SOT-89 |
| 電圧入力 | 30Vまで |
| 出力数 | 1 出力 |
| 電流出力 | 100mA |
| 電圧出力 | 8V |
| レギュレーター・トポロジー | ポジティブ 固定 |
| 圧力の落ち込み 典型的な | - |
| 規制当局数 | 1 調節器 |
| 電流制限分 | - |
| Pd-パワー・ディシピレーション | 300mW |
| 最大動作温度 | + 85C |
| 動作温度範囲 | - 40°C |
| 極性 | ポジティブ |
| 出力電圧 | 8.4V |
| 入力電圧-MAX | 30V |
| 出力電流 | 100mA |
| 入力電圧-MIN | 30V |
| 負荷規制 | 100mV |
| パッケージケース | SOT-89 |
| ライン規則 | 225 mV |
機能的に互換性のある部品
形式 パッケージ 機能互換性のある部品
| 製造者 パーツ# | 記述 | 製造者 | 比較する |
| L78L08ABZTR 電源回路 |
0.1A 陽電圧調節器 | STMマイクロ電子機器 | NJM78L08UA-TE1対 L78L08ABZTR |
| L78L08ACUTR 電源回路 |
0.1A 陽電圧調節器 | STMマイクロ電子機器 | NJM78L08UA-TE1対 L78L08ACUTR |
| UA78L08ACLP 電源回路 |
100mA,VIN 30Vの正電圧線形調節器 3-TO-92 0〜125 | テキサス・インストラクション | NJM78L08UA-TE1 対 UA78L08ACLP |
| NJM78L08UA 電源回路 |
固定型正規調節器 8VBIPolar PSSO3,SOT-89,3PIN | 新日本ラジオ株式会社 | NJM78L08UA-TE1 対 NJM78L08UA |
| MC78L08ABPG 電源回路 |
線形電圧調節器,100mA,5から24V,正圧:8.0V;TJ=-40°Cから+125°C,TO-92 (TO-226) 5.33mm体高,2000-BLKBG | オン 半導体 | NJM78L08UA-TE1 対 MC78L08ABPG |
| MC78L08ACP 電源回路 |
線形電圧調節器,100mA,5から24V,正,10000-BLKBG | オン 半導体 | NJM78L08UA-TE1 対 MC78L08ACP |
| L78L08ACZ 電源回路 |
0.1A 陽電圧調節器 | STMマイクロ電子機器 | NJM78L08UA-TE1 対 L78L08ACZ |
| UA78L08ACPK 電源回路 |
100mA,VIN 30Vの正電圧線形調節器 3-SOT-89 0 から 125 | テキサス・インストラクション | NJM78L08UA-TE1 対 UA78L08ACPK |
| L78L08ABUTR について 電源回路 |
0.1A 陽電圧調節器 | STMマイクロ電子機器 | NJM78L08UA-TE1 対 L78L08ABUTR |
| MC78L08ACPG 電源回路 |
線形電圧調節器,100mA,5から24V,正圧:8.0V;TJ=0°Cから+125°C,TO-92 (TO-226) 5.33mm体高,2000-BLKBG | オン 半導体 | NJM78L08UA-TE1 対 MC78L08ACPG |
記述
線形電圧調節器IC ポジティブ固定 1 出力 8V 100mA SOT-89
線形電圧調節器 3 期 Pos Vreg 30V 100mA 350mW
