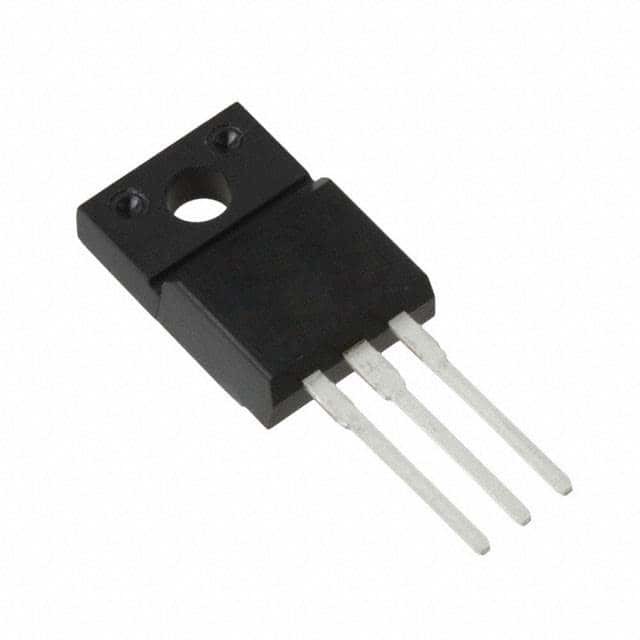

NJM7805FA IC REG LINEAR 5V 1.5A TO220F ニッシンボマイクロデバイス株式会社
| ブランド名 | Nisshinbo Micro Devices Inc. |
|---|---|
| モデル番号 | NJM7805FA |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 出力構成 | 陽性 | 出力型 | 固定される |
|---|---|---|---|
| レギュレータの数 | 1 | 入る電圧- （最高） | 35V |
| 電圧-出力（分/固定されて） | 5V | 電圧-出力（最高） | - |
| 電圧ドロップアウト (最大) | - | 現在-出力 | 1.5A |
| 現在-静止（I.Q.） | 6mA | 現在-供給（最高） | - |
| PSRR | 78dB (120Hz) | 制御特徴 | - |
| 記憶保護機構 | 過熱、短絡 | 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 穴を抜ける | パッケージ/ケース | TO-220-3完全なパック |
| 供給者のデバイスパッケージ | TO-220F |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| NJM7805FA | IC REG LINEAR 5V 1.5A TO220F | |
| NJM78M12FA | IC REG LINEAR 12V 500MA TO220F | |
| NJM7815FA | IC REG LINEAR 15V 1.5A TO220F | |
| NJM7824FA | IC REG LINEAR 24V 1.5A TO220F | |
| NJM7806FA | IC REG LINEAR 6V 1.5A TO220F | |
| NJM7808FA | IC REG LINEAR 8V 1.5A TO220F | |
| NJM78M05FA | IC REG LINEAR 5V 500MA TO220F | |
| NJM7820FA | IC REG LINEAR 20V 1.5A TO220F | |
| NJM7812FA | IC REG LINEAR 12V 1.5A TO220F | |
| L78M05CP | IC REG LINEAR 5V 500MA TO220FP | |
| BA178M24T | IC REG LINEAR 24V 500MA TO220FP | |
| BA09T | IC REG LINEAR 9V 1A TO220FP | |
| NJM78M06FA | IC REG LINEAR 6V 500MA TO220F | |
| NJM78M08FA | IC REG LINEAR 8V 500MA TO220F | |
| NJM78M09FA | IC REG LINEAR 9V 500MA TO220F | |
| NJM78M15FA | IC REG LINEAR 15V 500MA TO220F | |
| NJM78M18FA | IC REG LINEAR 18V 500MA TO220F | |
| NJM78M20FA | IC REG LINEAR 20V 500MA TO220F | |
| NJM78M24FA | IC REG LINEAR 24V 500MA TO220F | |
| NJM7818FA | IC REG LINEAR 18V 1.5A TO220F | |
| NJM7924FA | IC REG LINEAR -24V 1.5A TO220F | |
| NJU7223F18# | IC REG LINEAR 1.8V 500MA TO220F | |
| NJU7223F50 | IC REG LINEAR 5V 500MA TO220F | |
| NJM79M08FA | IC REG LINEAR -8V 500MA TO220F | |
| NJM79M18FA | IC REG LINEAR -18V 500MA TO220F | |
| NJM79M24FA | IC REG LINEAR -24V 500MA TO220F | |
| NJU7223F18 | IC REG LINEAR 1.8V 500MA TO220F | |
| NJM2930F85 | IC REG LINEAR 8.5V 150MA TO220F | |
| NJM2930F05 | IC REG LINEAR 5V 150MA TO220 | |
| NJM2930F85# | IC REG LINEAR 8.5V 150MA TO220F | |
| NJM317F | IC REG LIN POS ADJ 1.5A TO220F | |
| NJM7905FA | IC REG LINEAR -5V 1.5A TO220F | |
| NJM7906FA | IC REG LINEAR -6V 1.5A TO220F | |
| NJM7908FA | IC REG LINEAR -8V 1.5A TO220F | |
| NJM7909FA | IC REG LINEAR -9V 1.5A TO220F | |
| NJM7912FA | IC REG LINEAR -12V 1.5A TO220F | |
| NJM7915FA | IC REG LINEAR -15V 1.5A TO220F | |
| NJM7918FA | IC REG LINEAR -18V 1.5A TO220F | |
| NJM79M05FA | IC REG LINEAR -5V 500MA TO220F | |
| NJM79M06FA | IC REG LINEAR -6V 500MA TO220F | |
| NJM79M08FA# | IC REG LINEAR -8V 500MA TO220F | |
| NJM79M09FA | IC REG LINEAR -9V 500MA TO220F | |
| NJM79M12FA | IC REG LINEAR -12V 500MA TO220F | |
| NJM79M15FA | IC REG LINEAR -15V 500MA TO220F | |
| NJM79M18FA# | IC REG LINEAR -18V 500MA TO220F | |
| NJM79M24FA# | IC REG LINEAR -24V 500MA TO220F | |
| L7809CP | IC REG LINEAR 9V 1.5A TO220FP | |
| TA58L05S(FJTN,AQ) | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(FJTN,QM) | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(LS2DNS,AQ | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(LS2PEV,AQ | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(LS2YAZ,AQ | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(SUMIS,AQ) | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,ALPSAQ(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,ALPSAQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,APNQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,ASHIQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,COMTQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,HY-ATQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,L2SUMIQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,LS2MTDQ(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,LS2TOKQ(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,LS4NSAQ(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,Q(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,SUMISQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L06S,HY-ATQ(M | IC REG LINEAR 6V 250MA TO220NIS | |
| TA58L06S,Q(J | IC REG LINEAR 6V 250MA TO220NIS | |
| TA58L06S,SUMISQ(M | IC REG LINEAR 6V 250MA TO220NIS | |
| TA58L08S(FJTN,AQ) | IC REG LINEAR 8V 250MA TO220NIS | |
| TA58L08S(FJTN,QM) | IC REG LINEAR 8V 250MA TO220NIS | |
| TA58L08S,Q(J | IC REG LINEAR 8V 250MA TO220NIS | |
| TA58L08S,SUMISQ(M | IC REG LINEAR 8V 250MA TO220NIS | |
| TA58L09S,LS2PAIQ(J | IC REG LINEAR 9V 250MA TO220NIS | |
| TA58L09S,LS2PAIQ(M | IC REG LINEAR 9V 250MA TO220NIS | |
| TA58L09S,Q(J | IC REG LINEAR 9V 250MA TO220NIS | |
| TA58L09S,Q(M | IC REG LINEAR 9V 250MA TO220NIS | |
| TA58L10S,Q(J | IC REG LINEAR 10V 250MA TO220NIS | |
| TA58L12S(FJTN,AQ) | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S(FJTN,QM) | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S,ASHIQ(J | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S,LS1TOKQ(J | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S,Q(J | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S,WNLQ(J | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L15S,Q(J | IC REG LINEAR 15V 250MA TO220NIS | |
| TA58M05S(AFT,LB180 | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S(BEF,LB180 | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S(LBS2PP,AQ | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S(YAZK,AQ) | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S(YNS,AQ) | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S,HOTIKIQ(M | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S,KDQ(M | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S,Q(J | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S,SUMISQ(M | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M06S,MTDQ(J | IC REG LINEAR 6V 500MA TO220NIS | |
| TA58M06S,MTDQ(M | IC REG LINEAR 6V 500MA TO220NIS | |
| TA58M06S,Q(J | IC REG LINEAR 6V 500MA TO220NIS | |
| TA58M06S,SUMISQ(M | IC REG LINEAR 6V 500MA TO220NIS | |
| TA58M08S(FJTN,AQ) | IC REG LINEAR 8V 500MA TO220NIS | |
| TA58M08S(FJTN,QM) | IC REG LINEAR 8V 500MA TO220NIS | |
| TA58M08S(LS2FJT,AQ | IC REG LINEAR 8V 500MA TO220NIS | |
| TA58M12S,Q(J | IC REG LINEAR 12V 500MA TO220NIS | |
| TA58M15S,Q(J | IC REG LINEAR 15V 500MA TO220NIS |
製品の説明
製品詳細
■ 一般的な説明
NJM7800シリーズの単体型3端正電圧調節器は,ニューJRC平面型エピタキシアルプロセスを用いて構築されています.これらの調節器は内部電流制限装置を使用します.熱遮断と安全エリア補償により 基本的に破壊できない1A以上の出力電流を供給することができる.固定電圧調節器として,単点調節に関連した配送問題の排除のために,ローカル (カード上の) 調節を含む幅広いアプリケーションに使用されます.この装置は固定電圧調節器として使用されるだけでなく,外部部品と組み合わせて調整可能な出力電圧と電流を得ることができます.
■ 特徴
• 稼働電圧• 内部の短回路電流制限
• 内部の熱過負荷防止
• 優良 な 波動 拒絶 力
保証された1.5A出力電流
• パッケージスケープ TO-220F, TO-252
• 双極 テクノロジー
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | 新日本ラジオ |
| 製品カテゴリー | 線形電圧調節器 |
| シリーズ | NJM78 |
| パッケージ | 散装品 |
| 単位重量 | 2300g |
| マウントスタイル | 穴を抜ける |
| 商標名 | NJM7805 |
| パッケージケース | TO-220-3 全パック |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 穴を抜ける |
| 出力型 | 固定 |
| 供給者 デバイス パッケージ | TO-220F |
| 電圧入力 | 35Vまで |
| 出力数 | 1 出力 |
| 電流出力 | 1.5A |
| 電圧出力 | 5V |
| レギュレーター・トポロジー | ポジティブ 固定 |
| 圧力の落ち込み 典型的な | - |
| 規制当局数 | 1 調節器 |
| 電流制限分 | - |
| Pd-パワー・ディシピレーション | 16000mW |
| 最大動作温度 | + 85C |
| 動作温度範囲 | - 40°C |
| 極性 | ポジティブ |
| 出力電圧 | 5V |
| 入力電圧-MAX | 35V |
| 出力電流 | 1.5A |
| 入力電圧-MIN | 7V |
| 負荷規制 | 50mV |
| ライン規則 | 50mV |
| 電源のリップル拒絶 (PSRR) | 78 dB |
機能的に互換性のある部品
形式 パッケージ 機能互換性のある部品
| 製造者 パーツ# | 記述 | 製造者 | 比較する |
| L7805 電源回路 |
5V固定正調調機,MBFM2 | STMマイクロ電子機器 | NJM7805FA 対 L7805 |
| LM340T-5.0/NOPB 電源回路 |
1.5A 固定出力線形調節器 3-TO-220 0〜125 | テキサス・インストラクション | NJM7805FA対 LM340T-5.0/NOPB |
| MC78M05ABDTRKG 電源回路 |
線形電圧調節器,500mA,5から24V,高PSRR,正圧:5.0V;TJ =-40〜+125°C,DPAK (シングルゲージ) TO-252,2500-REEL | オン 半導体 | NJM7805FA 対 MC78M05ABDTRKG |
| MC7805CD2TR4G 電源回路 |
線形電圧調節器,1A,5から24V,正圧:5.0V;TJ =0°Cから+125°C,3LED D2PAK,800-REEL | オン 半導体 | NJM7805FA 対 MC7805CD2TR4G |
| L7808CV 電源回路 |
プラスの電圧調節IC | STMマイクロ電子機器 | NJM7805FA対 L7808CV |
| MC78M12CDTG 電源回路 |
線形電圧調節器,500mA,5から24V,高PSRR,正圧:12V;TJ =0°から+125°C,DPAK (シングルゲージ) TO-252,75-TUBE | オン 半導体 | NJM7805FA対 MC78M12CDTG |
| MC78M05BDTRKG 電源回路 |
線形電圧調節器,500mA,5から24V,高PSRR,正圧:5.0V;TJ =-40〜+125°C,DPAK (シングルゲージ) TO-252,2500-REEL | オン 半導体 | NJM7805FA 対 MC78M05BDTRKG |
| LM7805CT/NOPB 電源回路 |
1.5-A,Wide VIN固定電圧調節器 3-TO-220 0 から 125 | テキサス・インストラクション | NJM7805FA対 LM7805CT/NOPB |
| UA7805CKCS 電源回路 |
1.5A,固定正線性40Vレギュレーター 3-TO-220 0〜125 | テキサス・インストラクション | NJM7805FA対UA7805CKCS |
記述
線形電圧調節器IC ポジティブ固定 1 出力 5V 1.5A TO-220F
線形電圧調節器 5V 1.5A 3ターミナル
