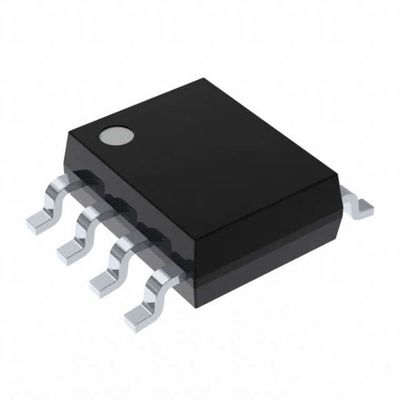

MAX5024TASA+T IC REG LIN POS ADJ 150MA 8SOIC アナログデバイスズ インク/マキシム インテグレート
| ブランド名 | Analog Devices Inc./Maxim Integrated |
|---|---|
| モデル番号 | MAX5024TASA+T |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 出力構成 | 陽性 | 出力型 | 調節可能（固定される） |
|---|---|---|---|
| レギュレータの数 | 1 | 入る電圧- （最高） | 65V |
| 電圧-出力（分/固定されて） | 2.5V (3.3V) | 電圧-出力（最高） | 11V |
| 電圧ドロップアウト (最大) | 1.5V @ 150mA | 現在-出力 | 150mA |
| 現在-静止（I.Q.） | 140 μA | 現在-供給（最高） | - |
| PSRR | 54dB (100Hz) | 制御特徴 | 起動,保持,リセット |
| 記憶保護機構 | 過熱、短絡 | 動作温度 | -40°C | 125°C |
| マウントタイプ | 表面マウント | パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SOIC |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| MAX5024TASA+T | IC REG LIN POS ADJ 150MA 8SOIC | |
| MAX664CSA+ | IC REG LIN NEG ADJ 40MA 8SOIC | |
| MAX667CSA+ | IC REG LIN POS ADJ 250MA 8SOIC | |
| MAX603ESA+ | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX604ESA+T | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX663CSA+ | IC REG LIN POS ADJ 40MA 8SOIC | |
| MAX5024LASA+ | IC REG LIN POS ADJ 150MA 8SOIC | |
| MAX666CSA+ | IC REG LIN POS ADJ 40MA 8SOIC | |
| MAX882CSA+ | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX1659ESA+ | IC REG LIN POS ADJ 350MA 8SOIC | |
| MAX604CSA+ | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX664ESA+ | IC REG LIN NEG ADJ 40MA 8SOIC | |
| MAX884ESA+ | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX667ESA+ | IC REG LIN POS ADJ 250MA 8SOIC | |
| MAX603CSA+T | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX5024SASA+ | IC REG LIN POS ADJ 150MA 8SOIC | |
| MAX884CSA+ | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX883CSA+ | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX666ESA+ | IC REG LIN POS ADJ 40MA 8SOIC | |
| MAX5023MASA+ | IC REG LINEAR 5V 150MA 8SOIC | |
| MAX1658ESA+ | IC REG LIN POS ADJ 350MA 8SOIC | |
| MAX883ESA+ | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX663ESA+ | IC REG LIN POS ADJ 40MA 8SOIC | |
| MAX5023LASA+ | IC REG LINEAR 5V 150MA 8SOIC | |
| MAX603ESA+T | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX5023LASA+T | IC REG LINEAR 5V 150MA 8SOIC | |
| MAX882CSA+T | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX1659ESA+T | IC REG LIN POS ADJ 350MA 8SOIC | |
| MAX667CSA+T | IC REG LIN POS ADJ 250MA 8SOIC | |
| MAX667ESA+T | IC REG LIN POS ADJ 250MA 8SOIC | |
| MAX882ESA+ | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX5024LASA+T | IC REG LIN POS ADJ 150MA 8SOIC | |
| MAX603CSA+ | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX604ESA+ | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX5024TASA+ | IC REG LIN POS ADJ 150MA 8SOIC | |
| ICL7663ACSA+ | IC REG LINEAR POS ADJ 40MA 8SOIC | |
| MAX883CSA+T | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX604CSA+T | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX882ESA+T | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX883ESA+T | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX5024SASA+T | IC REG LIN POS ADJ 150MA 8SOIC | |
| MAX5023MASA+T | IC REG LINEAR 5V 150MA 8SOIC | |
| MAX663CSA+T | IC REG LIN POS ADJ 40MA 8SOIC | |
| MAX666CSA+T | IC REG LIN POS ADJ 40MA 8SOIC | |
| ICL7663ACSA+T | IC REG LINEAR POS ADJ 40MA 8SOIC | |
| MAX664CSA+T | IC REG LIN NEG ADJ 40MA 8SOIC | |
| MAX884ESA+T | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX1658ESA+T | IC REG LIN POS ADJ 350MA 8SOIC | |
| MAX666ESA+T | IC REG LIN POS ADJ 40MA 8SOIC | |
| ICL7663AESA+T | IC REG LINEAR POS ADJ 40MA 8SOIC | |
| MAX5023SASA+ | IC REG LINEAR 3.3V 150MA 8SOIC | |
| MAX664ESA+T | IC REG LIN NEG ADJ 40MA 8SOIC | |
| ICL7663AESA+ | IC REG LINEAR POS ADJ 40MA 8SOIC | |
| MAX663ESA+T | IC REG LIN POS ADJ 40MA 8SOIC | |
| MAX663CSA | IC REG LIN POS ADJ 40MA 8SOIC | |
| MAX666CSA | IC REG LIN POS ADJ 40MA 8SOIC | |
| MAX666ESA | IC REG LIN POS ADJ 40MA 8SOIC | |
| MAX667CSA | IC REG LIN POS ADJ 250MA 8SOIC | |
| MAX667ESA | IC REG LIN POS ADJ 250MA 8SOIC | |
| MAX687CSA | IC REG LINEAR 3.3V 1A 8SOIC | |
| MAX688CSA | IC REG LINEAR 3.3V 1A 8SOIC | |
| MAX689CSA | IC REG LINEAR 3V 1A 8SOIC | |
| MAX882ESA | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX604ESA | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX604CSA | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX882CSA | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX1658ESA | IC REG LIN POS ADJ 350MA 8SOIC | |
| MAX1659ESA | IC REG LIN POS ADJ 350MA 8SOIC | |
| MAX603CSA | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX603ESA | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX664CSA | IC REG LIN NEG ADJ 40MA 8SOIC | |
| MAX883CSA | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX883CSA-T | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX604CSA-T | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX688CSA+ | IC REG LINEAR 3.3V 1A 8SOIC | |
| MAX5023SASA+T | IC REG LINEAR 3.3V 150MA 8SOIC | |
| MAX688CSA+T | IC REG LINEAR 3.3V 1A 8SOIC | |
| MAX884CSA+T | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX687CSA+ | IC REG LINEAR 3.3V 1A 8SOIC | |
| MAX689CSA+ | IC REG LINEAR 3V 1A 8SOIC | |
| MAX687CSA+T | IC REG LINEAR 3.3V 1A 8SOIC | |
| MAX689CSA+T | IC REG LINEAR 3V 1A 8SOIC | |
| MAX688ESA+ | IC REG LINEAR 3.3V 1A 8SOIC | |
| MAX688ESA+T | IC REG LINEAR 3.3V 1A 8SOIC | |
| ICL7663ACSA | IC REG LINEAR POS ADJ 40MA 8SOIC | |
| ICL7663ACSA-T | IC REG LINEAR POS ADJ 40MA 8SOIC | |
| MAX604ESA-T | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX664CSA-T | IC REG LIN NEG ADJ 40MA 8SOIC | |
| MAX882ESA-T | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX883ESA | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX883ESA-T | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX667MSA/PR | IC REG LIN POS ADJ 250MA 8SOIC | |
| MAX5024LASA+TG52 | IC REG LIN POS ADJ 150MA 8SOIC | |
| MAX603ESA+TG002 | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX604CSA+TG002 | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX604ESA+TG077 | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX663CSA+TG002 | IC REG LIN POS ADJ 40MA 8SOIC | |
| MAX883ESA+TG002 | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX883ESA+TG035 | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX883ESA+TG05 | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX884CSA+TG002 | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX604ESA/GG8 | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX667MSA/PR+T | IC REG LIN POS ADJ 250MA 8SOIC | |
| MAX667MSA/PR+ | IC REG LIN POS ADJ 250MA 8SOIC | |
| MAX882CSA+TG074 | IC REG LIN POS ADJ 200MA 8SOIC |
製品の説明
製品詳細
一般説明
MAX5023/MAX5024高電圧線形調節器は, +6.5Vから +65Vの入力電圧で動作し,最大150mAの出力電流を供給する.これらの装置は,負荷なしで静止電流の60μAのみを消費し,入力時に -60V逆電池電圧をスタンドでMAX5023/MAX5024は,前設定出力電圧を下回ると主張するアクティブ低内部マイクロプロセッサ (μP) リセット回路を含みます.選択された装置に応じて,7.5%または12.5%の限界値です.両方のデバイスは,固定した+3.3Vで利用できます.
この装置は短回路保護があり,熱停止も含まれます.
特徴
* 広い稼働入力電圧範囲+6.5Vから+65V
* 露出パッドを持つ熱強化8ピンSOパッケージ 1.5Wを分散
*保証された 150mA 出力電流
* 60μA 無負荷電流
* -60V リバース バッテリー保護
* 前設定 +3.3Vまたは +5.0V 出力電圧
* 熱・短回路保護
* -40°Cから+125°Cの温度範囲以上で動作します
* 組み込み μP リセット回路
ウォッチドッグタイマー 1.6sタイムアウト期間 (MAX5023)
* 調節器は,入力を有効にし,保持する 自律回路を実行する
* 調整可能な出力電圧のSET入力 (MAX5024)
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | マキシム 統合 |
| 製品カテゴリー | 線形電圧調節器 |
| シリーズ | MAX5024 |
| パッケージ | 代替包装 |
| 単位重量 | 0.019048オンス |
| マウントスタイル | SMD/SMT |
| パッケージケース | 8-SOIC (0.154",3.90mm 幅) |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| 出力型 | 調整可能 固定 |
| 供給者 デバイス パッケージ | 8-SOIC |
| 電圧入力 | 6.5V~65V |
| 出力数 | 1 出力 |
| 電流出力 | 150mA |
| 電圧出力 | 3.3V,2.5V~11V |
| レギュレーター・トポロジー | ポジティブ 固定または調整可能 |
| 圧力の落ち込み 典型的な | 0.9V @ 150mA |
| 規制当局数 | 1 調節器 |
| 電流制限分 | - |
| Pd-パワー・ディシピレーション | 1538 mW |
| 最大動作温度 | + 125 C |
| 動作温度範囲 | - 40°C |
| 極性 | ポジティブ |
| 出力電圧 | 2.5Vから11V 3.3V |
| 入力電圧-MAX | 65V |
| 出力電流 | 150 mA |
| 入力電圧-MIN | 6.5V |
| 負荷規制 | 1mV/mA |
| パート#アリアス | MAX5024 |
| パッケージケース | SOIC-8 |
| ライン規則 | 0.5 mV / V |
機能的に互換性のある部品
形式 パッケージ 機能互換性のある部品
| 製造者 パーツ# | 記述 | 製造者 | 比較する |
| MAX5024TASA+ 電源回路 |
固定/調節可能なポジティブなLDO調節器,2.5V最小,11V最大,1.5V脱出,BICMOS,PDSO8,SO-8 | マキシム 統合製品 | MAX5024TASA+T 対 MAX5024TASA+ |
| MAX5024TASA-T 電源回路 |
固定/調節可能なポジティブなLDO調節器,2.5V最小,11V最大,1.5V脱出,BICMOS,PDSO8,SO-8 | マキシム 統合製品 | MAX5024TASA+T vs MAX5024TASA-T |
| MAX5024TASA 試聴する 電源回路 |
固定/調節可能なポジティブなLDO調節器,2.5V最小,11V最大,1.5V脱出,BICMOS,PDSO8,SO-8 | マキシム 統合製品 | MAX5024TASA+T と MAX5024TASA と対照的に |
記述
線形電圧調節器 65V Low-Q w/uP リセット&ウォッチドッグタイマー
