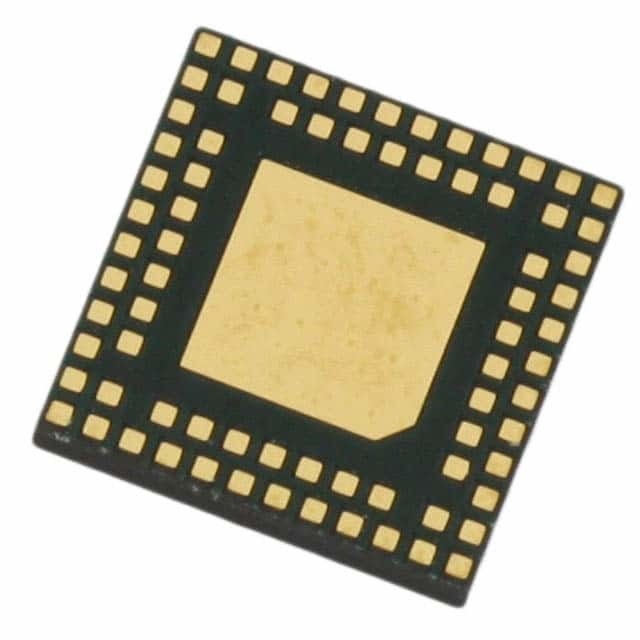

C8051F966-B-GM IC MCU 8BIT 32KB FLASH 76DQFN シリコンラボ

超低電源 @ 3.6 V

- 110 μA/MHz,低電源アクティブ,DC-DCが有効
- 110 nA 睡眠電流とデータ保持; POR モニターが有効
スマートクロック (内部LFO)
- スマートクロック (外部XTAL) で700nAの睡眠電流
- 2 μs の睡眠状態から目覚め

12ビット 16章 アナログからデジタル変換器

- 最大75kps,12ビットモードまたは300kps10ビットモード
- 外部ピンまたは内部VREF (外部コンデンサが不要)
- チップ上のPGAは,基準電圧の2倍まで測定電圧を可能にします
- 16ビットの自動平均蓄積器で自律的なバーストモード
#名前?

低電流 の 比較 装置 の 二 つ

- プログラム可能なヒステレシスと応答時間
#名前?

内部の6ビット電流参照

- ±500 μAまで; 源とシンク能力
#名前?

インテグレートLCDコントローラ

- 最大 128 のセグメント (32x4) をサポートする
#名前?

計測専用周辺機器

- DC-DC バック変換器は,最大効率 (250 mW出力) のための動的電圧スケーリングを可能にします
- スリープモードパルス蓄電器 プログラム可能なスイッチ 脱ブーンとプルアップ制御インターフェースを直接計測センサーに
- データ パケット 処理 エンジン (DPPE) は,ハードウェア AES,DMA,CRC,およびコードブロックをワイヤレスレスプロトコルの加速のために含みます
- マンチェスターと3つから6つのエンコーダーハードウェアを無線Mバス仕様のエネルギー効率の良い実装のために

高速強化8051 μCコア
- パイプラインの命令アーキテクチャでは,命令の70%が1または2つのシステムクロックで実行されます

記憶力

- 128kBまでのフラッシュ;システム内プログラム可能; 供給範囲全体で完全な読み書き消し機能
- 最大 8kB のデータ保存 RAM

デジタル周辺機器

- 最大 57 ポート I/O; すべての 5 V 容量 プログラム可能な駆動強度
- ハードウェア強化UART,2つのSPIとI2Cシリアルポートが同時に利用可能
- 4つの汎用 16ビットカウンター/タイマー
#名前?

時計源

- 精密な内部オシレーター: ± 2% の精度で 24.5 MHz は UART 操作をサポートします. EMI の減少のためにスペクトル拡散モード
- 低電力の内部オシレーター: 20MHz
- 外部オシレーター: クリスタル,RC,C,CMOSクロック
- SmaRTClockオシレーター: 32.768 kHz クリスタルまたは16.4 kHz内部LFO 3つの独立したアラーム

チップ上のデバッグ

- オンチップデバッグ回路は全速でシステムデバッグに侵入しない (エミュレーター不要)
#名前?

パッケージオプション

- 76ピンのDQFN (6x6mm),RoHS対応
-40ピンQFN (6x6mm),RoHS対応
- 80ピンのQFP (12x12mm),RoHS対応

開発キット:C8051F960DK

供給電圧:1.8〜3.8V
温度範囲: 40 °Cから +85 °C
