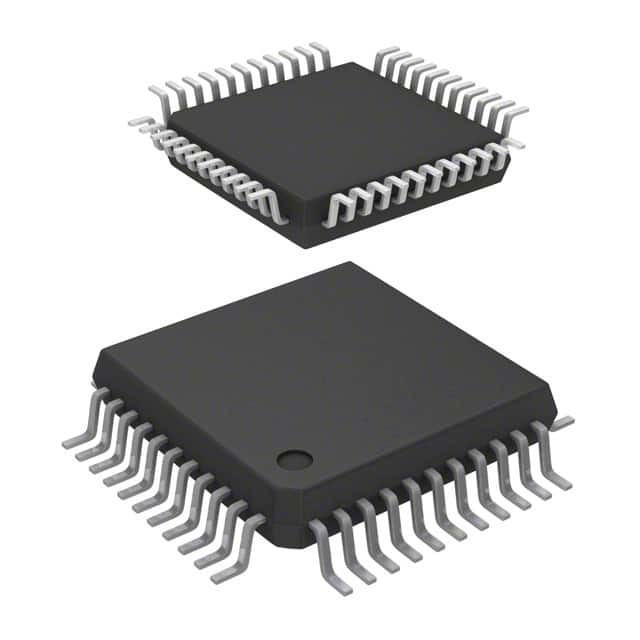

STM8S207S8T6C MCUのマイクロ制御回路単位8BIT 64KBのフラッシュ44LQFP STMicroelectronics

記述

STM8S20xxxの性能ライン8ビット マイクロ制御回路は32から128 Kバイトから抜け目がないプログラム記憶を提供する。彼らはSTM8Sのマイクロ制御回路家族の文法書の高密度装置と言われる。

特徴

■中心
–最高のfCPU:24までのMHz、0の待ち状態@
fCPUの≤ 16のMHz
–ハーバードとの高度STM8中心
建築および3段階のパイプライン
–延長命令セット
–最高の20のMIPS @ 24のMHz
■記憶
–プログラム:128 Kバイトまで抜け目がない;データ
保持10のkcyclesの後の55 °Cの20年
–データ:2までKバイト本当データEEPROM;
持久力300のkcycles
– RAM:6 Kバイトまで
■時計、調整および補給管理
– 2.95から5.5ボルトの作動の電圧
–低い電力の水晶共鳴器の発振器
–外的なクロックの入力
–内部、ユーザーtrimmable 16 MHz RC
–内部低い電力128 kHz RC
–時計のモニターが付いている時計のセキュリティ システム
–待ち時間、活動的停止、及び低い電力モードを停止させるため
–周辺時計はそれぞれ転換した
–永久に活動的で、低い消費
パワーおよびパワー調整
■割り込み管理
– 32の入り込まれた割り込みコントローラ
割り込み
– 6つのベクトルの37までの外部割込み機構
■タイマー
– 2+3の2x 16ビットの一般目的のタイマー、
CAPCOMチャネル（IC、OCまたはPWM）
–先回り制御のタイマー:、4 CAPCOM 16ビット
チャネル、死んだ3補足の出力
時間の挿入および適用範囲が広い同時性
– 8ビットprescalerが付いている8ビット基本的なタイマー
–自動目覚しタイマー
–窓の番犬、独立した番犬
■通信用インタフェース
–高速活動的なbeCAN 1つのMbit/sの2.0B
–同期のためのクロック出力が付いているUART
操作-林のマスター モード
–迎合的な林2.1が付いているUARTマスター・スレーブ
モードおよび自動再同期化
– SPIインターフェイス10までのMbit/s
– I2Cインターフェイス400までのKbit/s
■16までのチャネルが付いている10ビットADC
■I/Os
– 80ピン パッケージの68までI/Os
18高い流しの出力を含んで
–に対して免疫がある非常に強い入力/出力の設計
現在の注入
–開発サポート
–単一ワイヤー インタフェース・モジュール（水泳）
デバッグしなさいモジュール（DM）を
■96ビット各装置のための独特なIDのキー
