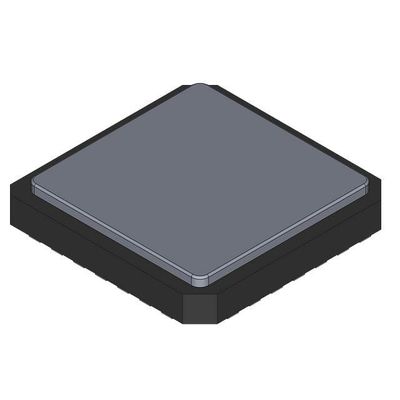

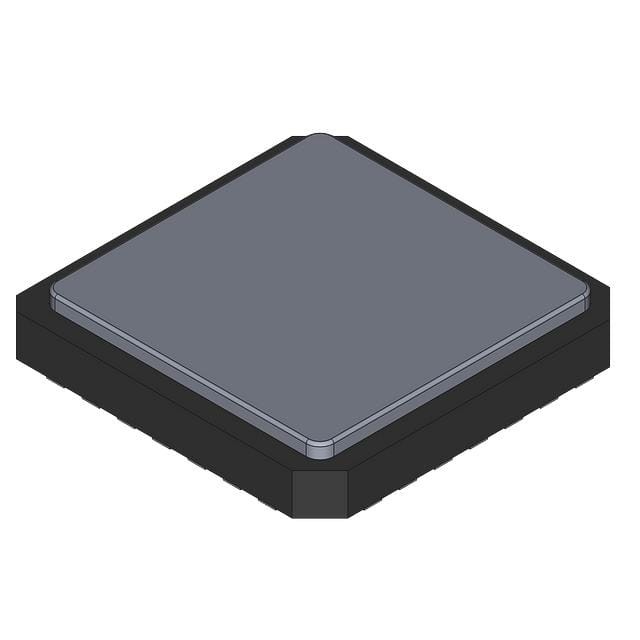

ATMEGA48P-20MMU IC MCU 8BIT 4KB フラッシュ 28VQFN アトメル

概要

ATmega48P/88P/168P/328Pは,AVR強化RISCアーキテクチャに基づいた低電力CMOS8ビットマイクロコントローラである.ATmega48P/88P/168P/328Pは,1MHzあたり1MIPSに近い出力を達成し,システム設計者は処理速度に対して消費電力を最適化することができます..

特徴

• 高性能,低電力 AVR® 8 ビットマイクロコントローラ
• 先進的なRISCアーキテクチャ
131 強力な指示 単一のクロックサイクルを実行する
32 x 8 一般目的の作業レジスタ
完全静的操作
20MHzで最大20MIPSのスループット
チップ上の2サイクル増倍器
• 高耐久性 揮発性 ない 記憶 部分
4/8/16/32Kバイトのシステム内自動プログラム可能なフラッシュプログラムメモリ (ATmega48P/88P/168P/328P)
256/512/512/1Kバイト EEPROM (ATmega48P/88P/168P/328P)
512/1K/1K/2K バイト 内部 SRAM (ATmega48P/88P/168P/328P)
書き/消すサイクル: 10,000 フラッシュ/100,000 EEPROM
データの保存: 85°Cで20年 (25°Cで100年)
独立ロックビットを持つオプションのブートコードセクション
システム内プログラミング オンチップ・ブートプログラム
真 の 読み書き 操作
ソフトウェアセキュリティのためのプログラミングロック
• 周辺 機能
2つの8ビットタイマー/カウンタで別々のプレスカラーと比較モード
16 ビットタイマー/カウンタで別々のプレスカラー,比較モード,キャプチャモード
独立オシレーターを持つリアルタイムカウンター
6つのPWMチャネル
8チャネル10ビットADCのTQFPとQFN/MLFパッケージの温度測定
6チャネル10ビットADC PDIPパッケージ
温度測定
プログラム可能なシリアルUSART
マスター/スレーブ SPI シリアルインターフェース
バイト指向型2ワイヤーシリアルインターフェイス (Philips I2C対応)
プログラム可能なウォッチドッグタイマー
チップ上のアナログ比較器
ピン 交換 に 関する 断念 と 警鐘
• マイクロコントローラ の 特異 な 特性
プログラム可能なブラウンアウト検出
内部校正オシレーター
外部と内部の中断源
6つの睡眠モード: 休止,ADCノイズ削減,省電,停電,待機,延長待機
• I/O パッケージ
23 プログラム可能な I/O ライン
28ピンPDIP,32リードTQFP,28パッドQFN/MLFと32パッドQFN/MLF
動作電圧:
ATmega48P/88P/168PVでは1.8から5.5V
ATmega48P/88P/168Pでは2.7〜5.5V
ATmega328Pでは 1.8~5.5V
温度範囲:
-40°Cから85°C
● 速度グレード:
ATmega48P/88P/168PV: 0 - 4 MHz @ 1.8 - 5.5V, 0 - 10 MHz @ 2.7 - 5.5V
ATmega48P/88P/168P: 0 - 10 MHz @ 2.7 - 5.5V, 0 - 20 MHz @ 4.5 - 5.5V
ATmega328P: 0 - 4 MHz @ 1.8 - 5.5V, 0 - 10 MHz @ 2.7 - 5.5V, 0 - 20 MHz @ 4.5 - 5.5V
ATmega48P/88P/168Pの 1 MHz,1.8V,25°Cで低電力消費:
アクティブモード: 0.3 mA
停電モード:0.1 μA
節電モード: 0.8 μA (32 kHz RTCを含む)
