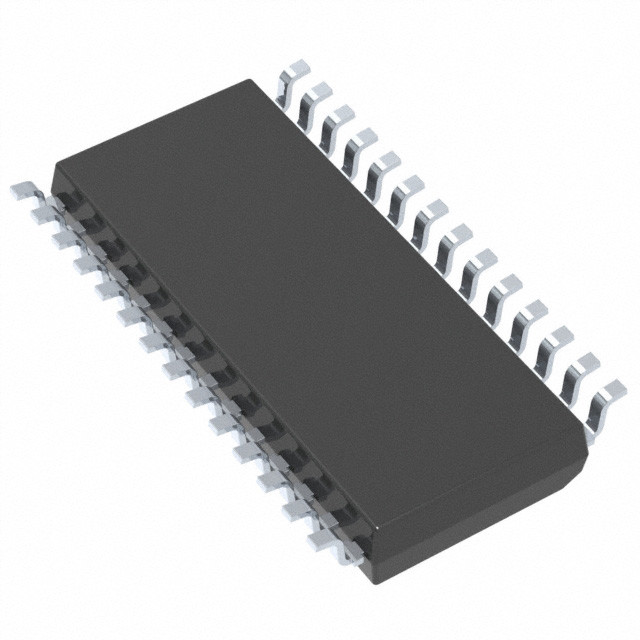

ST72F262G1M6TR IC MCU 8BIT 4KB フラッシュ 28SOIC STMicroelectronics

紹介

ST72260Gx,ST72262GxおよびST72264Gxデバイスは,ST7マイクロコントローラファミリーのメンバーである.それらを次のようにグループ化することができる:
ST72264Gxデバイスは,ADC,I2CおよびSCIインターフェース機能を持つ中程度のアプリケーション用に設計されています.
ST72262Gxデバイスは同じアプリケーションを対象としていますが,I2CインターフェースやSCIがありません.
ST72260Gxデバイスは,ADC,I2C周辺機器,SCIを必要としないアプリケーション向けです.

すべてのデバイスは,より高度な命令セットを備えた,共通の業界標準の8ビットコアに基づいています.

■ 記憶

4Kまたは8KB プログラムメモリ:ROMまたは単電圧拡張フラッシュ (XFlash) 読み取り保護,書き込み保護,In Circuit ProgrammingおよびIn-Application Programming (ICPおよびIAP)10Kの書き/消去サイクルが保証される55°Cで20年間保存する.
256 バイト RAM
■ 時計,リセット,供給管理
強化されたリセットシステム
強化された低電圧供給監視器 (LVD) 3つのプログラム可能なレベルと補助電圧検出器 (AVD) 安全な停電手順を実施するための中断能力
時計源:水晶/セラミック共鳴振動器,内部RC振動器,外部時計のバイパス
2x 周波数掛け算のための PLL
クラックアウト能力
4つの省エネモード:停止,アクティブ停止,待機,遅い
■ 中断管理
嵌入式中断コントローラ
10つの中断ベクトルとTRAPとRESET
22の外部の断断線 (2ベクトル)
■ 22 I/O ポート
22つの多機能両方向のI/Oライン
20の代替機能ライン
◎ 8つの高水槽出力
■ 4 タイマー
リアルタイムベースとクロックアウト機能を持つメインクロックコントローラ
設定可能なウォッチドッグタイマー
2つの入力キャプチャ,2つのアウトプット比較,1つのタイマーで外部クロック入力,PWMとパルス発電機モード
■ 3 通信インターフェース
SPI同期シリアルインターフェース
I2Cマルチマスターインターフェース (SMBus V1.1 コンパイル)
SCIアシンクロンシリアルインターフェース
■ 1 アナログ周辺機器
6つの入力チャネルを持つ10ビットADC
■ 指示書
8ビットデータ操作
違法な操作コードの検出と 63 基本指示
17 つの主要なアドレスモード
8 x 8 署名なしの掛け算命令
■ 開発ツール
ハードウェア/ソフトウェア開発のパッケージ
