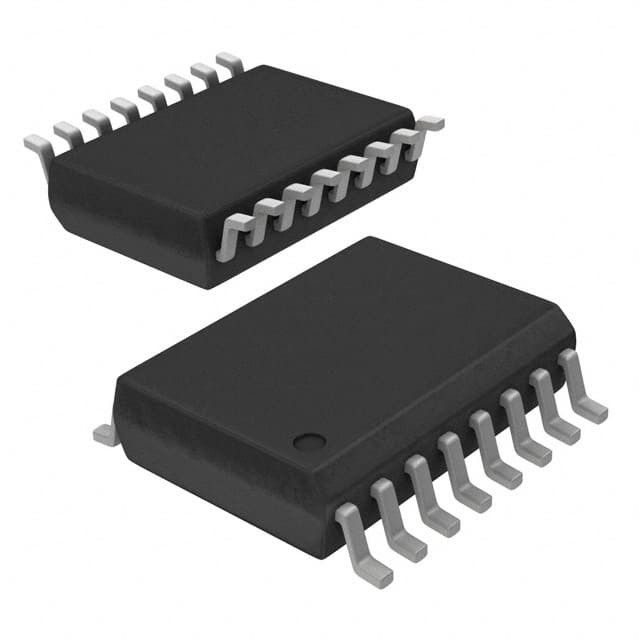

ST7FLIT15BY1M6 IC MCU 8BIT 4KB フラッシュ 16SOIC STMicroelectronics

紹介

ST7LITE1xBは,ST7マイクロコントローラファミリーのメンバーである.すべてのST7デバイスは,強化された命令セットを備えた一般的な業界標準の8ビットコアに基づいている.
ST7LITE1xBは,バイト対バイトのイン・サーキットプログラミング (ICP) とイン・アプリケーションプログラミング (IAP) 機能のFLASHメモリを搭載している.
ソフトウェア制御下では,ST7LITE1xBデバイスは WAIT,SLOW,またはHALTモードに置き換えられ,アプリケーションがオイールモードまたはスタンバイ状態にあるときの消費電力を減らすことができます.
ST7の強化された命令セットとアドレスモードは,ソフトウェア開発者にパワーと柔軟性の両方を提供し,高効率でコンパクトなアプリケーションコードの設計を可能にします.標準的な8ビットデータ管理に加えて,すべてのST7マイクロコントローラには真のビット操作,8×8無サイン掛け算,間接アドレスのモードが備わっています.

■ 記憶

4kByteまで 単電圧拡張フラッシュ
(XFlash) プログラムメモリ 読み取り保護
システム内のプログラムとアプリケーション
10K 書き込み/
消去サイクル保証,データ保存: 55°Cで20年
256 バイト RAM
読み取り保護付きの128バイトデータEEPROM
300Kの書き/消去サイクルが保証されています
データ保存: 55°Cで20年
■ 時計,リセット,供給管理
強化されたリセットシステム
強化された低電圧監視器 (LVD)
主電源と補助電圧検出器
(AVD) 装置の中断能力
安全な停電手順
時計源:内部1% RC オシレーター
(ST7FLITE15BとST7FLITE19Bで),水晶/セラミック共鳴器または外部時計
自動リロードタイマー用の内部32MHz入力クロック
選択可能 x4 または x8 PLL 4 または 8 MHz 内時計
5 つの省エネモード:停止,アクティブ停止,停止から自動目覚め,待機,遅い
■ I/O ポート
〜 17 つの多機能の双方向 I/O ラインまで
7つの高水槽出力
■ 5 タイマー
設定可能なウォッチドッグタイマー
プレスカラー,1つのリアルタイムベースと1つの入力キャプチャ
2つの12ビット自動再充電タイマーと4PWM
出力,1入力の記録,4出力の比較
そして1つのパルス機能
■ 通信インターフェース
SPI同期シリアルインターフェース
■ 中断管理
12つの中断ベクトルとTRAPとRESET
15の外部中断線 (4ベクトル)
■ アナログ比較機
■ A/D 変換機
7 つの入力チャンネル
固定増幅 オプンアンプ
0から430mVの13ビット精度 (@5V VDD)
◎ 430mVから5Vまでの10ビット精度 (@5V VDD)
■ 指示書
8ビットデータ操作
違法な操作コードの検出を備えた基本指示書63冊
17 つの主要なアドレスモード
8 x 8 署名なしの掛け算命令
■ 開発ツール
ハードウェア/ソフトウェア開発のパッケージ
DM (デバッグモジュール)
