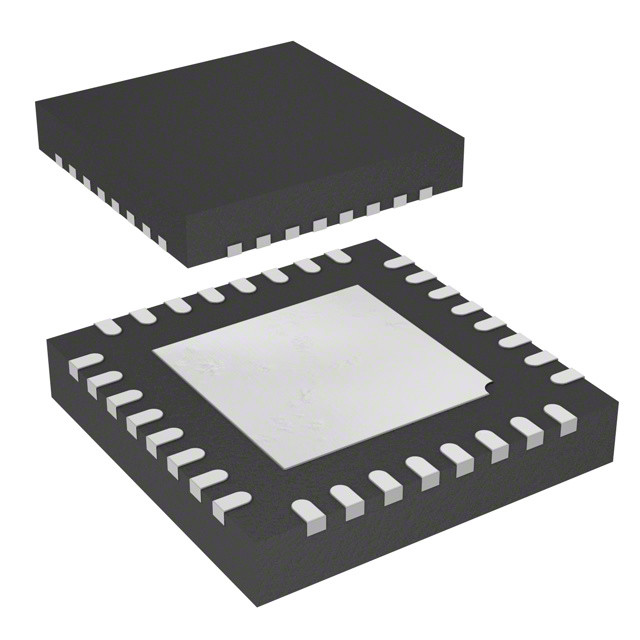

AT89C5130A-PUTUM IC MCU 8BIT 16KB FLASH 32QFNマイクロチップ技術

記述

AT89C5130A/31A-Mは,フルスピードUSB機能を備えた80C51単チップ8ビットマイクロコントローラの高性能フラッシュバージョンである.

特徴

• 80C52X2 コア (指示ごとに6クロック)
X1 モードで最大コア周波数 48 MHz,X2 モードで最大 MHz
双重データポインタ
完全デュプレックス強化UART (EUART)
16 ビットタイマー/カウンター:T0,T1,T2
256 バイトのScratchpad RAM
• 16/32Kbyte オンチップ フラッシュ EEPROM USB によるシステム内プログラミング
バイトとページ (128バイト) 消し書き
100k 書き込みサイクル
• ブートローダー用の3KbyteFlash EEPROM
バイトとページ (128バイト) 消し書き
100k 書き込みサイクル
■ 1Kbyte EEPROM データ (
バイトとページ (128バイト) 消し書き
100k 書き込みサイクル
• チップ内拡張 RAM (ERAM): 1024 バイト
• 内部電源の監視のための統合電源モニター (POR/PFD)
• 転送完了時に中断するUSB 1.1と2.0フルスピード対応モジュール
制御転送のエンドポイント0:32バイトのFIFO
6 プログラム可能なエンドポイント,入出方向,および大量,中断,または同期転送
• 終了点 1, 2, 3: 32 バイト FIFO
• エンドポイント 4, 5: 2 x 64 バイト FIFO と ダブル バッファリング (ピング ポン モード)
• エンドポイント 6: 2 x 512 バイトの FIFO 双倍バッファリング (ピングポンモード)
休止/再開中断
全速バス運用のための 48 MHz PLL
微制御器の要求でバスの切断
• 5チャネルプログラム可能なカウンターアレイ (PCA) 16ビットカウンター,高速出力,比較/キャプチャ,PWM,ウォッチドッグタイマー機能
• プログラム可能なハードウェアウォッチドッグタイマー (リセットアウトで一度有効): 8 MHz で 100 ms から 3s
• ポート P1 のキーボード中断インターフェース (8 ビット)
• TWI (Two Wire Interface) 400Kbit/s について
• SPIインターフェース (マスター/スレーブモード)
• 34 個の I/O ピン
• プログラム可能な電流源を持つ4つの直接ドライブLED出力: 2-6-10mA
• 4 レベル 優先 断断システム (11 ソース)
• 静止 と 停電 の モード
• 48 MHz 合成のためのアナログ PLL の 0 から 24 MHz オンチップオシレーター
• 工業用温度帯
拡張電源:2.7Vから5.5V (USBには3.3Vから5.5Vが必要です)
• パッケージ:PLCC52,VQFP64,QFN32
