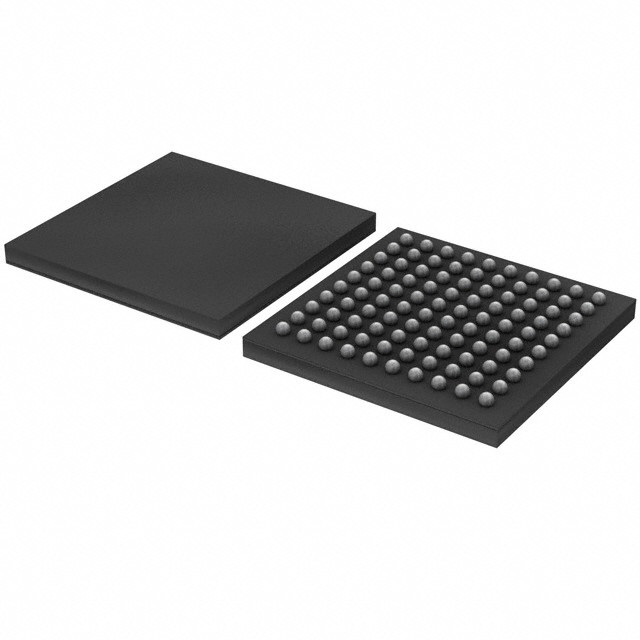

ATMEGA1280-16CU IC MCU 8BIT 128KB FLASH 100CBGA マイクロチップ テクノロジー
| ブランド名 | Microchip Technology |
|---|---|
| モデル番号 | ATMEGA1280-16CU |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 中心プロセッサ | AVR | コアサイズ | 8ビット |
|---|---|---|---|
| スピード | 16MHz | 結合性 | EBI/EMIのIの² C、SPI、UART/USART |
| ペリフェラル | 節電は、POR、PWM、WDT検出したり/調整 | I/O の数 | 86 |
| プログラム記憶容量 | 128KB （64K X 16） | プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | 4K X 8 | RAMのサイズ | 8K X 8 |
| 電圧-供給（Vcc/Vdd） | 2.7V | 5.5V | データ変換装置 | A/D 16x10b |
| 発振器のタイプ | 内部 | 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント | パッケージ/ケース | 100-TFBGA |
| 供給者のデバイスパッケージ | 100CBGA (9x9) |
あなたはあなたが必要とする製品にチェックを入れて、メッセージボードで私たちと通信することができます。
| Part Number | Description | |
|---|---|---|
| ATMEGA1280-16CU | IC MCU 8BIT 128KB FLASH 100CBGA | |
| ATMEGA1280V-8CUR | IC MCU 8BIT 128KB FLASH 100CBGA | |
| ATXMEGA128A1-CUR | IC MCU 8/16B 128KB FLASH 100CBGA | |
| ATXMEGA128A1U-CUR | IC MCU 8/16B 128KB FLASH 100CBGA | |
| ATXMEGA128A1U-CU | IC MCU 8/16B 128KB FLASH 100CBGA | |
| ATXMEGA128A1-CU | IC MCU 8/16B 128KB FLASH 100CBGA | |
| ATMEGA640-16CU | IC MCU 8BIT 64KB FLASH 100CBGA | |
| ATMEGA1280V-8CU | IC MCU 8BIT 128KB FLASH 100CBGA | |
| ATXMEGA64A1-CU | IC MCU 8/16BIT 64KB FLSH 100CBGA | |
| ATXMEGA64B1-CU | IC MCU 8/16BIT 64KB FLSH 100CBGA | |
| ATXMEGA64B1-CUR | IC MCU 8/16BIT 64KB FLSH 100CBGA | |
| ATXMEGA128B1-CU | IC MCU 8/16B 128KB FLASH 100CBGA | |
| ATXMEGA128B1-CUR | IC MCU 8/16B 128KB FLASH 100CBGA | |
| ATXMEGA64A1U-CU | IC MCU 8/16BIT 64KB FLSH 100CBGA | |
| ATMEGA640V-8CU | IC MCU 8BIT 64KB FLASH 100CBGA | |
| ATMEGA640-16CUR | IC MCU 8BIT 64KB FLASH 100CBGA | |
| ATMEGA1280-16CUR | IC MCU 8BIT 128KB FLASH 100CBGA | |
| ATMEGA2560-16CU | IC MCU 8BIT 256KB FLASH 100CBGA | |
| ATMEGA2560V-8CU | IC MCU 8BIT 256KB FLASH 100CBGA | |
| ATMEGA2560-16CUR | IC MCU 8BIT 256KB FLASH 100CBGA | |
| ATMEGA640V-8CUR | IC MCU 8BIT 64KB FLASH 100CBGA | |
| ATXMEGA64A1-CUR | IC MCU 8/16BIT 64KB FLSH 100CBGA | |
| ATMEGA2560V-8CUR | IC MCU 8BIT 256KB FLASH 100CBGA |
製品の説明
製品詳細
概要
ATmega640/1280/1281/2560/2561は,AVR強化RISCアーキテクチャに基づいた低電力CMOS8ビットマイクロコントローラである.ATmega640/1280/1281/2560/2561は,1MHzあたり1MIPSに近い出力を達成し,システム設計者は処理速度に対して消費電力を最適化することができる..
特徴
• 高性能で低消費量のAtmel® AVR® 8 ビットマイクロコントローラ• 先進的なRISCアーキテクチャ
135 強力な指示 単一のクロックサイクルの実行
32 × 8 一般目的の作業レジスタ
完全静的操作
16MHzで最大16MIPSのスループット
チップ上の2サイクル増倍器
• 高耐久性 揮発性 ない 記憶 部分
64K/128K/256KBytes システム内の自己プログラム可能なフラッシュ
4Kバイト EEPROM
8Kバイト 内部のSRAM
書き/消すサイクル:10,000 フラッシュ/100,000 EEPROM
データ保存: 85°C で 20 年/ 25°C で 100 年
独立ロックビットを持つオプションのブートコードセクション
• システム内プログラム オンチップのブートプログラム
• 真 の 読み書き 操作
ソフトウェアセキュリティのためのプログラミングロック
• 耐久性: 64Kbyte まで オプション の 外部 記憶 空間
• Atmel® QTouch® ライブラリサポート
容量式タッチボタン,スライダー,ホイール
QTouchとQMatrixの買収
感知チャンネルが最大64個
JTAG (IEEE® STD. 1149.1 に準拠する) インターフェース
JTAG 標準による境界スキャン能力
広範囲にわたるオンチップデバッグサポート
JTAG インターフェースを通じてフラッシュ,EEPROM,ファイューズ,ロックビットプログラム
• 周辺 機能
2つの8ビットタイマー/カウンタで別々のプレスカラーと比較モード
独立プレスカラー,比較およびキャプチャモードを持つ4つの16ビットタイマー/カウンター
独立オシレーターを持つリアルタイムカウンター
4つの8ビットPWMチャネル
2 から 16 ビットまでのプログラム可能な解像度 (ATmega1281/2561, ATmega640/1280/2560) を有する 6/12 PWM チャネル
輸出比較モジュラー
8/16チャネル,10ビットADC (ATmega1281/2561,ATmega640/1280/2560)
2/4プログラム可能なシリアルUSART (ATmega1281/2561,ATmega640/1280/2560)
マスター/スレーブ SPI シリアルインターフェース
バイト指向型2ワイヤのシリアルインターフェース
プログラム可能なウォッチドッグタイマー
チップ上のアナログ比較器
ピン 交換 に 関する 断念 と 警鐘
• マイクロコントローラ の 特異 な 特性
プログラム可能なブラウンアウト検出
内部校正オシレーター
外部と内部の中断源
6つの睡眠モード: 休止,ADCノイズ削減,省電,停電,待機,延長待機
• I/O パッケージ
54/86 プログラム可能なI/Oライン (ATmega1281/2561,ATmega640/1280/2560)
64パッドのQFN/MLF,64リードのTQFP (ATmega1281/2561)
100ボールのTQFP,100ボールのCBGA (ATmega640/1280/2560)
RoHS/フルグリーン
温度範囲:
-40°Cから85°C工業用
• 超低電力消費
アクティブモード: 1MHz,1.8V: 500μA
停電モード:1.8Vで0.1μA
● 速度グレード:
ATmega640V/ATmega1280V/ATmega1281V: オーケー オーケー オーケー
0 - 4MHz @ 1.8V - 5.5V, 0 - 8MHz @ 2.7V - 5.5V
ATmega2560V/ATmega2561V: オーケー オーケー オーケー
0 - 2MHz @ 1.8V - 5.5V, 0 - 8MHz @ 2.7V - 5.5V
ATmega640/ATmega1280/ATmega1281: 詳細はこちらから
0 - 8MHz @ 2.7V - 5.5V, 0 - 16MHz @ 4.5V - 5.5V
ATmega2560/ATmega2561: オーケストラ・アット・メガ
0 - 16MHz @ 4.5V - 5.5V
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | インテル / アルテラ |
| 製品カテゴリー | マイクロコントローラー |
| シリーズ | AVR® ATmega |
| 製品 | MCU |
| パッケージ | トレイ 代替パッケージ |
| マウントスタイル | SMD/SMT |
| 商標名 | ATMEGA |
| パッケージケース | 100TFBGA |
| 動作温度 | -40°C ~ 85°C (TA) |
| 供給者 デバイス パッケージ | 100CBGA (9x9) |
| I-O の数 | 86 I/O |
| スピード | 16MHz |
| EEPROM サイズ | 4K×8 |
| コアプロセッサ | AVR |
| RAM サイズ | 8K × 8 |
| プログラムメモリ | フラッシュ |
| 周辺機器 | ブラウンアウト検出/リセット,POR,PWM,WDT |
| 接続性 | EBI/EMI,I2C,SPI,UART/USART |
| 電圧供給Vcc-Vdd | 2.7V~5.5V |
| コアサイズ | 8ビット |
| プログラムメモリ サイズ | 128KB (64K x 16) |
| データ変換機 | A/D 16x10b |
| オスイレーター型 | 内部 |
| 最大動作温度 | + 85C |
| 動作温度範囲 | - 40°C |
| 稼働電源電圧 | 2.7Vから5.5V |
| インターフェースタイプ | 2本のワイヤーSPI USART |
| コア | AVR |
| プロセッサシリーズ | メガAVR |
| データバスの幅 | 8ビット |
| 供給電圧最大 | 5.5V |
| 供給電圧-分 | 2.7V |
| パッケージケース | CBGA-100 |
| 最大 時計周波数 | 16 MHz |
| ADCチャンネル数 | 16 ADC チャンネル |
| 入力/出力 | 86 I/O |
| データ RAM サイズ | 8kB |
| データ-ROM-サイズ | 4kB |
| 計時器の数 | 6 タイマー |
| ADC解析度 | 10ビット |
| データRAMタイプ | SRAM |
| データ-ROM タイプ | EEPROM |
記述
8ビットマイクロコントローラー - MCU AVR 128K FLASH 8K SRAM 4KB EE-16 MHZ
