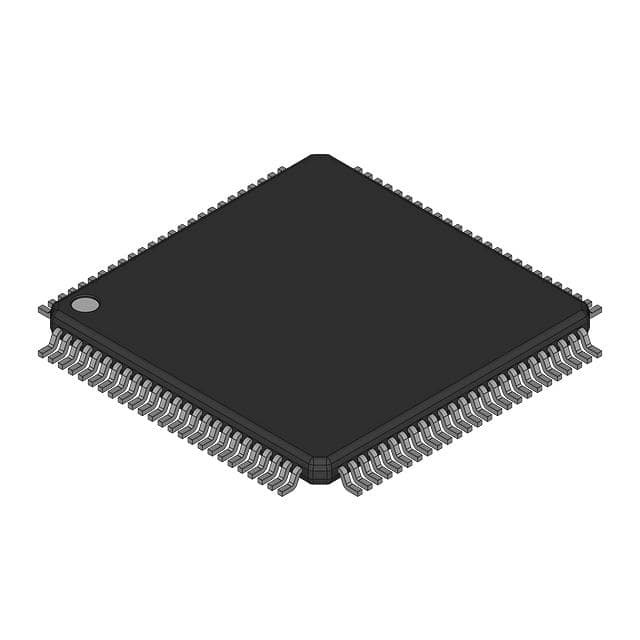

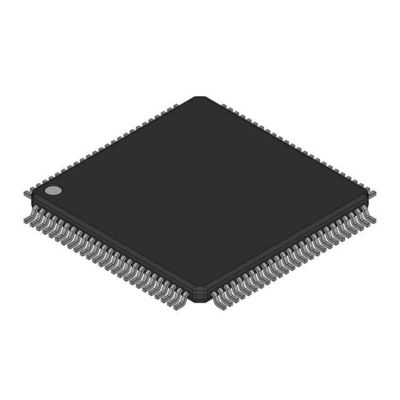

M30803FGFP#U3 IC MCU 16BIT 256KB FLASH 100QFP レネサス・エレクトロニクス・アメリカ・インク

概要

The M16C/80 group of single-chip microcomputers are built using the high-performance silicon gate CMOS process using a M16C/80 Series CPU core and are packaged in a 100-pin and 144-pin plastic molded QFP100ピンと144ピンの周辺機能は一般的です.これらのシングルチップマイクロコンピュータは,高度な命令効率を備えた洗練された指示を使用して動作します.16Mバイトのアドレス空間でまた,内蔵マルチプリキュアとDMACも搭載しており,オフィス,通信,工業機器,他の高速処理アプリケーション.

特徴

• メモリ容量 (ROMの拡張図参照)
RAM 10 から 24 Kbyte
• 最短の命令実行時間...... 50ns (f ((XIN) = 20MHz)
●電源電圧...4.2から5.5V (f ((XIN) =20MHz)
マスクROM,外部ROMおよびフラッシュメモリバージョン
2.7から5.5V (f ((XIN) =10MHz)
マスクROM,外部ROMおよびフラッシュメモリバージョン
低消費電力 45mA (M30800MC-XXXFP)
(f ((XIN) = 20MHz ソフトウェアの待機なし,Vcc=5V)
断断する 29 つの内部および 8 つの外部断断源
5 ソフトウェアの中断
ソース: 7レベル (キー入力中断を含む)
• マルチ機能 16 ビットタイマー 5 出力タイマー + 6 入力タイマー
シリアル I/O UART またはクロック同期のための5チャネル
DMAC 4チャンネル (31ソースのトリガー)
• DRAMC (DRAMC) EDO,FP,CAS (RASリフレッシュ前,自己リフレッシュ前) に使用する
A/Dコンバーター 10ビット × 8チャンネル (最大10チャンネルまで拡張可能)
D/Aコンバーター 8ビット × 2チャンネル
CRC計算回路
XY変換器.................. 1回路
ウォッチドッグタイマー 1行
• プログラム可能なI/O....................... 87行:100-ピンバージョン,123行:144ピンバージョン
• 入力ポート (P85) 1行 (NMIピンと共有)
• メモリ拡張.........................利用可能 (16Mバイト)
• チップ選択出力........................... 4行
• 時計生成回路.................2 組み込み時計生成回路
(内蔵フィードバック抵抗と外部のセラミックまたはクォーツオシレーター)

申請

音声,カメラ,オフィス機器,通信機器
携帯機器など
