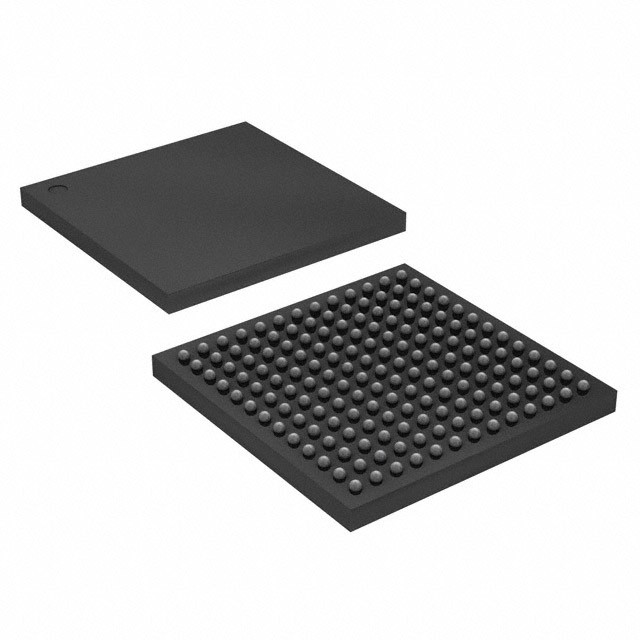

STM32L4R9AII6 IC MCU 32BIT 2MB FLASH 169UFBGA STMマイクロ電子機器

記述

STM32L4R5xx,STM32L4R7xxおよびSTM32L4R9xxデバイスは,高性能Arm® Cortex®-M4 32ビットRISCコアに基づいた超低消費量のマイクロコントローラファミリー (STM32L4+シリーズ) である.120MHzまでの周波数で動作する.

Cortex-M4コアには,Arm®の単一の精度データ処理命令とすべてのデータタイプをサポートする単一の精度浮動点単位 (FPU) が搭載されています.CortexM4コアは,DSP (デジタル信号処理) 命令の完全なセットと,アプリケーションのセキュリティを強化するメモリ保護ユニット (MPU) を実装しています..

これらのデバイスには高速メモリ (2MBのフラッシュメモリと640KbyteのSRAM) が組み込まれています.静的メモリのための柔軟な外部メモリコントローラ (FSMC) (100ピンのパッケージ以上のデバイス用)2つのOctoSPIフラッシュメモリインターフェイス (すべてのパッケージで利用可能) と2つのAPBバス,2つのAHBバスおよび32ビットマルチAHBバスマトリックスに接続された幅広い拡張I/Oおよび周辺機器.

STM32L4Rxxxデバイスは,組み込みフラッシュメモリおよびSRAMのためのいくつかの保護メカニズムを組み込みます:読み込み保護,書き込み保護,独占コード読み込み保護およびファイアウォール.

これらのデバイスは高速な12ビットADC (5Msps),2つの比較器,2つの動作増幅器,2つのDACチャンネル,内部電圧参照バッファー,低電力RTC,2つの汎用32ビットタイマー,モーター制御専用の16ビットPWMタイマー2台デバイスは,外部シグマデルタ調節器 (DFSDM) の4つのデジタルフィルターをサポートする.最大24の容量感知チャンネルが利用可能.

特徴

•FlexPowerControlで超低電力
◎1.71Vから3.6Vの電源
-40 °Cから85/125 °Cの温度範囲
セット取得モード (BAM)
VBAT モードで 305 nA: RTC と 32x32 ビット バックアップ レジスタの供給
33 nA シャットダウンモード (5つの目覚めピン)
125 nA 待機モード (5つの目覚めピン)
RTCで420 nA 待機モード
RTCで2.8 μAストップ2
110 μA/MHz 実行モード (LDOモード)
43 μA/MHz 実行モード (@ 3.3 V SMPS モード)
停止モードから5μs目覚め
停電を除くすべてのモードでブラウンアウトリセット (BOR)
相互接続マトリックス
• コア: Arm® 32 ビット Cortex®-M4 CPU FPU アダプティブリアルタイム加速器 (ART アクセラレーター) フラッシュメモリから 0 待機状態の実行を可能にする,周波数最大 120 MHz, MPU, 150 DMIPS/1.25 DMIPS/MHz (ドライストーン2).1) とDSP指示
• 性能基準
¥ 1.25 DMIPS/MHz (ドライストーン 2.1)
409.20 Coremark® (3.41 Coremark/MHz @120 MHz)
• エネルギー基準
¥ 233 ULPMarkTMCPスコア
ULPMarkTMPPスコア 56.5
• 時計 の 源
4から48MHzの結晶オシレーター
RTC (LSE) の 32 kHz の結晶振動器
内部 16 MHz 工場装飾 RC (± 1%)
内部低電源 32 kHz RC (±5%)

内部多速オシレーター100kHzから48MHz,LSEで自動調整 (精度0.25%以上)
内部 48 MHz 時計復元
システムクロック,USB,オーディオ,ADCのための3PLL
• HW カレンダー,アラーム,校正のRTC
・最大24の容量感知チャンネル:タッチキー,線形および回転式タッチセンサーをサポート
• 画質 な 機能
強化されたグラフィックコンテンツ作成のためのChrom-ART加速器 (DMA2D)
グラフィックリソースの最大20%の最適化を可能にする
MIPI® DSI ホストコントローラ 2 つの DSI レーンがそれぞれ最大 500 Mbits/s で動作する
LCD-TFTコントローラ
• 16xタイマー: 2x16ビット高度モーター制御,2x32ビットおよび5x16ビット一般用途,2x16ビット基本,2x低電力16ビットタイマー (ストップモードで利用可能),2xウォッチドッグ,SysTickタイマー
• 最大136の高速I/O,ほとんどのI/Oは5V対応,最大14I/Oは1.08Vまで独立供給
• 記憶
2MByteのフラッシュ,2バンクの読み書き,独自のコードの読み取り保護
640 Kbyte の SRAM を含む 64 Kbyte のハードウェアの対等性チェック
SRAM,PSRAM,NOR,NANDおよびFRAMメモリをサポートする静的メモリのための外部メモリインターフェース
2 x OctoSPI メモリインターフェース
シグマデルタ調節器用4倍デジタルフィルター
