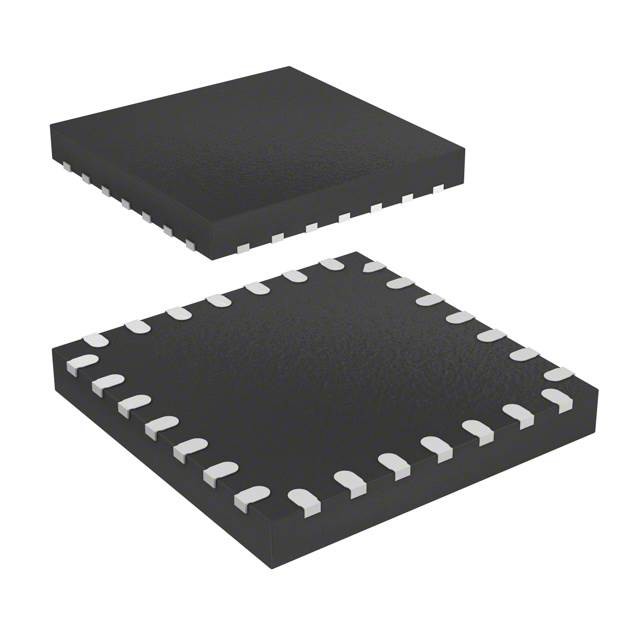

STM32F042G6U6TR IC MCU 32BIT 32KB FLASH 28UFQFPN STMマイクロ電子機器

STM32F042G6U6TR 説明

STM32F030xマイクロコントローラには,高性能ARM CortexTM-M0 32ビットRISCコアが搭載されており,周波数は48MHzです.高速内蔵メモリ (最大64KBのフラッシュメモリと最大8KBのSRAM)すべてのデバイスは標準通信インターフェース (最大2つのI2C,最大2つのSPI,最大2つのUSART),1つの12ビットADC,最大6つの汎用16ビットタイマーと高度制御PWMタイマー.
STM32F030xマイクロコントローラーは,2.4から3.6Vの電源から -40〜+85°Cの温度範囲で動作する.包括的な省エネモードセットにより,低電力アプリケーションの設計が可能です..
STM32F030xマイクロコントローラには,20ピンから64ピンまでの4つの異なるパッケージのデバイスが含まれています.選択したデバイスに応じて,異なるセットの周辺機器が含まれています.下記の説明は,提案されているSTM32F030x周辺機器の全範囲を概説している..
これらの特性により,STM32F030xマイクロコントローラは,アプリケーション制御とユーザーインターフェース,ハンドヘルド機器,A/V受信機,デジタルテレビなど,幅広い用途に適しています.PC用周辺機器電子バイクル 消費家電 プリンター スキャナー 警報システム ビデオインターコン HVAC

STM32F042G6U6TR 特徴

● コア: ARM® 32 ビット CortexTM-M0 CPU,周波数最大 48 MHz
● 記憶
16 から 64 Kbyte の Flash メモリ
HW パリティチェックで 4~8KBの SRAM
● CRC の 計算 単位
● リセット と 電力 管理
◎電圧範囲:2.4Vから3.6V
オン/オフ リセット (POR/PDR)
低電源モード:睡眠,停止,待機
● 時計 の 管理
4〜32MHzの結晶オシレーター
カリブレーション付きRTC用の32kHzオシレーター
x6 PLLオプションの内部 8 MHz RC
内部 40 kHz RC オシレーター
● 55 台 速速 の I/O
外部中断ベクトルでマッピングできる
5Vの容量を持つ最大36のI/O
● 5 チャネル の DMA コントローラー
● 1 x 12 ビット,1.0 μs ADC (最大 16 チャネル)
変換範囲: 0 から 3.6 V
2Vから3.6Vの別々のアナログ電源
● 計時器 が 10 つ まで
◎ 16 ビット 7 チャネル先端制御タイマー 6 チャネル PWM 出力,デッドタイム生成と緊急停止
1つの16ビットタイマーで,最大4つのIC/OCで,IR制御の解読に使用できます.
1つの16ビットタイマー,2つのIC/OC,1つのOCN,デッドタイム生成と緊急停止
2つの16ビットタイマー,IC/OCとOCN,デッドタイム生成,緊急停止,IR制御のためのモジュレーターゲート
1 IC/OC の 16 ビット タイマー
1つの16ビットベースタイマー
独立およびシステム監視犬タイマー
SysSickタイマー: 24ビットダウンカウンター
● ストップ/スタンディングバイ から 警告 と 定期 的 な 覚醒 を 伴う カレンダー RTC
● 通信 インターフェース
2つのI2Cインターフェイスまで: 1つはFast Mode Plus (1 Mbit/s) をサポートし,電流シンクが20mA
〜2つのUSARTまで,マスター同期SPIとモデム制御をサポート; 1つは自動バード速率検出
2つのSPI (18Mbit/s) まで 4~16のプログラム可能なビットフレーム
● シリアル・ワイヤー・デバッグ (SWD)
