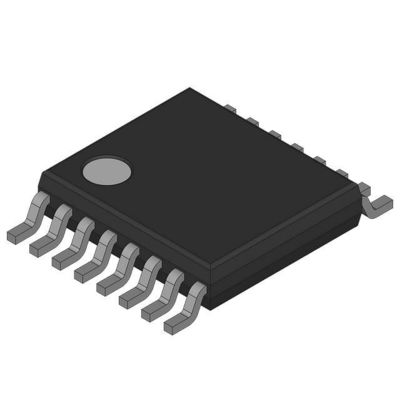

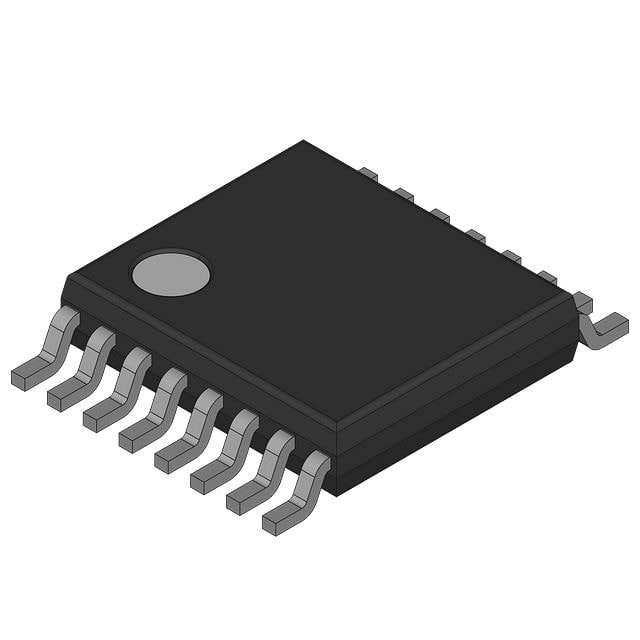

MC908QY4ACDTE IC MCU 8BIT 4KB FLASH 16TSSOP フリースケール半導体

一般説明

紹介
MC68HC908QY4Aは,低コストで高性能な8ビットマイクロコントローラユニット (MCU) のM68HC08ファミリーのメンバーである.このファミリーのMCUはすべて,強化されたM68HC08中央プロセッサユニット (CPU08) を使用し,さまざまなモジュールで提供されています.メモリのサイズとタイプ,パッケージの種類

特徴

特徴としては:
• 高性能M68HC08CPUコア
M68HC05 ファミリーと完全に上向きに互換性のあるオブジェクトコード
5Vと3Vの電圧 (VDD)
• 5V で 8MHz の内部バス 動作, 3V で 4MHz
• 切断可能な内部オシレーター
ソフトウェアで選択可能な 1 MHz,2 MHz,または3.2 MHz 内部バス操作
8 ビットのトリム機能
断面なしで ±25%
約0.4%まで切断可能 (1)
• ソフトウェアで選択可能な結晶振動器範囲, 32 〜 100 kHz, 1 〜 8 MHz と 8 〜 32 MHz
• 内部または外部からのソフトウェア設定可能な入力クロック
• 専用 32kHz の内部 RC または バス 時計 ソース を使用して STOP 機能から自動目覚め
• チップ内,アプリケーション内プログラム可能なFLASHメモリ
内部プログラム/消去電圧生成
ユーザが呼び出すプログラム/消去ルートを含むモニターROM
フレッシュセキュリティ (2)
• オン チップ ランダム アクセス メモリ (RAM)
• 2チャネル,16ビットタイマーインターフェース (TIM) モジュール
• 6チャネル,10ビット アナログからデジタル変換器 (ADC) 内部帯域差参照チャネル (ADC10)
•最大13の双方向入力/出力 (I/O) ラインと1つの入力のみ:
6 件をKBIと共有
6個はADCと共有する
2つをTIMと共有する
IRQ にのみ共有される
すべてのポートピンの上での高電流シンク/ソース能力
すべてのポートで選択可能なプルアップ,個々のビットに基づいて選択できます.
ポートピンの3つの状態の機能
• 6 ビットキーボード中断と目覚め機能 (KBI)
昇降や高低レベルの検出をプログラムできる
• 低電圧阻害 (LVI) モジュールの特徴:
ソフトウェアで選択可能な発射点
システム保護機能:
コンピュータが正常に動作する (COP) 監視犬
低電圧検知とリセット
違法な操作コードの検知とリセット
違法なアドレスをリセットで検出
• 外部アシンクロン中断ピンと内部のプルアップ (IRQ) が一般的なインプットピンと共有
内部プルアップ (RST) を共有したマスターアシンクロンリセットピンと一般用入力/出力 (I/O) ピン
• メモリマッピング I/O レジスタ
• 省エネ 停止 待機 モード
MC68HC908QY4A,MC68HC908QY2A,MC68HC908QY1Aは以下のパッケージで提供されています.
16ピンプラスチック製のダブルインラインパッケージ (PDIP)
16ピンの小型コンスート統合回路 (SOIC) パッケージ
16ピンの薄く縮小する小型包装 (TSSOP)
MC68HC908QT4A,MC68HC908QT2A,MC68HC908QT1Aは以下のパッケージで提供されています.
8ピンのPDIP
8ピンのSOIC
8ピンのデュアルフラット・フリー・リード (DFN) パッケージ
