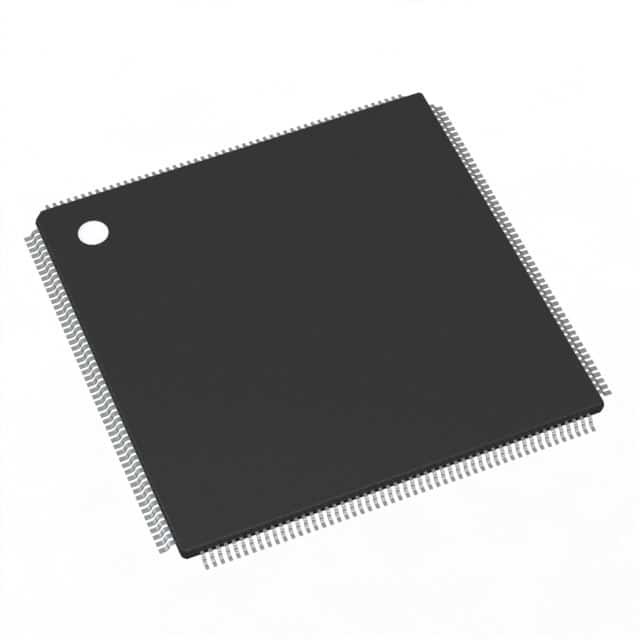

SPC5645BF0VLT1R IC MCU 32ビット 2MB フラッシュ 208TQFP N✖P USA Inc.

Qorivva MPC5645Sは,シングルチップ自動車機器クラスタアプリケーションを対象とした新世代の32ビットマイクロコントローラである.MPC5645Sデバイスは,Power Architecture®ベースのデバイスの MPC56xxSファミリーの一部です.. This family has been designed with an emphasis on providing cost-effective and high quality graphics capabilities in order to satisfy the increasing market demand for color Thin Film Transistor (TFT) displays within the vehicle cockpit標準的なクラスター機能,ゲージドライブ,リアルタイムカウンター,音源も各デバイスに組み込まれています.

機能リスト
• 2 枚発行,32 ビット パワー アーキテクチャ ブック E 対応
CPUコア複合 (e200z4d)
記憶管理ユニット (MMU)
4KB 2/4方向の命令キャッシュ
2 MBのオンチップECCフラッシュメモリ
フラッシュメモリコントローラ
プレフェッチバッファー
• 64 KB のオンチップ ECC SRAM
• 2 ポート付き 1 MB の ECC 以外のグラフィック SRAM
グラフィック SRAM コントローラー
• 最大16の領域記述子を持つメモリ保護ユニット (MPU)
基本的データを提供するために 32 バイト領域の細分性
メモリへのアクセス許可と分離を確保
異なるコードとデータとの間に
• 181 周辺装置を搭載した中断制御器 (INTC)
8つのソフトウェアの中断
• 2つの周波数調節相鎖ループ (FMPLL)
主要FMPLL (FMPLL0) は,最大125MHzのシステムクロックを提供します.
補助型FMPLL (FMPLL1) は代替として使用できます.
調節されたまたは調節されていないクロックソースから
eMIOS モジュール,QuadSPI,DCUへの代替クロック
ピクセルクロック生成のためのDCU-Lite
• 横バースイッチのアーキテクチャにより,周辺機器が同時にアクセスできます.
マルチバスのフラッシュメモリまたはRAM
マスター
• 16 チャネル 強化された直接メモリ アクセス コントローラー (eDMA)
DMA を使った複数の転送要求ソース
チャンネルマルチプレクサー
組み込み用の8KB専用ROMを搭載したブートアシストモジュール (BAM)
ブートコードは,ブートオプションをサポートします.
起動コードをシリアルリンク (CANまたはSCI) でダウンロードする
• 2つのディスプレイ制御ユニット (DCU3とDCULite)
最大2つのTFTLCDディスプレイをXGAまで駆動する
決議
• DCU3 モジュールのタイム制御器 (TCON) とRSDSインターフェース
2D OpenVG 1.1 とラスターグラフィック加速器 (GFX2D)
• 8/10 ビット ITU656 をサポートするビデオ入力ユニット (VIU2)
ビデオ入力,YUVからRGBへの変換,ビデオの縮小
交差調整と明るさ調整
• DDR1,DDR2,LPDDR1 DRAM をサポートする DRAM コントローラー
ステップモーター制御器 (SMC)
◎最大6つの計測器の高電流ドライバ
完全な二重Hブリッジ配置で駆動する
ステップモーターのゼロ戻りとストール検出モジュール
ステップモーター短回路検出
• 音源モジュール (SGM)
4チャネルミキサー
PCM波再生と合成トーンをサポート
選択可能なPWMまたはI2S出力
• 2つの16チャネル拡張モジュール式入力出力システム (eMIOS) モジュール
16 ビット入力キャプチャ,出力比較,パルス
幅調節と四角解読
機能
• 10 ビット アナログ-デジタル変換器 (ADC)
最大変換時間 1 μs
国内チャンネル最大20チャンネル
8 つの外部チャンネルまで
• 3つのデセリアル・シリアル・ペリフェラル・インターフェイス (DSPI) モジュール
フルデュプレックス,同期,通信用
外部装置
• QuadSPI シリアル フラッシュメモリ コントローラー (続き...)
