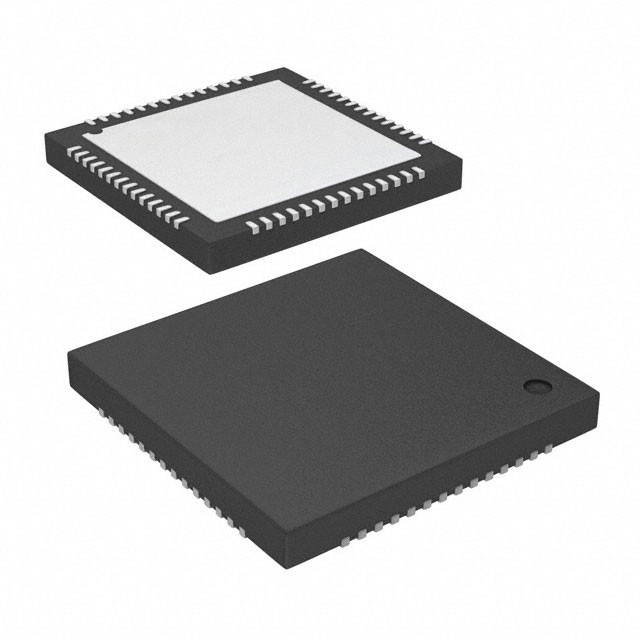

CY8C4247LQI-BL483 IC MCU 32BIT 128KB FLASH 56QFN インフィニオン・テクノロジーズ

一般説明

PSoC® 4は,ARM® CortexTM-M0 CPUを搭載した混合信号プログラム可能な組み込みシステムコントローラファミリーのスケーラブルかつ再構成可能なプラットフォームアーキテクチャである.プログラム可能で再構成可能な アナログとデジタルブロックを柔軟な自動ルーティングで組み合わせますこのプラットフォームに基づくPSoC 4100製品ファミリーは,デジタルプログラム可能な論理,高性能アナログからデジタルへの変換,コンパレーターモードのオパンプPSoC 4100製品は,新しいアプリケーションと設計ニーズのためにPSoC 4プラットフォームのメンバーと完全に上向きに互換性があります.プログラム可能なアナログおよびデジタルサブシステムは,設計の柔軟性とフィールド調整を可能にします..

特徴

32 ビット MCU サブシステム
■ 24MHz ARM Cortex-M0 CPU 単周期倍数
■ 読書加速器で最大32kBのフラッシュ
■ 最大 4kB の SRAM

プログラム可能なアナログ

■ 2つのオパムプと再構成可能な高駆動外部と
高帯域幅の内部ドライブとコンパレーターモードとADC
入力バッファ機能
■ 12 ビット 806 kps SAR ADC 差分と単端
モードと信号平均値を持つチャネルシーケンサー
■ 一般用途または容量用用の 2 つの現在のDAC (IDAC)
任意のピンで検出アプリケーション
■ 深眠状態 で 動作 する 低 電力 の 比較 装置 2 つ

低電源1.71Vから5.5Vの動作

■ GPIO ピンの目覚めと20nAストップモード
■ 冬眠と深眠モードでは,目覚め時間と
パワートレードオフ

容量感知
■ Cypress CapSense Sigma-Delta (CSD) は,同級のベストを提示しています
SNR (>5:1) と水耐性
■ Cypress に提供されたソフトウェアコンポーネントは容量
感知設計は簡単だ
■ ハードウェアの自動調整 (SmartSenseTM)
セグメントLCDドライブ
■ LCDドライブがすべてのピンでサポートされる (共通またはセグメント)
■ ピン毎に4ビットメモリでディープスリープモードで動作

連続通信

■ 2つの独立して実行時に再構成可能なシリアル通信
変形可能なI2C,SPI,またはUARTを持つカチオンブロック (SCB)
機能性

タイミングとパルス幅調節

■ 4つの16ビットタイマー/カウンターパルス幅モジュレーター (TCPWM)
ブロック
■ 中心線,エッジ,偽ランダムモード
■ モーター駆動と自動運転のキル信号の比較装置による起動
他の高い信頼性のデジタル論理アプリケーション (続き...)
